![[Important]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
|
Important |
|---|---|
|
Le module moulin V2 est entièrement compatible avec les Cameo déjà livrées. La courroie crantée V1 n'est pas compatible avec le module moulin V2 et inversement. |
Depuis fin février 2024, toutes les machines Cameo sont livrées avec le module moulin V2.

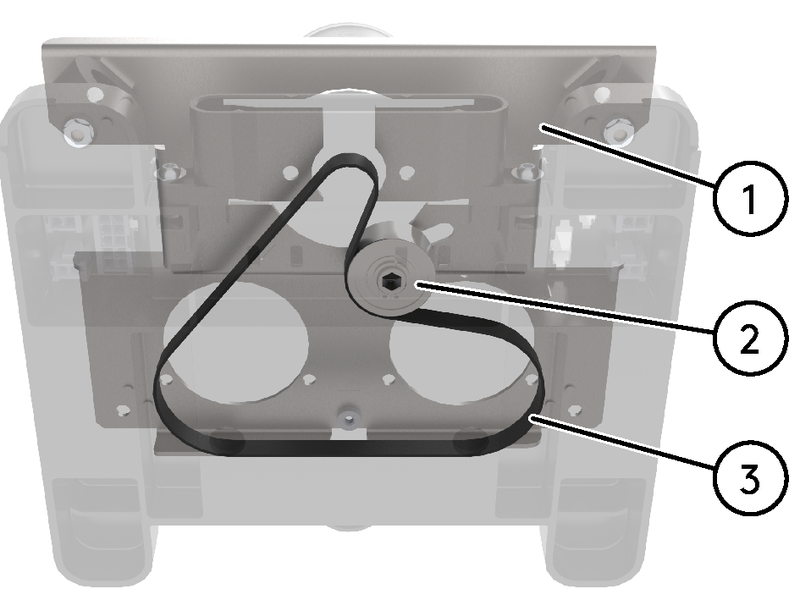

Le module moulin V2 comprend une nouvelle plaque de base (1), un nouveau dispositif de tension manuelle de la courroie (2) et une nouvelle courroie (3). Ces nouvelles pièces améliorent la répartition du couple, évitant ainsi le ripage ou la rupture de la courroie.
|
|
|

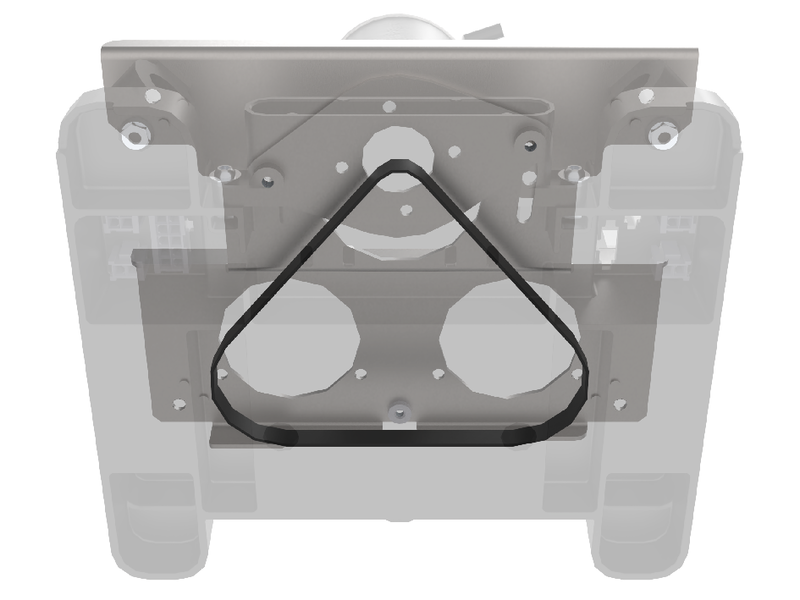

Module moulin V1 (Ancien) |
Module moulin V2 (Nouveau) |
![[Note]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
|
Note |
|---|---|
|
Les pièces mises en évidence ci-dessus sont celles qui diffèrent entre le module moulin V1 et le V2. Pour plus d'informations sur le module moulin V1, se référer à TI-117 Tension de la courroie du module moulin Cameo V1. |
La courroie dentée pour le module moulin V1 reste disponible dans le Webshop.
|
Numéro d'article |
Description |
Remplacé par |
Image |
|---|---|---|---|
|
Art. Nr. 103571 SAP 5300103571 |
Courroie dentée HTD 390-3M-9 |
- |
|
Pour plus d'informations sur les pièces détachées, voir la page suivante.
Depuis fin février 2024, les pièces de rechange pour le module moulin V2 sont disponibles dans le Webshop.
|
Numéro d'article |
Description |
Cas d'utilisation |
Image |
|---|---|---|---|
|
Art. Nr. 114804 SAP EV114804 |
Kit de mise à jour du module moulin V1 à V2 |
Module moulin V1 |
|
|
Art. Nr. 114168 SAP 5300114168 |
Courroie dentée HTD 420-3M-9 |
Module moulin V2 |
|
|
Art. Nr. 114177 SAP 6000114177 |
Plaque de base |
Module moulin V2 |
|
|
Art. Nr. 114689 SAP 7300114689 |
Tendeur de courroie |
Module moulin V2 |
|
|
Art. Nr. 100245 SAP 9800100245 |
Vis à tête hexagonale M5X20 |
Module moulin V2 |
|
|
Art. Nr. 114340 SAP 6000114340 |
Entretoise de tendeur de courroie |
Module moulin V2 |
|
Les pièces de rechange pour le module moulin V1 restent disponibles dans le Webshop jusqu'à épuisement du stock.
|
Numéro d'article |
Description |
Remplacé par |
Image |
|---|---|---|---|
|
Art. Nr. 103619 SAP 6000103619 |
Plaque de base |
Art. Nr. 114804 SAP EV114804 |
|
|
Art. Nr. 103622 SAP 6000103622 |
Plaque du moteur moulin |
- |
|
|
Art. Nr. 109064 SAP 6000109064 |
Plaque supérieure |
- |
|
