![[Wichtig]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
|
Wichtig |
|---|---|
|
Das Mühlenmodul V2 ist voll kompatibel mit den bereits ausgelieferten Cameo - Maschinen. Der Zahnriemen V1 ist nicht mit dem Mühlenmodul V2 kompatibel und umgekehrt. |
Seit Ende Februar 2024 liefern wir alle Cameo-Maschinen mit dem Mühlenmodul V2 aus.

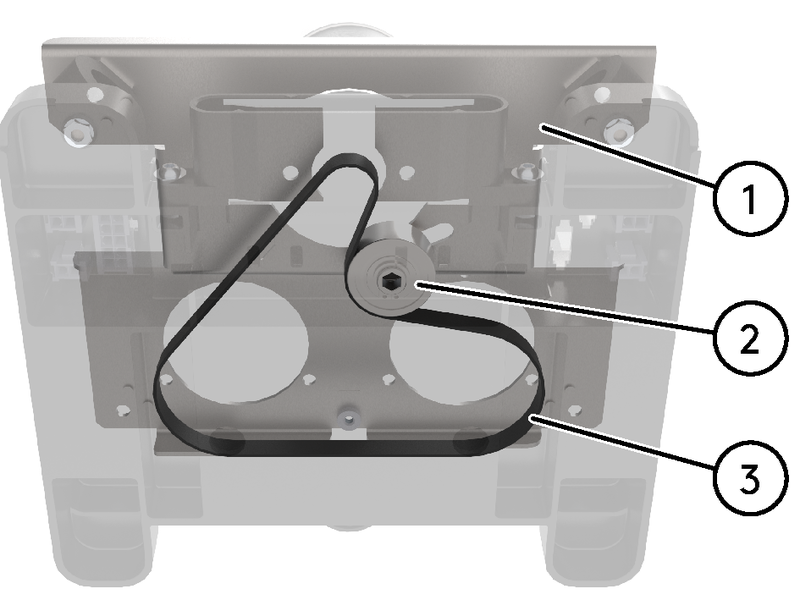

Das Mühlenmodul V2 umfasst eine neue Grundplatte (1), eine neue manuelle Riemenspannvorrichtung (2) und einen neuen Zahnriemen (3). Diese neuen Teile verbessern die Drehmomentverteilung und verhindern ein Durchrutschen oder Reißen des Riemens.
|
|
|

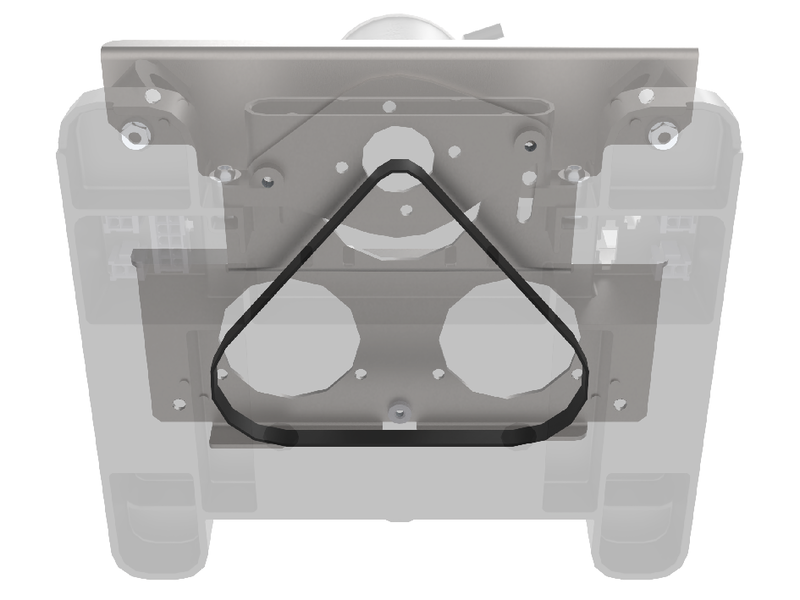

Mühlenmodul V1 (Alt) |
Mühlenmodul V2 (Neu) |
![[Anmerkung]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
|
Anmerkung |
|---|---|
|
Die oben hervorgehobenen Teile sind diejenigen, die sich zwischen dem V1 Mühlenmodul und dem V2 Mühlenmodul unterscheiden. Weitere Informationen über das V1 Mühlenmodul finden Sie unter TI-117 Spannen des Zahnriemens am Cameo Mühlenmodul V1. |
Der Zahnriemen für das Mühlenmodul V1 ist weiterhin im Webshop erhältlich.
|
Artikelnummer |
Beschreibung |
Ersetzt durch |
Bild |
|---|---|---|---|
|
Art. Nr. 103571 SAP 5300103571 |
Zahnriemen HTD 390-3M-9 |
- |
|
Weitere Informationen über Ersatzteile finden Sie auf der nächsten Seite.
Seit Ende Februar 2024 sind die Ersatzteile für das Mühlenmodul V2 im Webshop erhältlich.
|
Artikelnummer |
Beschreibung |
Anwendungsfall |
Bild |
|---|---|---|---|
|
Art. Nr. 114804 SAP EV114804 |
Update-Kit für Mühlenmodul V1 auf V2 |
Mühlenmodul V1 |
|
|
Art. Nr. 114168 SAP 5300114168 |
Zahnriemen HTD 420-3M-9 |
Mühlenmodul V2 |
|
|
Art. Nr. 114177 SAP 6000114177 |
Grundplatte |
Mühlenmodul V2 |
|
|
Art. Nr. 114689 SAP 7300114689 |
Riemenspanner |
Mühlenmodul V2 |
|
|
Art. Nr. 100245 SAP 9800100245 |
Sechskantschraube M5X20 |
Mühlenmodul V2 |
|
|
Art. Nr. 114340 SAP 6000114340 |
Abstandhalter für Riemenspanner |
Mühlenmodul V2 |
|
Ersatzteile für das V1 Mühlenmodul sind im Webshop erhältlich, solange der Vorrat reicht.
|
Artikelnummer |
Beschreibung |
Ersetzt durch |
Bild |
|---|---|---|---|
|
Art. Nr. 103619 SAP 6000103619 |
Grundplatte |
Art. Nr. 114804 SAP EV114804 |
|
|
Art. Nr. 103622 SAP 6000103622 |
Platte mühlemotor 24V |
- |
|
|
Art. Nr. 109064 SAP 6000109064 |
Platte mühlermotor oben |
- |
|
