Avertissement |
|---|---|
|
Haute pression et extrêmement chaud (120 °C). Assurez-vous d'avoir dépressurisé ou vidé le boiler vapeur avant de retirer le module ! |
![[Important]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
|
Important |
|---|---|
|
Il n'est nécessaire de changer la vanne vapeur V1 par la vanne vapeur V2 qu'en cas de problème. Les deux versions sont 100 % compatibles. Pour plus d'informations sur les mises à jour sur le raccordement de la vanne vapeur, se référer à la TI-101 E'line / Cameo - Nouveaux joints toriques bleus et TI-103 E'line - Amélioration du boiler vapeur et nouveau PM kit. |
Depuis février 2022, toutes les machines Eversys produites sont équipées de la vanne vapeur V2.
|
|
|

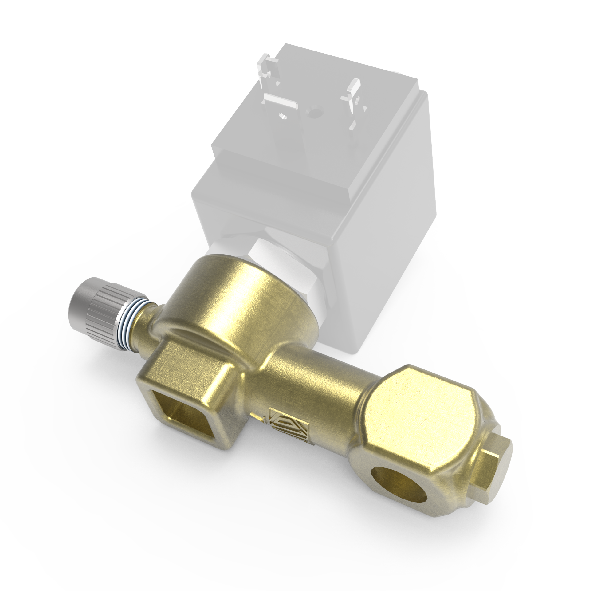

Vanne vapeur V1 (ancienne) |

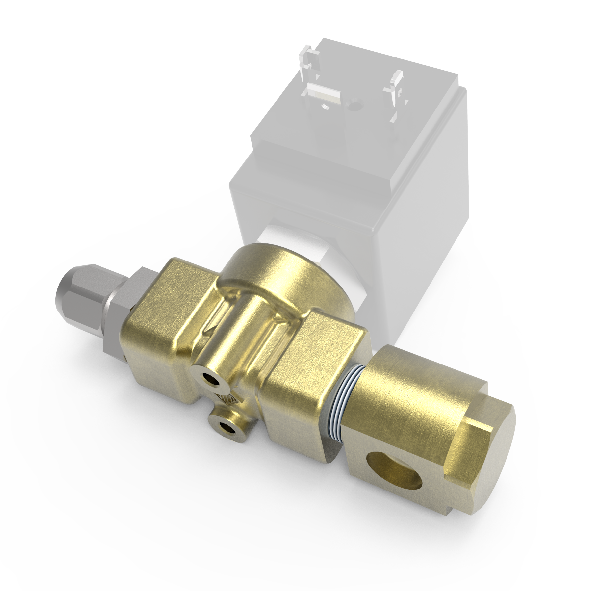

Vanne vapeur V2 (neuve) |
|---|

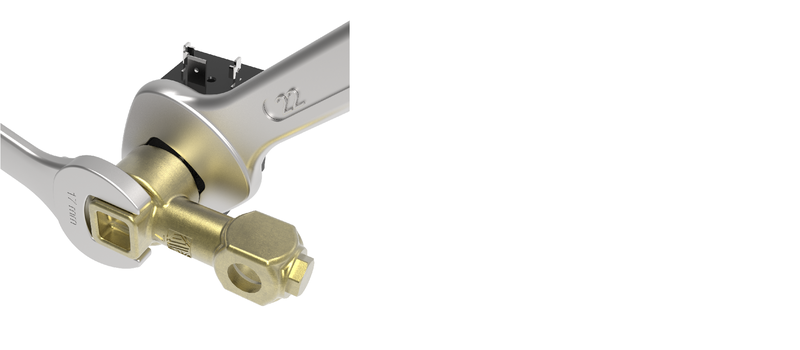

La géométrie de la vanne vapeur V2 facilite la maintenance. Il est désormais possible d'utiliser deux clés plates (17 et 22 mm).
|
|

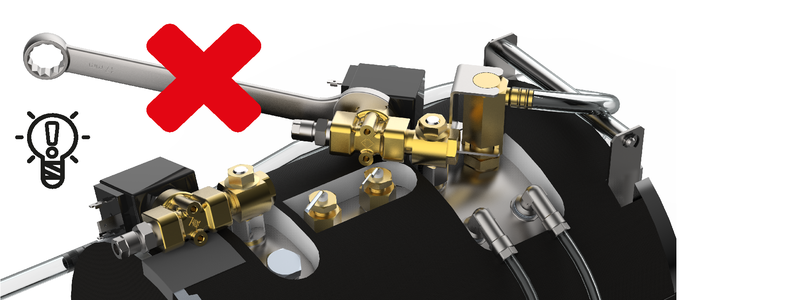

Important |
|---|---|
|
Ne jamais procéder à l'entretien de l'électrovanne montée sur le banjo (le couple est trop élevé). |
Depuis février 2022, les pièces détachées de la vanne vapeur V2 sont disponibles sur le Webshop.
Les pièces détachées de la vanne vapeur V1 restent disponibles sur le Webshop jusqu'à épuisement du stock (au moins jusqu'en février 2022). Ensuite elles seront remplacées par des pièces détachées V2.
Enigma | Shotmaster | E'line
|
Numéro d'article |
Description |
Cas d'utilisation |
Image |
|---|---|---|---|
|
Art. Nr. 102213 SAP 9800102213 |
Ecrou raccord Ø6 - M10X1 |
Vanne vapeur V2 |
|
|
Art. Nr. 108905 SAP 5100108905 |
Vanne vapeur gauche |
Vanne vapeur V2 |
|
|
Art. Nr. 108906 SAP 5100108906 |
Vanne vapeur droite |
Vanne vapeur V2 |
|
|
Numéro d'article |
Description |
Remplacé par |
Image |
|---|---|---|---|
|
Art. Nr. 100549 SAP 7400100549 |
Vanne vapeur gauche V1 (Jusqu'à épuisement du stock) |
Art. Nr. 102213 + Art. Nr. 108905 SAP 9800102213 + SAP 5100108905 |
|
|
Art. Nr. 101896 SAP 7300101896 |
Vanne vapeur droite V1 (Jusqu'à épuisement du stock) |
Art. Nr. 102213 + Art. Nr. 108906 SAP 9800102213 + SAP 5100108906 |
|
Cameo
|
Numéro d'article |
Description |
Cas d'utilisation |
Image |
|---|---|---|---|
|
Art. Nr. 102213 SAP 9800102213 |
Ecrou raccord Ø6 - M10X1 |
Vanne vapeur V2 |
|
|
Art. Nr. 108782 SAP 5100108782 |
Vanne vapeur |
Vanne vapeur V2 |
|
|
Numéro d'article |
Description |
Remplacé par |
Image |
|---|---|---|---|
|
Art. Nr. 104170 SAP 7300104170 |
Vanne vapeur V1 (Jusqu'à épuisement du stock) |
Art. Nr. 102213 + Art. Nr. 108782 SAP 9800102213 + SAP 5100108782 |
|
Pièces communes
|
Numéro d'article |
Description |
Cas d'utilisation |
Image |
|---|---|---|---|
|
Art. Nr. 100557 SAP 6000100557 |
Banjo pivotant (Jusqu'à épuisement du stock) |
Vanne vapeur V1 |
|
|
Art. Nr. 102864 SAP 5100102864 |
Électrovanne (Jusqu'à épuisement du stock) |
Vanne vapeur V1 |
|
