![[Warnung]](https://knowledgebase.eversys.com/assets/paligo/images/warning.png)
|
Warnung |
|---|---|
|
Hoher Druck und extrem heiß (120 °C). Stellen Sie sicher, dass der Dampfboiler druckentlastet oder entleert ist, bevor Sie das Modul entfernen! |
![[Wichtig]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
|
Wichtig |
|---|---|
|
Es ist nur notwendig, das Dampfventil V1 gegen das Dampfventil V2 auszutauschen, wenn Probleme aufgetreten sind. Die beiden Ausführungen sind zu 100 % kompatibel. Weitere Informationen zu Aktualisierungen des Dampfventilanschlusses finden Sie unter TI-101 E'line / Cameo - Neue blaue O-Ringe und TI-103 E'line - Verbesserung des Dampfkessels und neues PM-Kit. |
Seit Februar 2022 ist jede von Eversys hergestellte Maschine mit dem Dampfventil V2 ausgestattet.
|
|
|

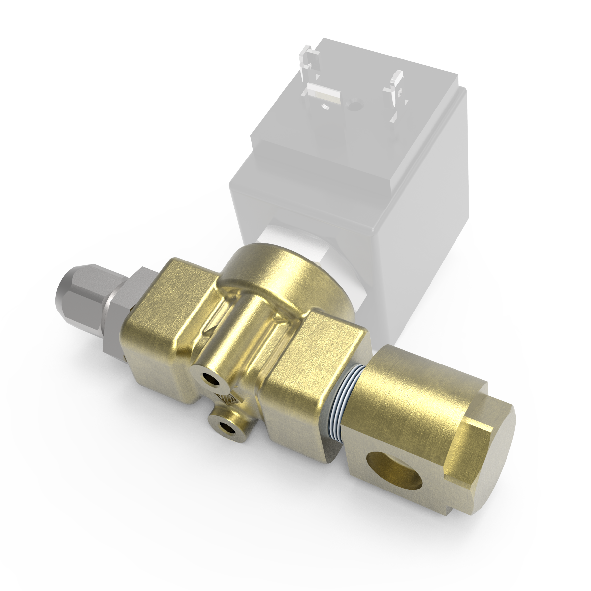

Dampfventil V1 (alt) |

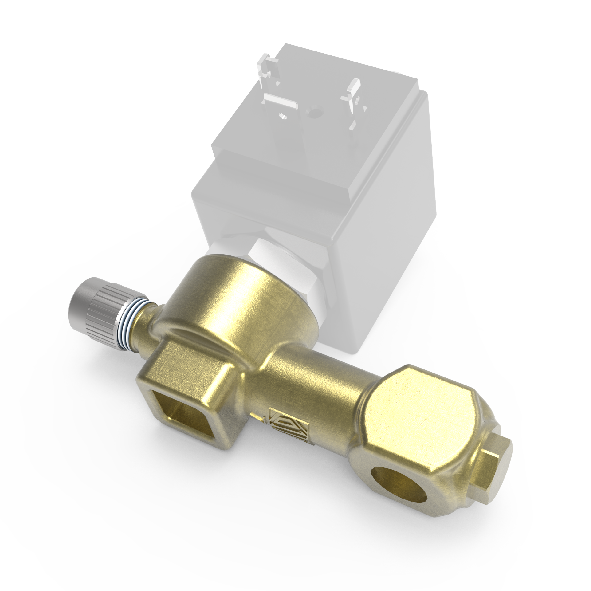

Dampfventil V2 (neu) |
|---|

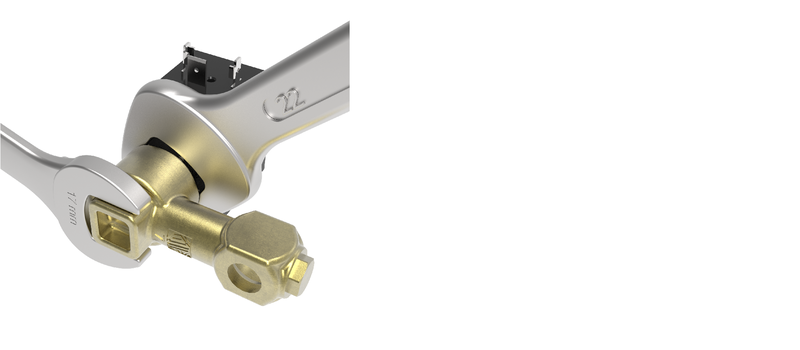

Die Geometrie des Dampfventils V2 erleichtert die Wartung. Es können nun zwei Schraubenschlüssel (17 und 22 mm) verwendet werden.
|
|
Wichtig |
|---|---|
|

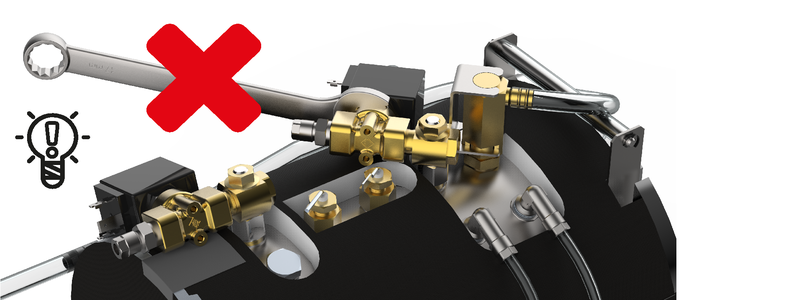

Unter keinen Umständen das auf dem Banjo montierte Magnetventil warten (das Drehmoment ist zu hoch). |
Seit Februar 2022 sind die V2-Dampfventil-Ersatzteile im Webshop erhältlich.
Ersatzteile für das Dampfventil V1 sind im Webshop erhältlich, solange der Vorrat reicht (mindestens bis Februar 2022). Danach werden sie durch Ersatzteile V2 ersetzt.
Enigma | Shotmaster | E'line
|
Artikel Nummer |
Beschreibung |
Anwendungsfall |
Bild |
|---|---|---|---|
|
Art. Nr. 102213 SAP 9800102213 |
Ueberwurfmutter Ø6 - M10X1 |
Dampfventil V2 |
|
|
Art. Nr. 108905 SAP 5100108905 |
Linkes Dampfventil |
Dampfventil V2 |
|
|
Art. Nr. 108906 SAP 5100108906 |
Rechtes Dampfventil |
Dampfventil V2 |
|
|
Artikel Nummer |
Beschreibung |
Ersetzt durch |
Bild |
|---|---|---|---|
|
Art. Nr. 100549 SAP 7400100549 |
Linkes Dampfventil V1 (Bis zum Ende des Vorrats) |
Art. Nr. 102213 + Art. Nr. 108905 SAP 9800102213 + SAP 5100108905 |
|
|
Art. Nr. 101896 SAP 7300101896 |
Rechtes Dampfventil V1 (Bis zum Ende des Vorrats) |
Art. Nr. 102213 + Art. Nr. 108906 SAP 9800102213 + SAP 5100108906 |
|
Cameo
|
Artikel Nummer |
Beschreibung |
Anwendungsfall |
Bild |
|---|---|---|---|
|
Art. Nr. 102213 SAP 9800102213 |
Ueberwurfmutter Ø6 - M10X1 |
Dampfventil V2 |
|
|
Art. Nr. 108782 SAP 5100108782 |
Dampfventil |
Dampfventil V2 |
|
|
Artikel Nummer |
Beschreibung |
Ersetzt durch |
Bild |
|---|---|---|---|
|
Art. Nr. 104170 SAP 7300104170 |
Dampfventil V1 (Bis zum Ende des Vorrats) |
Art. Nr. 102213 + Art. Nr. 108782 SAP 9800102213 + SAP 5100108782 |
|
Allgemeine Teile
|
Artikel Nummer |
Beschreibung |
Anwendungsfall |
Bild |
|---|---|---|---|
|
Art. Nr. 100557 SAP 6000100557 |
Banjo-Drehgelenk (Bis zum Ende des Vorrats) |
Dampfventil V1 |
|
|
Art. Nr. 102864 SAP 5100102864 |
Solenoidventil (Bis zum Ende des Vorrats) |
Dampfventil V1 |
|
