Pour plus d'informations sur le ventilateur Légacy pour éviter la condensation sous la machine, la protection du processeur sur le tiroir et les pièces détachées à commander, reportez-vous à TI-222 Nouvelle poignée avec emplacement pour le ventilateur et panneau de protection du CPU sur Légacy. |
-
Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).
-
Débranchez la machine du réseau électrique.
Important Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.
-
Retirer chaque couvercle de bac à grains (1).
-
Déverrouiller chaque bac à grains (position fermée).
-

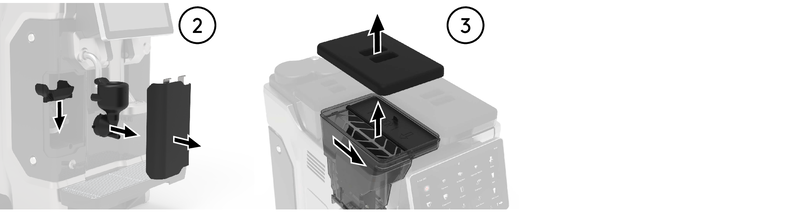

Retirez le réservoir de poudre (2) (3) s'il existe.
-
Relevez et verrouillez le bureau.
-
Débranchez les connecteurs et les tubes.
-

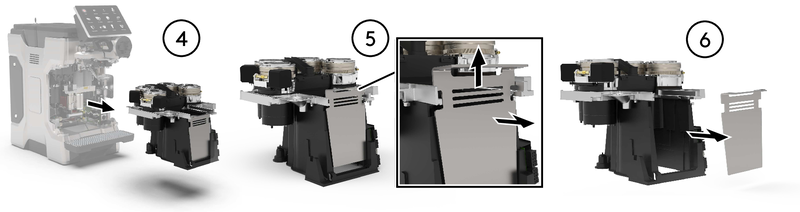

Retirez le tiroir (4).
-
Retirez la poignée du tiroir (5) (6) .
-

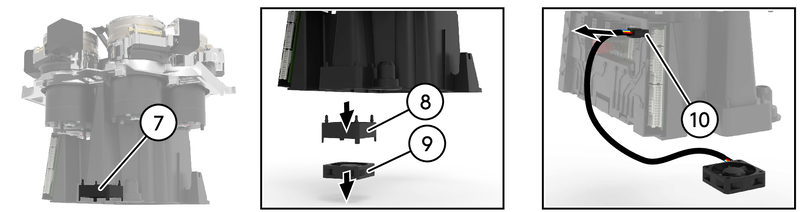

Passez derrière le tiroir pour retirer le ventilateur (7).
-
Déposez le ventilateur axial (8).
-
Retirez le manchon en caoutchouc (9).
-
Débranchez le connecteur du ventilateur (10) de la carte électronique du tiroir (X32)
-

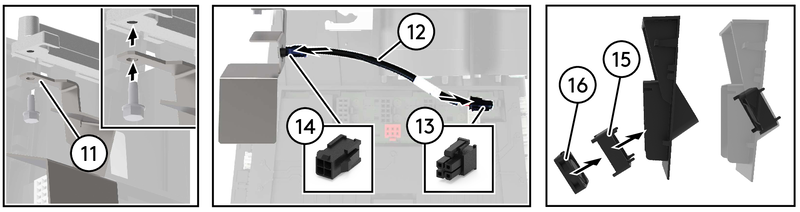

Fixez le panneau de protection de l'unité centrale (11) sur le tiroir.
-
Connectez le faisceau de câbles du ventilateur avant (12) (Art. 117410) fourni. Connectez la fiche femelle (13) à la carte électronique du tiroir (X32) et insérer la fiche mâle (14) dans le panneau de protection de l'unité centrale.
-
Insérez le manchon en caoutchouc d'origine (15) dans le nouvel emplacement du ventilateur sur la nouvelle poignée du tiroir.
-
Insérez le ventilateur axial (16) dans le manchon en caoutchouc.
-

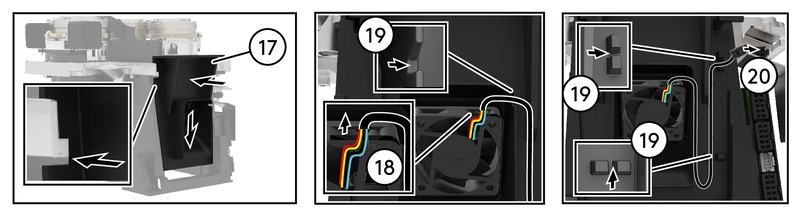

Installez la nouvelle poignée de tiroir (17) à l'avant du tiroir.
-
Veillez à ce que le câble du ventilateur soit orienté vers le haut (18).
-
Insérez le câble du ventilateur dans les fentes pour assurer un cheminement correct (19).
-
Connectez le câble du ventilateur au connecteur (20) (fiche mâle) du panneau de protection du CPU.
-
Remettez le tiroir dans sa position initiale.
-
Connectez les connecteurs et les tubes.
-
Remettre le conteneur du module poudre et le pupitre dans leur position initiale.
-
Verrouillez chaque bac à grains (position ouverte).
-
Remettre chaque couvercle des bacs à grains sa position d'origine.
-
Branchez la machine sur le secteur
-
Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).
-
Vérifiez qu'il n'y a pas de fuites.
-
Préparez un produit à base de lait pour tester la présence de fuites.
-
Préparer un produit à base de poudre pour tester la présence de fuites.
-
Vérifiez qu'il n'y a pas de fuites.
