Weitere Informationen zum Légacy-Lüfter zur Vermeidung von Kondenswasser unter der Maschine, dem CPU-Schutzblech des Schubladenmoduls und die zu bestellenden Ersatzteile finden Sie unter TI-222 Neuer Griff mit Lüfterhalterung und CPU-Schutzblech bei der Légacy. |
-
Schalten Sie das Gerät am Hauptschalter aus, stellen Sie ihn auf "0" (AUS).
-
Trennen Sie das Gerät vom Stromnetz.
Wichtig Warten Sie 5 Minuten, bis sich der Kondensator entladen hat.
-
Nehmen Sie den Deckel des Bohnenbehälters (1) ab.
-
Schließen Sie die Bohnenbehälter (Position Geschlossen).
-

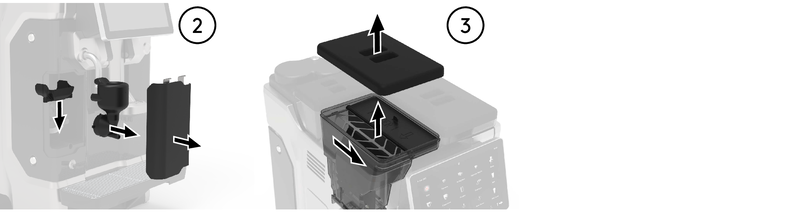

Entfernen Sie den Pulverbehälter (2) (3), falls vorhanden.
-
Öffnen Sie das Schaltpult und verriegeln Sie es in geöffneter Position
-
Trennen Sie die Anschlüsse und Schläuche.
-

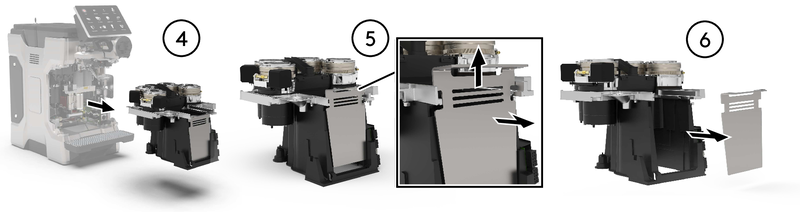

Nehmen Sie die Schubladenmodul (4) heraus.
-
Entfernen Sie das Blech mit dem Griff (5) (6).
-

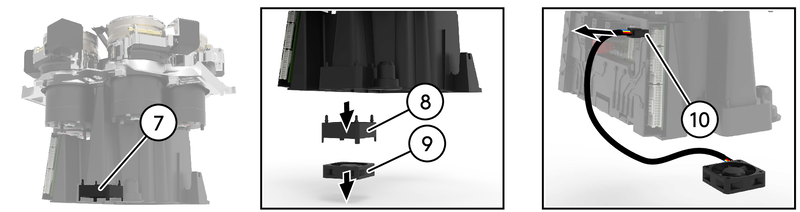

Der Lüfter sitzt hinten rechts unten im Schubladenmodul (7).
-
Bauen Sie den Lüfter (8) aus.
-
Entfernen Sie die Lüftermanschette (9).
-
Ziehen Sie den Lüfterstecker (10) von der Elektronikplatine des Schubladenmoduls (X32) ab.
-

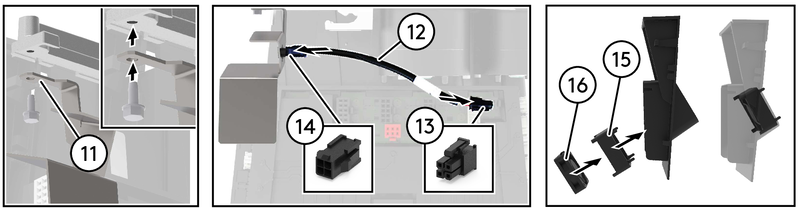

Befestigen Sie das CPU-Schutzblech (11) am Schubladenmodul.
-
Schließen Sie das mitgelieferten Kabel (12) für den vorderen Lüfter an (Art. 117410). Stecken Sie den Buchse (13) auf die dafür vorgesehene Stecker der Elektronikplatine des Schubladenmoduls (X32) und befestigen Sie die Stecker (14) am CPU-Schutzblech.
-
Setzen Sie die originale Lüftermanschette (15) in die dafür vorgesehene Position am neuen Schubladenmodulgriff ein.
-
Setzen Sie den Lüfter (16) in die Lüftermanschette ein.
-

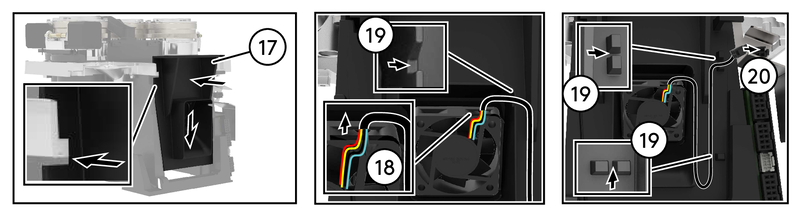

Montieren Sie den neuen Schubladenmodulgriff (17).
-
Achten Sie darauf, dass das Lüfterkabel nach oben gerichtet ist (18).
-
Führen Sie das Lüfterkabel in die Schlitze ein, um eine korrekte Verlegung sicherzustellen (19).
-
Schließen Sie das Lüfterkabel an den Anschluss (20) (Stecker) des CPU-Schutzblechs an.
-
Schieben Sie das Schubladenmodul wieder in die Maschine.
-
Verbinden Sie die Anschlüsse und Schläuche.
-
Schließen Sie die Maschine und setzen Sie die Behälter wieder in ihre Position.
-
Öffnen Sie die Bohnenbehälter (Position Offen).
-
Setzen Sie die Deckel wieder auf die Bohnenbehälter.
-
Schließen Sie die Maschine an das Stromnetz an.
-
Schalten Sie die Maschine am Hauptschalter ein.„1“ oder „I“ (EIN)
-
Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.
-
Stellen Sie ein Milchprodukt her, um zu prüfen, ob die Maschine dicht ist.
-
Stellen Sie ein Pulver-Produkt her, um die Maschine auf Undichtigkeiten zu testen.
-
Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.
