Mettre à niveau votre Cameo avec le nettoyage automatique (Art. Nr. 112576)

Ouvrez l'écran.

Retirez le panneau avant.

Videz le boiler café. Pour plus d'informations, reportez-vous à Vider le boiler café Cameo.

Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

Retirez le module vapeur et le module hydraulique.

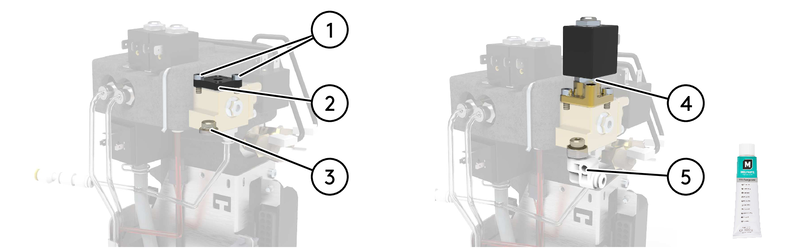

Retirez les vis (1) et les bouchons (2 et 3). Conservez les pièces pour une utilisation ultérieure ou recyclez-les conformément aux réglementations locales.

Installez l’électrovanne (4) avec les vis fournies dans le kit.

Serrez le raccord (5) fourni dans le kit.

Graissez avec de la graisse Molykote (Art. Nr. 101180 / SAP 8040150056) les joints toriques pour éviter les fuites.

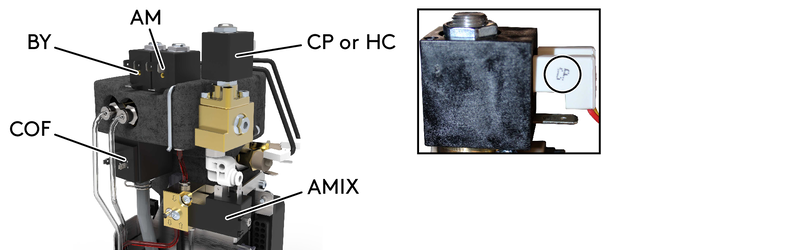

Connectez tous les connecteurs du nouveau faisceau de câbles (Art. Nr. 103848 / SAP 5000103848). Il existe des abréviations sur les connecteurs pour éviter les erreurs :

1. Caf : Café

2. By : Bypass

3. Am : Americano (sans réglage)

4. AMix : Americano réglable (option)

5. Choco : Module Choco (option)

6. CP : Processus de nettoyage ou HC : Nettoyage à chaud (nettoyage automatique) (option)



Remettez le module hydraulique dans sa position d'origine.

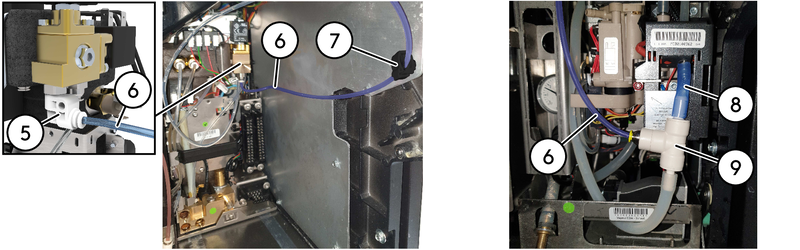

Branchez le tuyau FEP (6) fourni dans le kit sur le raccord (5).

Installez un serre-câble (7) fourni dans le kit sur le châssis.

Acheminez le tube (6) le long du châssis à travers le serre-câble (7).

Remettez le module vapeur dans sa position initiale.

Montez le tuyau bleu (8) et le clapet anti-retour (9) fournis dans le kit et branchez-les sur l’entrée de lait 1 (entrée du côté droit).

Branchez le tuyau FEP tube (6) qui vient d’être acheminé au clapet anti-retour (9).

Remontez dans l'ordre inverse.

Veillez à ne pas pincer les tuyaux et à ne pas endommager les torches de câblage.

Branchez la machine sur le secteur

Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).

Assurez-vous qu’il n’y ait pas de fuite.

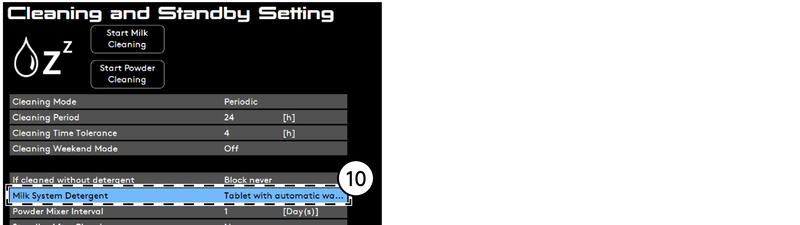

Veillez à sélectionner le bon détergent système (10) (Menu > Nettoyage / Stdby > Détergent système lait) :

1. Everclean avec distributeur auto. d’eau froide (actuel)

2. Everclean avec distributeur auto. d’eau chaude (nouveau)

3. Tablettes avec distributeur auto. d’eau chaude (nouveau)

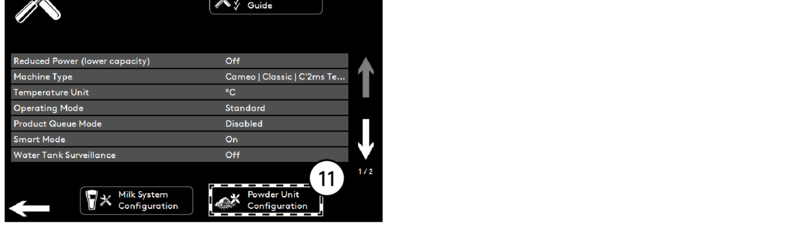

Suivez la Configuration du module poudre (11) pour calibrer le module choco avant utilisation.
