Mettre à jour votre Enigma et Shotmaster avec le nettoyage automatique (Art. Nr. 114671)

Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

Retirez le module hydraulique.

Pour les machines fabriquées avant le 19/05/2022 :

1. Retirer les bacs à grains.

2. Retirer les panneaux supérieurs.

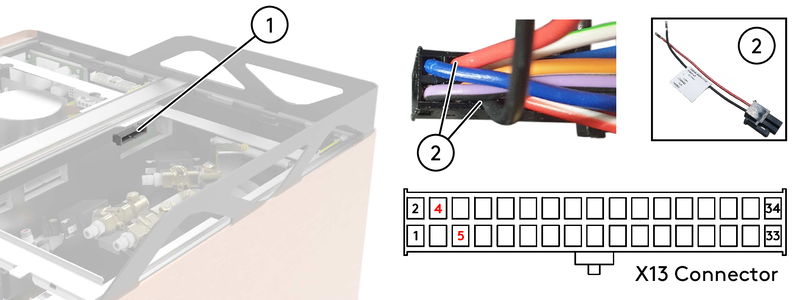

3. Déconnectez la torche de câblage du connecteur vapeur (1) (X13 - 34 broches).

4. Connectez la torche de câblage (2) ( Art. Nr. 111626 / SAP 5100111626) dans le connecteur existant. Installez le fil rouge sur X13-4 et le noir sur X13-5 ou remplacez le faisceau de câbles ( Art. Nr. 100754 / SAP 5000100754)



5. Reconnectez la torche de câblage dans sa position d’origine.

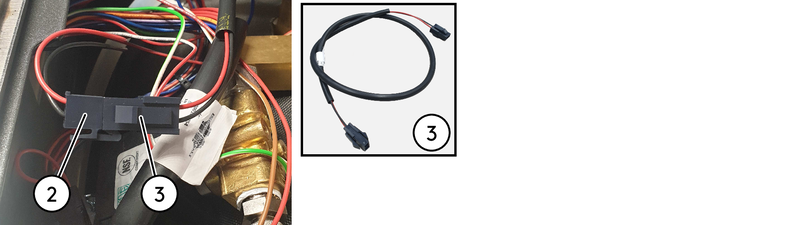

6. Connecter la nouvelle torche de câblage (2) à la torche de câblage (3) (Art. Nr. 111627 / SAP 5000111627).



7. Acheminez la torche de câblage (3). Procédez comme suit:

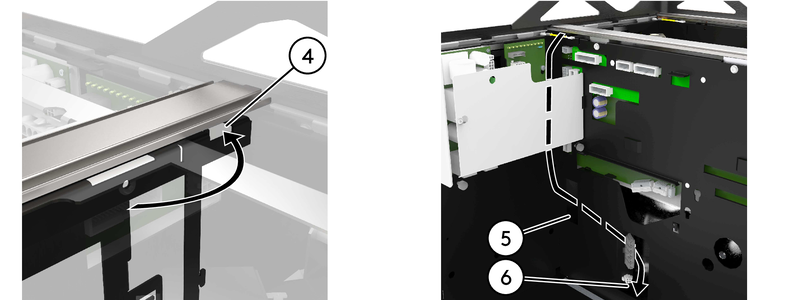

   1. L’introduire dans le trou (4) du châssis.

   2. Le laisser le long de la séparation du châssis.

   3. Le pousser dans la séparation du châssis (5).

   4. S’assurer que le connecteur est accessible et visible à travers le trou (6).



8. Remettez le bac à grains dans sa position d’origine.

9. Remettez les panneaux supérieurs dans leur position d’origine.

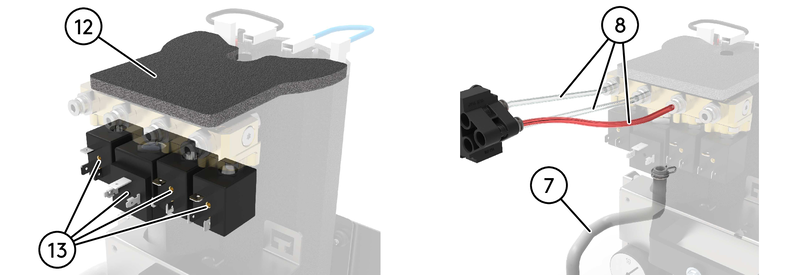

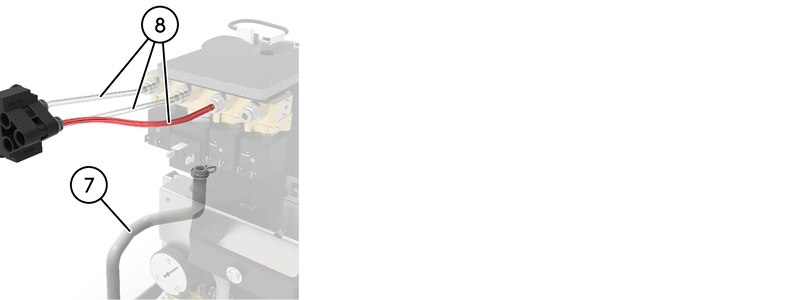

Débrancher le tuyau (7) et les conduits (8).

Si l’option Température auto-réglable pour l’Americano est installée :

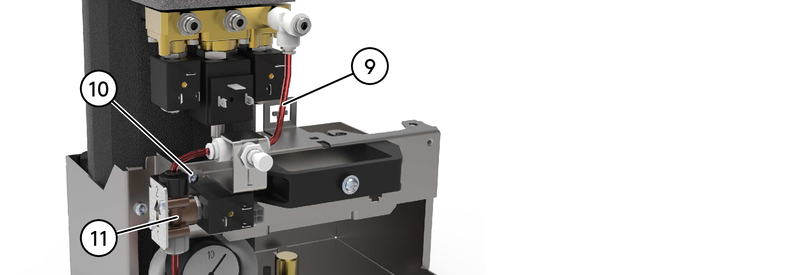

1. Débrancher le tuyau FEP (9).

2. Desserrer la vis (10).

3. Déposer la vanne connectée sur le côté (11).

4. Répéter l’opération sur une E’4.

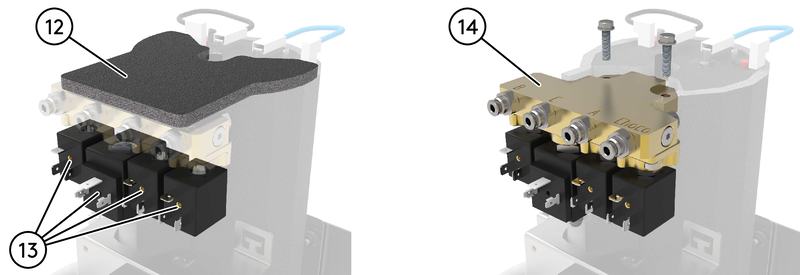

Retirez les isolations supérieures (12).

Débranchez toutes les vannes (13). Prendre une photo avant de débrancher pour réaliser une connexion correcte lors de l’installation.

Retirer le bloc de vannes (14).

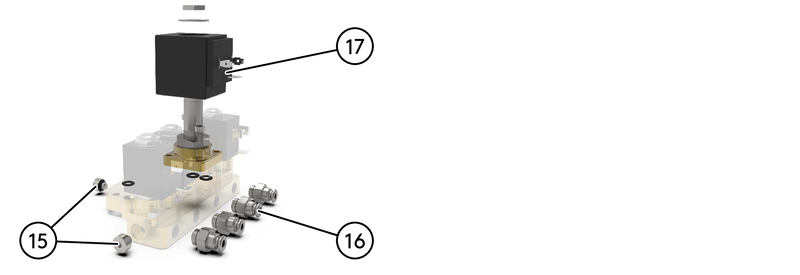

Retirez les 2 bouchons (15) et les 4 raccords (16). Les conserver pour une utilisation ultérieure.

Démontez et retirez la vanne café et son support (17). Les conserver pour une utilisation ultérieure.

Recyclez tous les joints toriques retirés conformément aux réglementations locales.

Si aucun module choco n’est connecté à la machine :

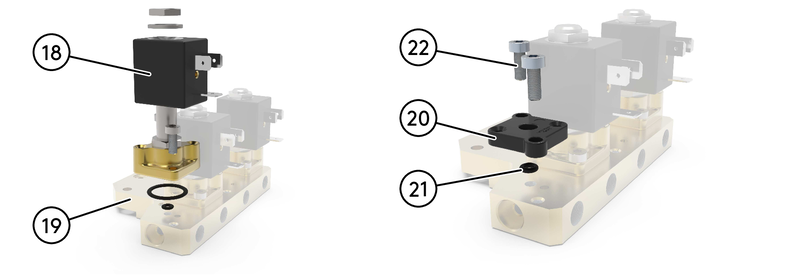

1. Retirez la vanne choco et son support (18) du nouveau bloc de vannes (19) fourni dans le kit.

2. Recyclez tous les joints toriques retirés conformément aux réglementations locales.

3. Installez le bouchon (20) avec le joint torique (21) et les vis (22) fournis dans le kit. Graisser avec de la graisse Molykote ( Réf. Nr. 101180 / SAP 8040150056) le joint torique (21) pour éviter les fuites.

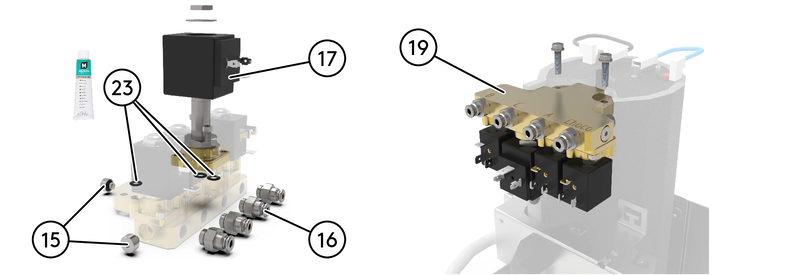

Installez sur le nouveau bloc de vannes (19) les 2 bouchons (15), les 4 raccords (16) et la vanne de café (17) (retirée précédemment).

Installez et graissez avec de la graisse Molykote (Art. Nr. 101180 / SAP 8040150056) les 3 nouveaux joints toriques (23) (Art. Nr. 100242 / SAP 5300100242) pour éviter les fuites.

Installer le nouveau bloc de vannes (19).

Branchez toutes les vannes (13) conformément à l’image.

Installer les isolations supérieures (12).

Brancher les conduits (8) et le tuyau (7).

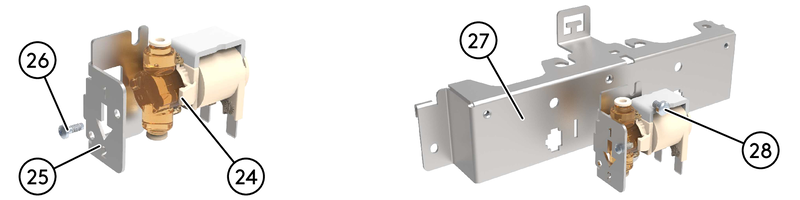

Assemblez la vanne (24) et la plaque (25) à l’aide de la vis (26) fournie dans le kit.

	Note
	Veiller à ce que l'inscription « 1 » sur le support de la vanne soit en haut (à l’entrée).

Installez l’ensemble (24, 25 et 26) sur la poignée (27) avec la vis (28) fournie dans le kit.

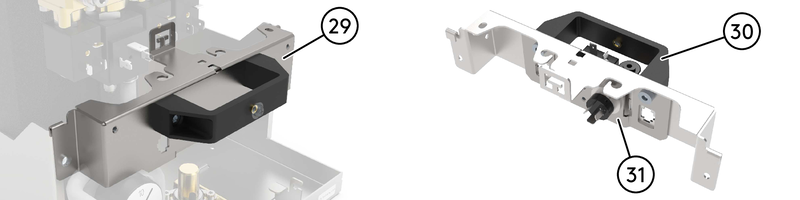

Retirer toute la poignée (29).

Retirer les attaches du faisceau de câbles.

Retirez la poignée (30), la plaque arrière (31) avec le(s) triac(s) et la torche de câblage.

Installez la poignée (30), la plaque arrière (31) et la torche de câblage sur la poignée précédemment montée. Ne pas oublier de fixer la torche de câblage avec des serre-câbles.

Si l’option Température auto-réglable pour l’Americano est installée :

1. Placer la vanne (11).

2. Serrer la vis (10).

3. Brancher le tuyau FEP (9).

4. Répéter l’opération sur une E’4.

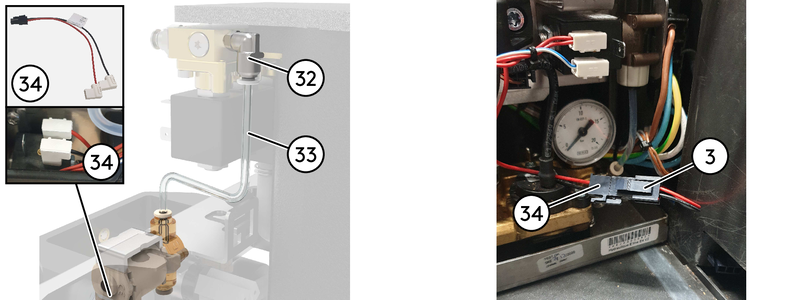

Installer le raccord (32) fourni dans le kit.

Branchez le tuyau FEP de 150 mm (33) fourni dans le kit.

Connectez la torche de câblage (34) ( Art. Nr. 111628 / SAP 5100111628) fournie dans le kit.

Replacer le module hydraulique dans sa position d'origine.

Connectez la torche de câblage (34) qui vient d’être installée à la torche de câblage (3) (Art. Nr. 111627 / SAP 5000111627

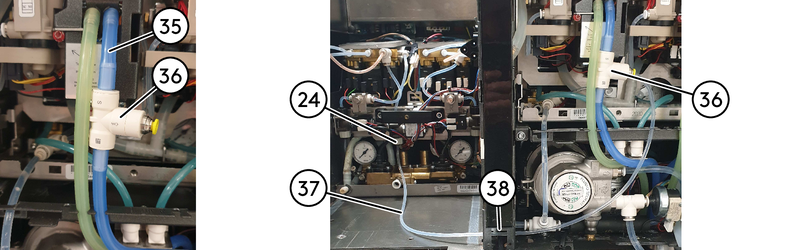

Coupez le conduit lait bleu existant (35). S’assurer qu’il y a un espace d’au moins 60 mm avec l’entrée du module lait.

Montez les tuyaux bleu et le clapet anti-retour (36) fournis dans le kit et les brancher sur l’entrée de lait 1 (entrée du côté droit).

Branchez le tuyau FEP de 700 mm (37) à la vanne de nettoyage à chaud (34).

Acheminez le conduit (37) à travers le châssis (38).

Le brancher sur le clapet anti-retour (36).

Remontez dans l'ordre inverse.

Veillez à ne pas pincer les tuyaux et à ne pas endommager les torches de câblage.

Branchez la machine sur le secteur

Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).

Assurez-vous qu’il n’y ait pas de fuite.

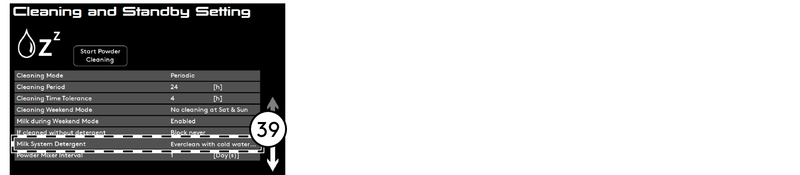

Veillez à sélectionner le bon détergent système (39) (Menu > Nettoyage / Stdby > Détergent système lait) :

1. Everclean avec distributeur auto. d’eau froide (actuel)

2. Everclean avec distributeur auto. d’eau chaude (nouveau)

3. Tablettes avec distributeur auto. d’eau chaude (nouveau)
