Installieren einer und Anschließen eines E'choco

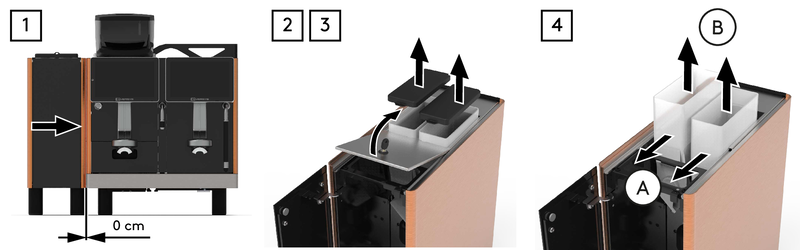

Heben Sie die Maschine auf die Arbeitsplatte.

	Anmerkung
	Lassen Sie keine Lücken zwischen dem Choco-Modul und der Kaffeemaschine.

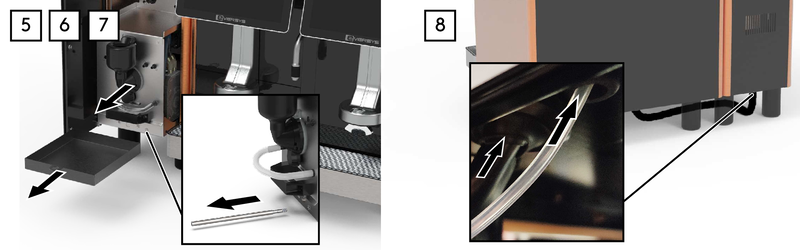

Entfernen Sie die Deckel des Pulverbehälters.

Entfernen Sie die Frontplatte.

Entfernen Sie die Pulverbehälter.

Entfernen Sie die Pulverauffangplatte.

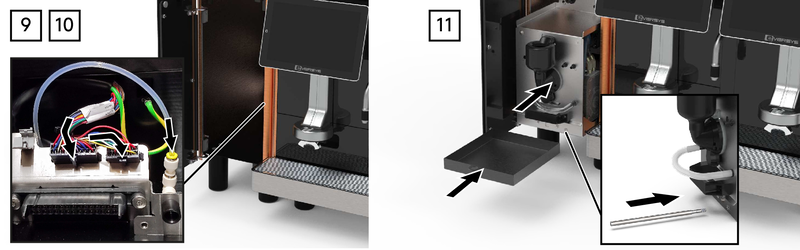

Entfernen Sie die Schraube.

Entnehmen Sie das Pulvermodul.

Schieben Sie das FEP-Rohr und den Kabelbaum in das Choco-Modul.

Stecken Sie das FEP-Rohr in die Düse.

Schließen Sie den Kabelbaum.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

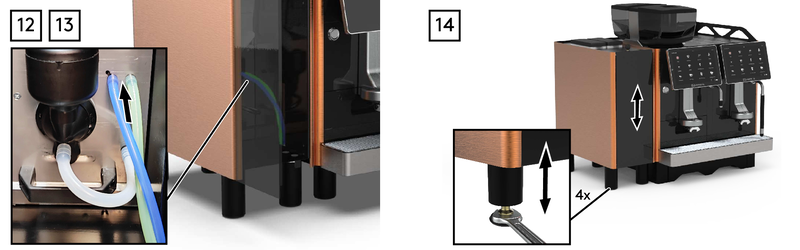

Schieben Sie die blauen und grünen (optional) Schlauch in das Choco-Modul.

Schließen Sie die Schläuche am Auslauf an.

	Anmerkung
	Blauer Schlauch = Linke Seite Grüner Schlauch = Rechte Seite

Wenn notwendig, nivellieren Sie die Maschine mit Hilfe der vier Nivellierschrauben (Schraubenschlüssel Größe 20). Heben Sie die Fußabdeckung an, um an die Nivellierschraube zu gelangen.

	Anmerkung
	Spiel beim Justieren = 20 mm (0,8 Zoll).

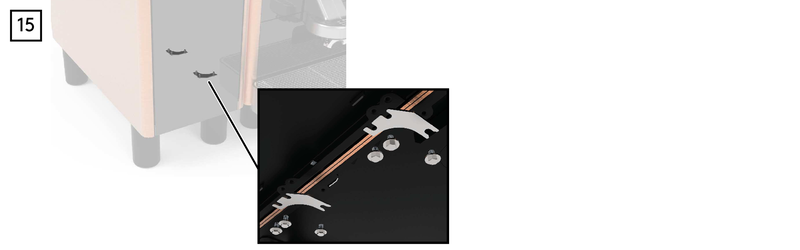

Bringen Sie bei Bedarf die Chassisverbindungen an, um eine ordnungsgemäße Montage sicherzustellen.

1. Bringen Sie die Schrauben am Zubehörchassis an. Lassen Sie etwas Platz für die Installation der Chassisverbindung.

2. Fügen Sie die Chassisverbindung ein.

3. Ziehen Sie die Schraube fest.

4. Passen Sie die Position des Zubehörs an, um die letzte Schraube festzuziehen.

5. Wiederholen Sie den Vorgang für die zweite Chassisverbindung.
