Installation et branchement d’un E’choco

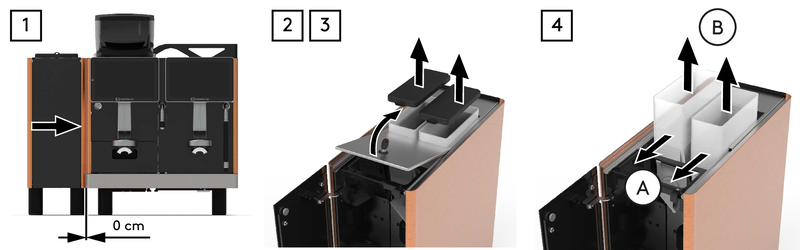

Soulevez la machine pour la placer sur un comptoir.

	Note
	Ne laissez aucun espace entre le module choco et la machine à café.

Retirez les couvercles des bacs de poudre.

Retirez le panneau avant.

Retirez les bacs de poudre.

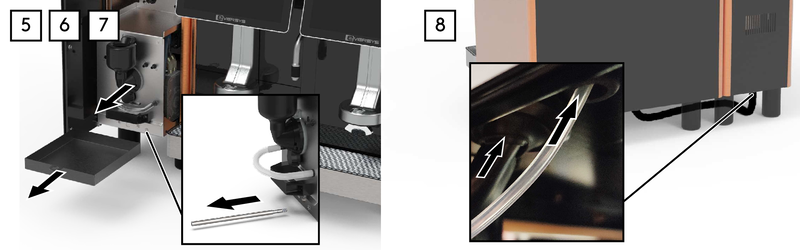

Retirez la plaque de récupération de poudre.

Retirez la vis.

Retirez le module poudre.

Poussez le tuyau transparent et le faisceau de câbles à l’intérieur du module choco.

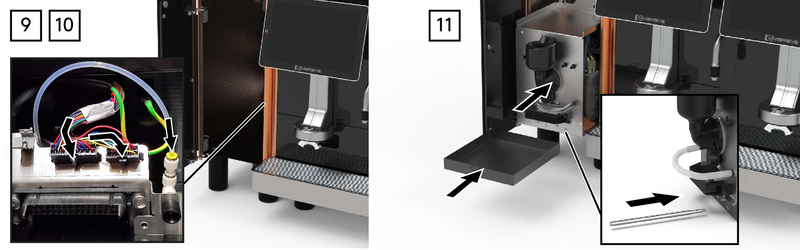

Branchez le tuyau transparent dans la buse.

Connectez le faisceau de câbles.

Remontez dans l'ordre inverse.

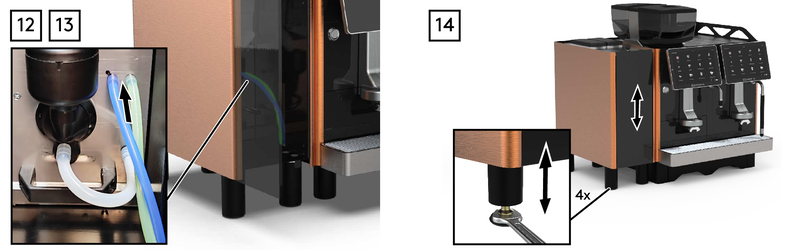

Poussez les tuyaux bleu et vert (en option) à l’intérieur du module choco.

Branchez les tuyaux sur les sorties.

	Note
	Tuyau bleu = Côté gauche Tuyau vert = Côté droit

Au besoin mettez la machine de niveau en ajustant les quatre vis de nivellement (clé de 20). Soulevez le couvercle du pied pour accéder à la vis de nivellement.

	Note
	Jeu de nivellement = 20 mm (0,8 po).

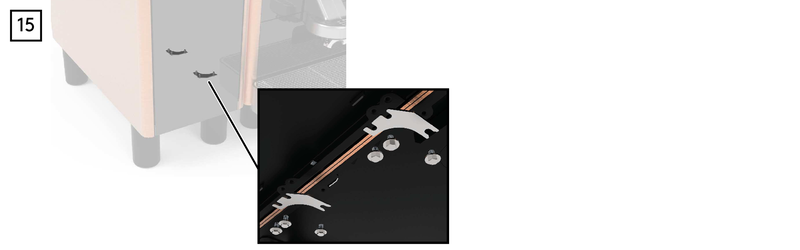

Au besoin, installez les liaisons du châssis avant et arrière pour assurer un montage correct.

1. Installez les vis sur le châssis de l’accessoire. Laissez un espace libre pour l'installation des liaisons du châssis.

2. Insérez la liaison du châssis.

3. Serrez les vis.

4. Ajustez la position de l’accessoire pour serrer la dernière vis.

5. Répétez l’opération sur le deuxième raccord de châssis.
