Vidage et nettoyage des réservoirs de poudre Legacy+ (option de la machine)

Éteignez la machine à l'aide de l'interrupteur principal.

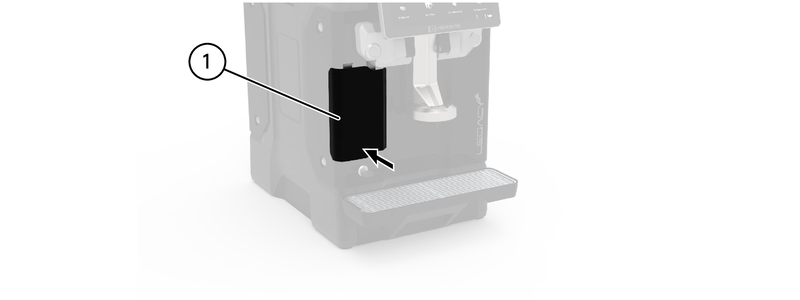

Déverrouillez et poussez sur le bas du panneau (1) pour le retirer.

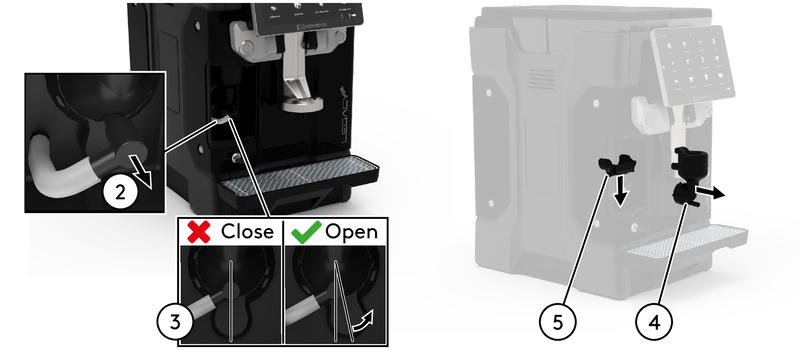

Débranchez le tube (2) du mélangeur.

Tournez la poignée vers le haut (dans le sens inverse des aiguilles d'une montre) (3) pour déverrouiller le mélangeur (4).

Retirez le mélangeur (4).

Retirez le canal de poudre (5).

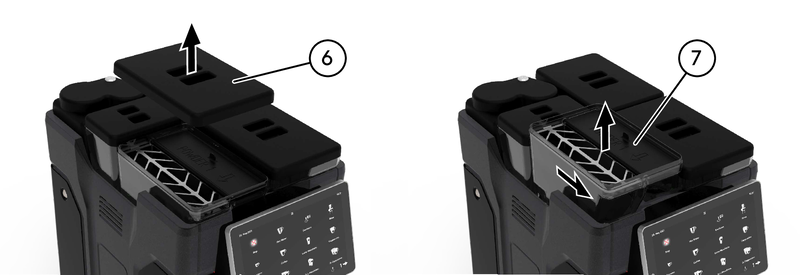

Retirez le couvercle du réservoir de poudre (6).

Tirez le réservoir (7) et soulevez-le pour le retirer.

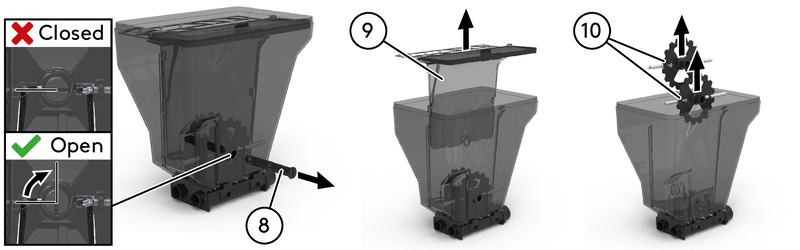

Désassemblez le réservoir de poudre.

1. Tournez de 90° pour déverrouiller la vis (8) (position ouverte) et retirez-la.

2. Retirez le séparateur (9).

3. Retirez les deux roues (10) avec leurs ressorts.

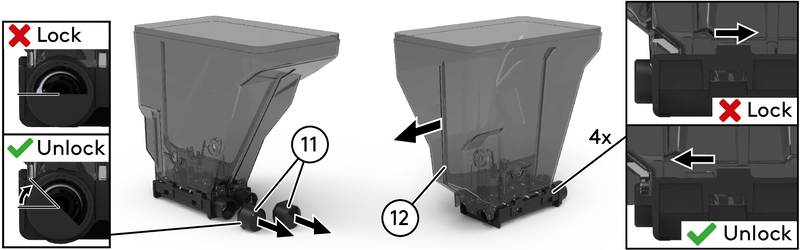

4. Tournez (d'environ 45°) pour déverrouiller les deux sorties poudre (11) et retirez-les.

5. Faites glisser le réservoir (12) vers l'arrière et retirez-le.

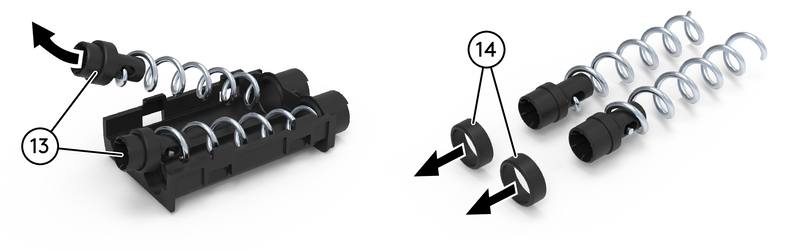

6. Retirez les deux vis (13) et leur guide (14).

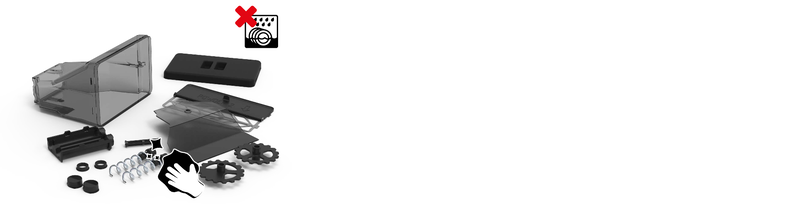

Nettoyez tous les éléments au savon doux, rincez-les à l'eau et séchez-les avec un chiffon doux.

Assemblez le réservoir de poudre.

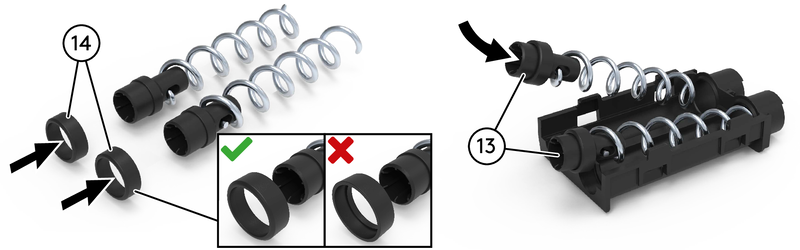

1. Replacez les deux vis (13) avec leur guide (14) dans leur position d'origine.

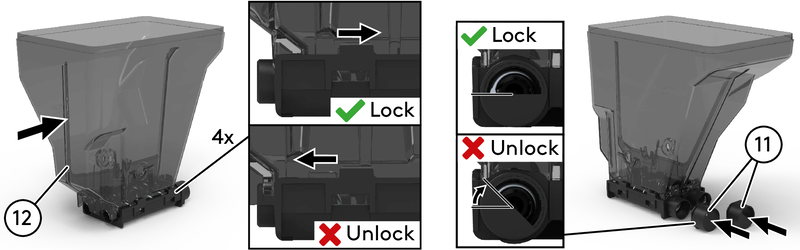

2. Installez et faites glisser le réservoir (12) pour le remettre dans sa position initiale.

   	Note
   	Assurez-vous que le réservoir est correctement verrouillé en position.

3. Installez et tournez pour verrouiller les deux sorties poudre (11).

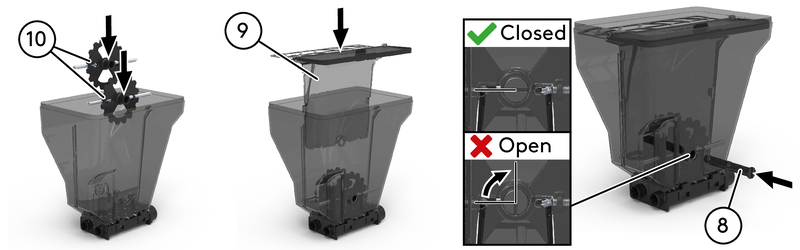

4. Replacez les deux roues (10) avec leurs ressorts dans leur position d'origine.

5. Replacez le séparateur (9) dans sa position d'origine.

   	Note
   	Assurez-vous que les roues (10) sont toujours correctement positionnées. Si ce n'est pas le cas, ajustez le séparateur (9) et la position des roues (10) pour permettre l'installation de la vis (8).

6. Installez la vis (8) et tournez-la pour la bloquer (position fermée).



Remontez dans l'ordre inverse.

	Note
	Vérifiez que les réservoirs de poudre et les canaux poudre soient parfaitement secs avant de les remplir à nouveau de poudre.
