![[Important]](https://knowledgebase.eversys.com/app/assets/paligo/images/important.png)
|
Important |
|---|---|
|
Veillez à n'appliquer le composé de transfert thermique (Art. Nr. 113781 / SAP 9800113781) que sur la face arrière du relais correspondant. Veuillez lire attentivement les informations suivantes. |
![[Note]](https://knowledgebase.eversys.com/app/assets/paligo/images/note.png)
|
Note |
|---|---|
|
Cette TI remplace la TI-161. |
Pour garantir la chaîne d'approvisionnement des relais statiques (SSR), utilisez Art. Nr. 114512 / SAP 5100114512 pour toutes les nouvelles commandes. Deux types de relais sont désormais disponibles en fonction de la disponibilité des fournisseurs.
|
|
|

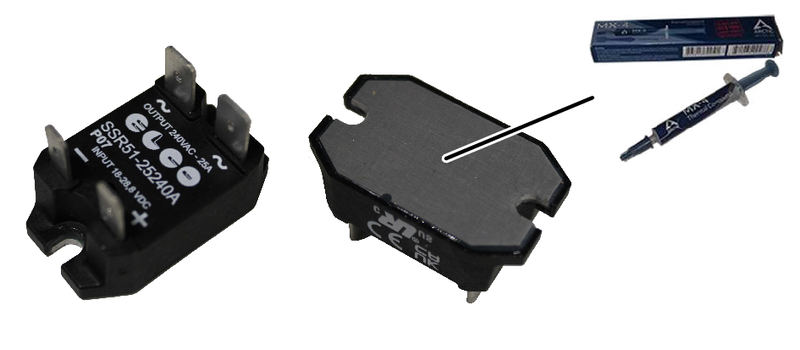

Utiliser de la pâte thermo-conductrice ELCO |

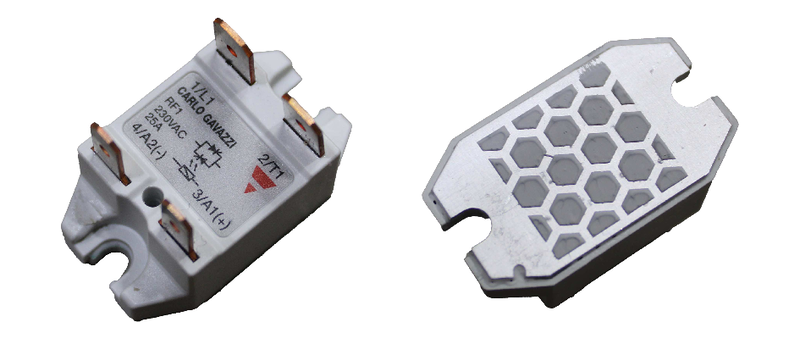

NE PAS utiliser de pâte thermo-conductrice CARLO GAVAZZI |
Ces pièces détachées sont désormais disponibles dans le Webshop.
|
Numéro d'article |
Description |
Cas d'utilisation |
Image |
|---|---|---|---|
|

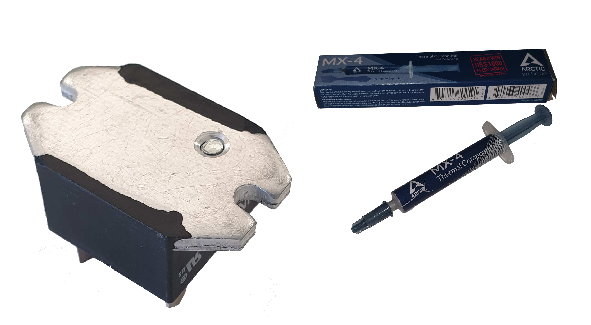

Art. Nr. 113781 SAP 9800113781 |
PÂTE THERMO-CONDUCTRICE MX-4 |
- |
|
|
Art. Nr. 114512 SAP 5100114512 |
RELAIS SEMI-CONDUCTEUR |
- |
|
|
|
Note |
|---|---|
|

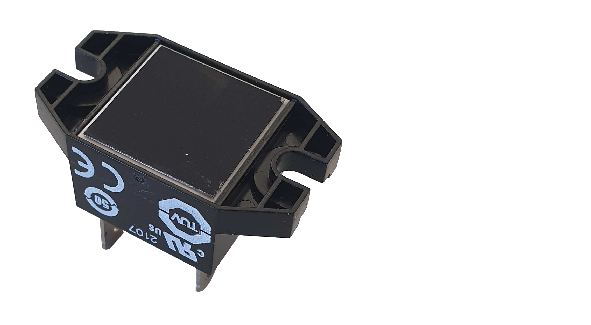

Uniquement pour les relais nécessitant l'utilisation de pâte thermo-conductrice. |
-

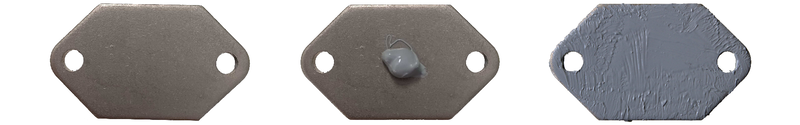

Utilisez de l'acétone pour nettoyer la surface arrière du SSR.
-
Appliquez une noisette de pâte thermo-conductrice (Art. Nr. 113781 / SAP 9800113781).
Note La pâte thermo-conductrice peut être appliquée pour environ 20 SSR.
-
Utilisez un applicateur de pâte thermique pour étaler la pâte thermo-conductrice afin d'obtenir une couche fine et régulière.
Note L'utilisation d'une trop grande quantité de pâte peut entraîner un excès de pâte autour du relais lors de sa mise en place. Nettoyez si nécessaire
L'utilisation d'une quantité insuffisante de pâte peut entraîner une mauvaise conductivité et un risque de dysfonctionnement ou d'endommagement de la machine. Ajoutez de la pâte pour assurer une bonne conductivité.
