TI-202 Correction d’un problème de fuite sur le boiler vapeur

Télécharger

English PDF | PDF Français | PDF Deutsch

Description

Si vous constatez des fuites autour du boiler vapeur, le problème peut être lié à des tuyaux de Ø6/4 mm installés dans le passé. Ces tubes peuvent présenter des faiblesses et des fissures. Afin de réduire le risque de fuite, veuillez installer de nouveaux tubes sur la machine : Veillez à laisser des longueurs suffisantes pour éviter que les tubes ne soient excessivement sollicités lors de l'installation.

Si le problème persiste, contactez le support technique d’Eversys.

Vous trouverez ci-dessous une liste complète des tubes à contrôler :

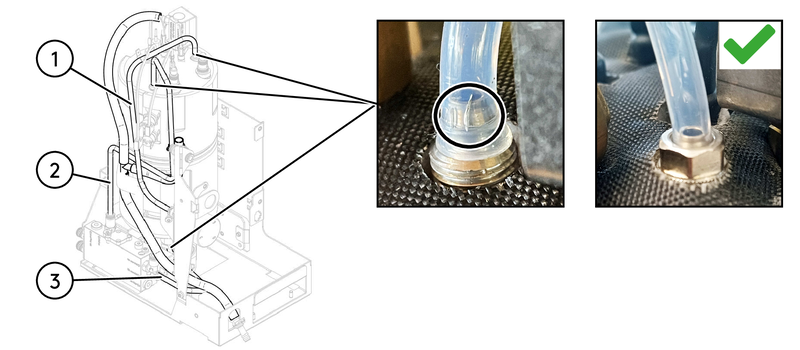

Cameo

Tube (1) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 340 mm du rouleau et raccordez le tube.
Tube (2) : Art. Nr. 104966 / SAP 7300104966 - TUBE FEP TRANS Ø6/4 - 430MM + BUSE
Tube (3) : Art. Nr. 104970 / SAP EV104970 - TUBE FEP TRANS Ø6/4 - 200MM + BUSE

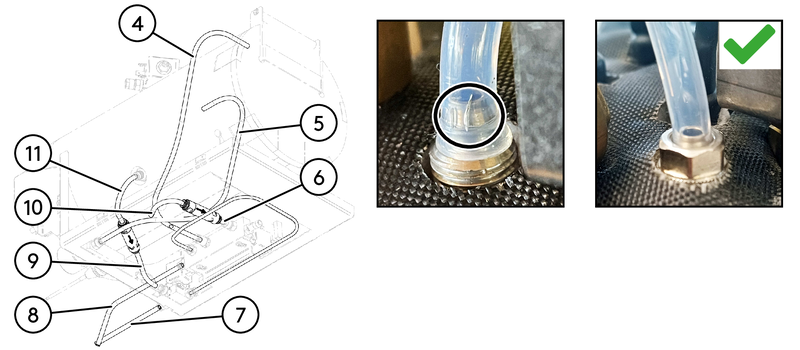

E'line 8 litres

Tube (4) : Art. Nr. 100786 / SAP 7400100786 - TUBE FEP TRANS Ø6/4 - 400MM THER +BUSE
Tube (5) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 400 mm du rouleau et raccordez le tube.
Tube (6) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 50 mm du rouleau et raccordez le tube.
Tube (7) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 160 mm du rouleau et raccordez le tube.
Tube (8) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 340 mm du rouleau et raccordez le tube.
Tube (9) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 65 mm du rouleau et raccordez le tube.
Tube (10) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 170 mm du rouleau et raccordez le tube.
Tube (11) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 150 mm du rouleau et raccordez le tube.

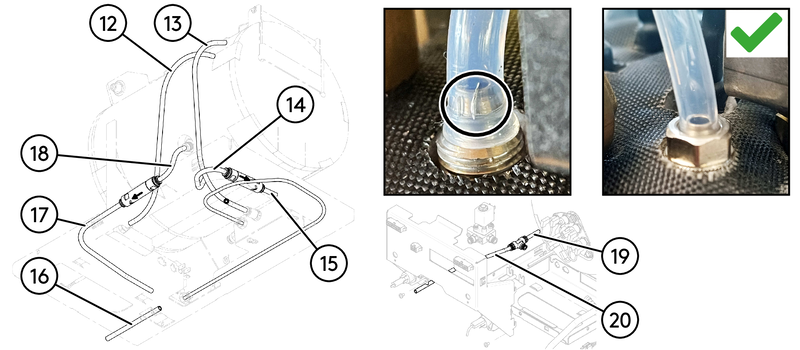

E'line 5.6 litres

Tube (12) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 320 mm du rouleau et raccordez le tube.
Tube (13) : Art. Nr. 101557 / SAP 7400101557 - TUBE FEP TRANS Ø6/4 - 335MM + BUSE
Tube (14) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 50 mm du rouleau et raccordez le tube.
Tube (15) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 40 mm du rouleau et raccordez le tube.
Tube (16) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 200 mm du rouleau et raccordez le tube.
Tube (17) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 260 mm du rouleau et raccordez le tube.
Tube (18) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 80 mm du rouleau et raccordez le tube.
Tube (19) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 34 mm du rouleau et raccordez le tube.
Tube (20) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 380 mm du rouleau et raccordez le tube.

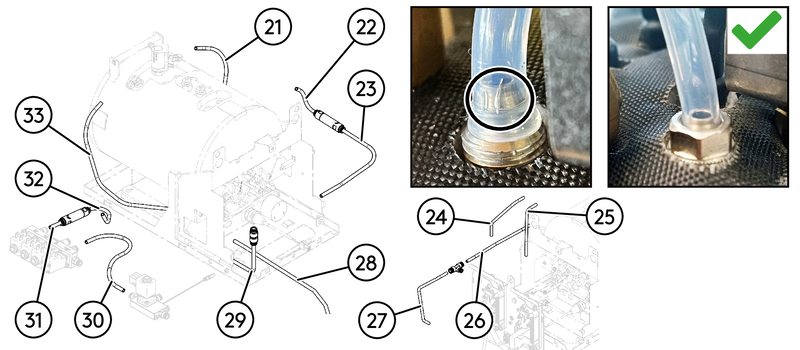

Enigma

	Note
	L'illustration montre l'option complète du boiler vapeur. Remplacez les tuyaux en fonction de votre installation.

Tube (21) : Art. Nr. 101557 / SAP 7400101557 - TUBE FEP TRANS Ø6/4 - 335MM + BUSE
Tube (22) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 80 mm du rouleau et raccordez le tube.
Tube (23) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 260 mm du rouleau et raccordez le tube.
Tube (24) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 160 mm du rouleau et raccordez le tube.
Tube (25) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 160 mm du rouleau et raccordez le tube.
Tube (26) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 210 mm du rouleau et raccordez le tube.
Tube (27) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 210 mm du rouleau et raccordez le tube.
Tube (28) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 450 mm du rouleau et raccordez le tube.
Tube (29) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 80 mm du rouleau et raccordez le tube.
Tube (30) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 260 mm (auto) et 540 mm (manuel) du rouleau et raccordez le tube.
Tube (31) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 40 mm du rouleau et raccordez le tube.
Tube (32) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 50 mm du rouleau et raccordez le tube.
Tube (33) : Art. Nr. 105492 / SAP EV105492 - TUBE FEP Ø6/4 - ROULEAU 50M. Coupez 435 mm du rouleau et raccordez le tube.

Pièces détachées

Ces pièces détachées sont désormais disponibles sur le Webshop.

Numéro d'article	Description	Cas d'utilisation
Art. Nr. 100786 SAP 7400100786	TUBE FEP TRANS Ø6/4 - 400MM THER +BUSE	E'line
Art. Nr. 101557 SAP 7400101557	TUBE FEP TRANS Ø6/4 - 335MM + BUSE	Enigma \| E'line
Art. Nr. 104966 SAP 7300104966	TUBE FEP TRANS Ø6/4 - 430MM + BUSE	Cameo
Art. Nr. 104970 SAP EV104970	TUBE FEP TRANS Ø6/4 - 200MM + BUSE	Cameo
Art. Nr. 105492 SAP EV105492	TUBE FEP Ø6/4 - ROULEAU 50M	Cameo
