TI-202 Das Problem mit der Leckage am Dampfboiler wurde behoben

Herunterladen

English PDF | PDF Français | PDF Deutsch

Beschreibung

Wenn Sie Lecks am Dampfkessel feststellen, kann das Problem an den über einen längeren Zeitraum installierten Ø6/4 mm FEP-Rohrleitungen liegen. Diese FEP - Rohre können Schwachstellen und Risse aufweisen. Um das Risiko von Lecks zu minimieren, installieren Sie bitte neue FEP - Rohre an der Maschine. Achten Sie auf eine ausreichende Länge der FEP - Rohre, damit diese beim Einbau nicht übermäßig belastet werden.

Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support von Eversys.

Nachstehend finden Sie eine vollständige Liste der zu prüfenden FEP - Rohre:

Cameo

Rohr (1): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 340 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (2): Art. Nr. 104966 / SAP 7300104966 - ROHR FEP TRANS Ø6/4 - 430MM + DÜSE
Rohr (3): Art. Nr. 104970 / SAP EV104970 - ROHR FEP TRANS Ø6/4 - 200MM + DUSE

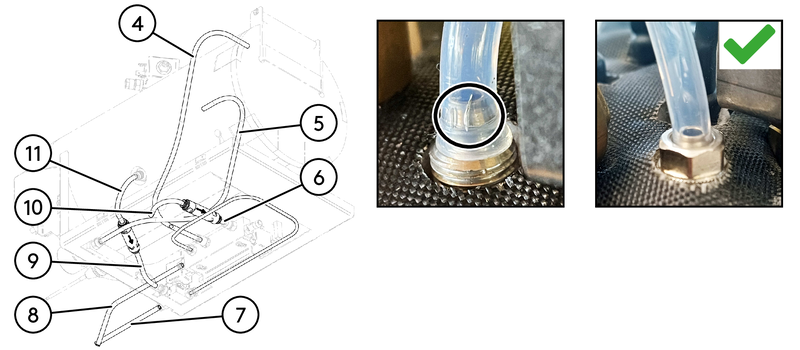

E'line 8 Liter

Rohr (4): Art. Nr. 100786 / SAP 7400100786 - ROHR FEP TRANS Ø6/4 - 400MM TIEF +DÜSE
Rohr (5): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 400 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (6): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 50 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (7): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 160 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (8): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 340 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (9): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 65 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (10): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 170 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (11): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 150 mm von der Rolle abschneiden und das Rohr anschließen.

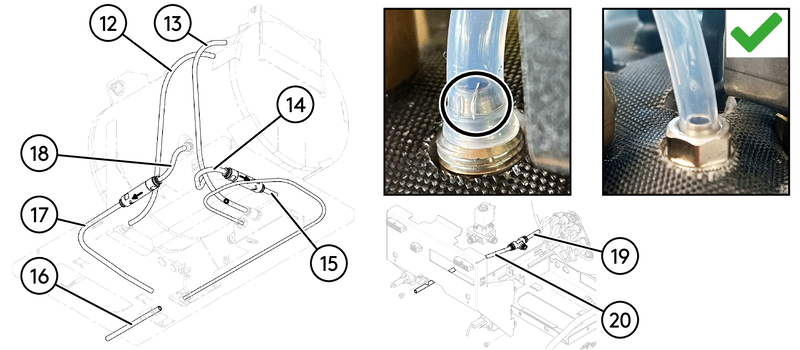

E'line 5.6 Liter

Rohr (12): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 320 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (13): Art. Nr. 101557 / SAP 7400101557 - ROHR FEP TRANS Ø6/4 - 335MM + DÜSE
Rohr (14): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 50 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (15): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 40 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (16): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 200 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (17): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 260 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (18): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 80 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (19): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 34 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (20): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 380 mm von der Rolle abschneiden und das Rohr anschließen.

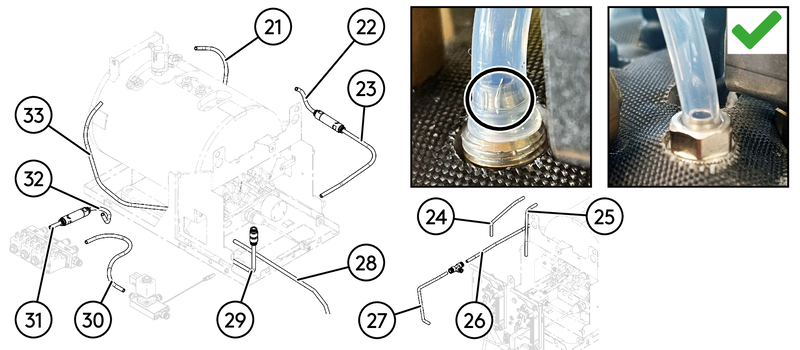

Enigma

	Anmerkung
	Die Abbildung zeigt die komplette Dampfkesseloption. Ersetzen Sie die Rohre entsprechend Ihrer Installation.

Rohr (21): Art. Nr. 101557 / SAP 7400101557 - ROHR FEP TRANS Ø6/4 - 335MM + DÜSE
Rohr (22): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 80 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (23): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 260 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (24): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 160 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (25): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 160 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (26): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 210 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (27): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 210 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (28): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 450 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (29): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 80 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (30): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 260 mm (automatisch) und 540 mm (manuell) von der Rolle abschneiden und das Rohr anschließen.
Rohr (31): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 40 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (32): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 50 mm von der Rolle abschneiden und das Rohr anschließen.
Rohr (33): Art. Nr. 105492 / SAP EV105492 - FEP-ROHR Ø6/4 - ROLLE 50M. 435 mm von der Rolle abschneiden und das Rohr anschließen.

Ersatzteile

Diese Ersatzteile sind jetzt im Webshop erhältlich.

Artikelnummer	Beschreibung	Anwendungsfall
Art. Nr. 100786 SAP 7400100786	ROHR FEP TRANS Ø6/4 - 400MM TIEF +DÜSE	E'line
Art. Nr. 101557 SAP 7400101557	ROHR FEP TRANS Ø6/4 - 335MM + DÜSE	Enigma \| E'line
Art. Nr. 104966 SAP 7300104966	ROHR FEP TRANS Ø6/4 - 430MM + DÜSE	Cameo
Art. Nr. 104970 SAP EV104970	ROHR FEP TRANS Ø6/4 - 200MM + DÜSE	Cameo
Art. Nr. 105492 SAP EV105492	FEP-ROHR Ø6/4 - ROLLE 50M	Cameo
