Depuis novembre 2022, nous assurons la transition liée au retrait progressif d’E’line en envoyant des modules Enigma à la place des modules E’line (dont la production est arrêtée). Ces modules contiennent des pièces détachées supplémentaires afin de garantir la compatibilité avec la machines E’line. Lisez attentivement les instructions contenues dans ce document.
La commande de pièces détachées E’line reste disponible conformément aux vues éclatées de l’E’line.
Le sous assemblage n’est plus vendu. Les pièces restent disponibles individuellement.
Depuis novembre 2022, les modules suivants sont disponibles sur le Webshop (Section Pièces détachées). Dans certains cas, vous devrez remplacer des pièces par celles fournies afin d’utiliser les modules Enigma.
|
Ancien numéro d’article |
Nouveau numéro d’article |
Description |
Image |
|---|---|---|---|
|
Art. Nr. 100150 SAP 7300100150 |
Art. Nr. 110864 SAP EV110864 |
Module moulin (Meules Drive) |
|
|
Art. Nr. 103763 SAP 7300103763 |
Art. Nr. 111108 SAP EV111108 |
Module moulin (Meules Common) |
|
|
Art. Nr. 103756 SAP 7300103756 |
Art. Nr. 111109 SAP EV111109 |
Module moulin (Meules Super-Drive) |

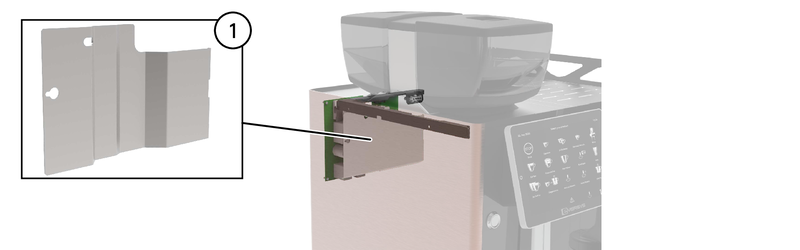

Remplacez la plaque de protection V1 par la V2 (1). Reportez vous à TI-152 Enigma / E'line - moteur moulin V2 pour plus d’informations.
|
Ancien numéro d’article |
Nouveau numéro d’article |
Description |
Image |
|---|---|---|---|
|
Art. Nr. 101577 SAP 7300101577 |
Art. Nr. 110820 SAP EV110820 |
Module infusion V2 (Simple) (E’2 | E’6) |
|
|
Art. Nr. 100100 SAP 7300100100 |
Art. Nr. 110821 SAP EV110821 |
Module infusion V2 (Double) (E’4 | E’6 | Shotmaster) |
|

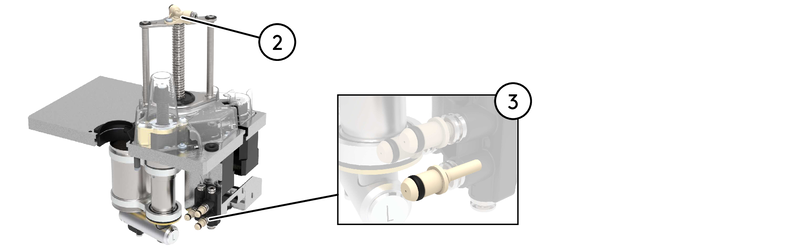

Si nécessaire, remplacez la buse standard (2) par la buse crema. Reportez vous à TI-145 Module infusion - Raccord de piston supérieur pour plus d’informations.
Conformez-vous à l’ensemble de vanne hydraulique pour remplacer la buse actuelle (3). Pour plus d’informations, reportez-vous à TI-116 Enigma - Buse espresso ou café désormais sur le module hydraulique et TI-120 Enigma / E'line - module infusion.
|
Ancien numéro d’article |
Nouveau numéro d’article |
Description |
Image |
|---|---|---|---|
|
Art. Nr. 101620 SAP 7300101620 |
Art. Nr. 114508 SAP EV114508 |
Module hydraulique (E’2c avec buse espresso) |
|
|
Art. Nr. 101620 SAP 7300101620 |
Art. Nr. 114509 SAP EV114509 |
Module hydraulique (E’2c avec buse café) |
|
|
Art. Nr. 101570 SAP 7300101570 |
Art. Nr. 114504 SAP EV114504 |
Module hydraulique (E’2 | E’6 avec buse espresso) |
|
|
Art. Nr. 101570 SAP 7300101570 |
Art. Nr. 114505 SAP EV114505 |
Module hydraulique (E’2 | E’6 avec buse café) |
|
|
Art. Nr. 100250 SAP 7300100250 |
Art. Nr. 114506 SAP EV114506 |
Module hydraulique (E’4 | E’6 | Shotmaster avec buse espresso) |
|
|
Art. Nr. 100250 SAP 7300100250 |
Art. Nr. 114507 SAP EV114507 |
Module hydraulique (E’4 | E’6 | Shotmaster avec buse café) |
|

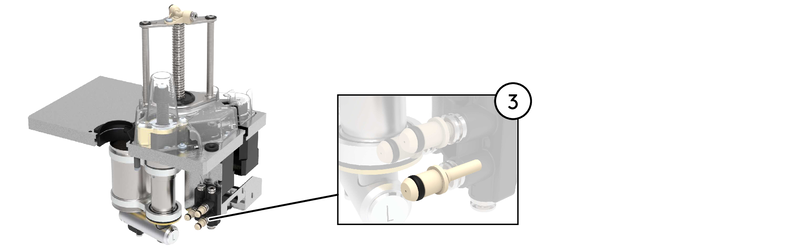

Conformez-vous à l’ensemble de vanne hydraulique pour remplacer la buse actuelle (3). Pour plus d’informations, reportez-vous à TI-116 Enigma - Buse espresso ou café désormais sur le module hydraulique et TI-120 Enigma / E'line - module infusion.
![[Important]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
|
Important |
|---|---|
|
Il est désormais possible de monter un module lait V2 sur l’E’line au moyen du module 5.4 L avec la poignée Enigma. Utilisez la poignée E’line (fournie en pièce détachée avec le module vapeur) si vous souhaitez monter le module lait V1. |
|
Ancien numéro d’article |
Nouveau numéro d’article |
Description |
Image |
|---|---|---|---|
|
Art. Nr. 107963 SAP EV107963 Art. Nr. 103305 SAP 7300103305 Art. Nr. 103306 SAP 7300103306 Art. Nr. 103307 SAP 7300103307 Art. Nr. 103308 SAP 7300103308 Art. Nr. 103309 SAP 7300103309 Art. Nr. 103310 SAP 7300103310 |
Art. Nr. 114503 SAP EV114503 |
Module vapeur (5.6 L => 5.4 L avec prédisposition module lait V1 et V2) |
|
|
Art. Nr. 107963 SAP EV107963 Art. Nr. 103302 SAP 7300103302 Art. Nr. 103303 SAP 7300103303 Art. Nr. 103304 SAP 7300103304 |
Art. Nr. 114525 SAP EV114525 |
Module vapeur (8 L => 5.4 L sans prédisposition module lait) |
|

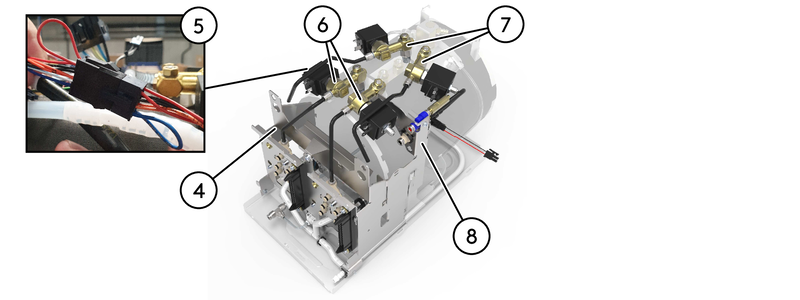

Remplacement du module 5,6 L uniquement :
-
En cas d’utilisation du module lait V1, remplacez la poignée (4) (plaque avec triacs et plaque de support du module lait V2 incluses). Assurez-vous de débrancher le bouchon (5) du faisceau de câbles.
-
Si aucun module lait n’est installé, remplacer la/les vanne(s) lait par des bouchon(s) banjo (6). Remplacez aussi les joints toriques bleus.
Remplacement des modules 5,6L et 8L :
-
En l’absence de lance vapeur, remplacez la/les vanne(s) vapeur (7) par des bouchons banjo. Remplacez aussi les joints toriques bleus.
-
Pour utiliser Everfoam, installez les plaques latérales avec Everfoam V3 (8).
Pour plus d’information sur la plaque latérale Everfoam, reportez-vous aux vues éclatées pour options E’line.
|
|
Important |
|---|---|
|
Utilisez la poignée E’line (Art. Nr. 101873 / SAP 7300101873) si vous souhaitez monter le module lait V1. |
|
Ancien numéro d’article |
Nouveau numéro d’article |
Description |
Image |
|---|---|---|---|
|
Art. Nr. 101350 SAP 7300101350 |
Art. Nr. 114655 SAP EV114655 |
Kit de pièces détachées du module lait V1 |
|
-
Pour plus d’informations sur le montage, reportez-vous aux vues éclatées du module lait E’line.
