Le dernier module moulin V1 a été produit au début du mois de décembre 2023. Pour plus d'informations, se référer à TI-189 Tendeur de courroie sur module moulin Cameo V2. |
Cette information s'applique à tous les produits Cameo présentant un problème au niveau du moulin V1.
Sur certaines machines, il peut arriver que la courroie soit trop tendue et susceptible de causer deux problèmes majeurs :
-
le moulin se bloque si vous broyez très finement.
-
la courroie est endommagée.
-
Retirer le module infusion et le module moulin.
-

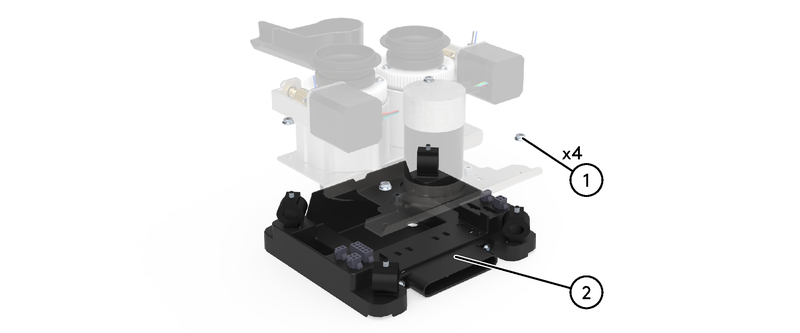

Pour faciliter l'accès, retirer les écrous (1) et le support (2).
-
Vérifier la tension de la courroie.
-
Correcte mais le problème persiste. Merci de soumettre une demande.
-
Incorrect : passer à l'étape suivante.

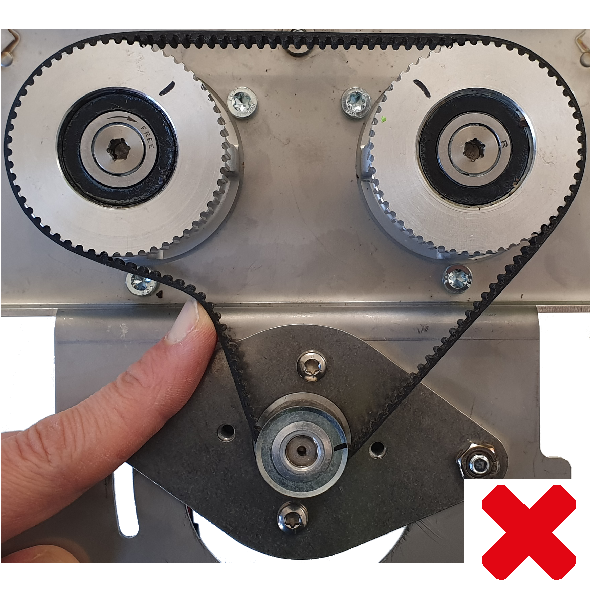

Trop lâche

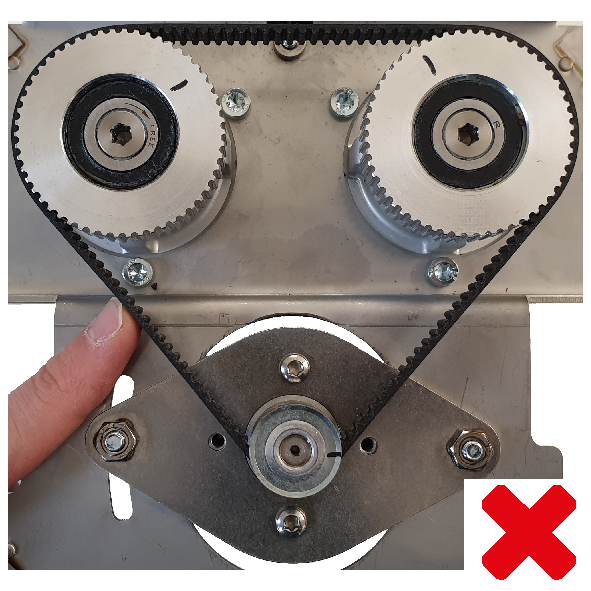

Trop serrée

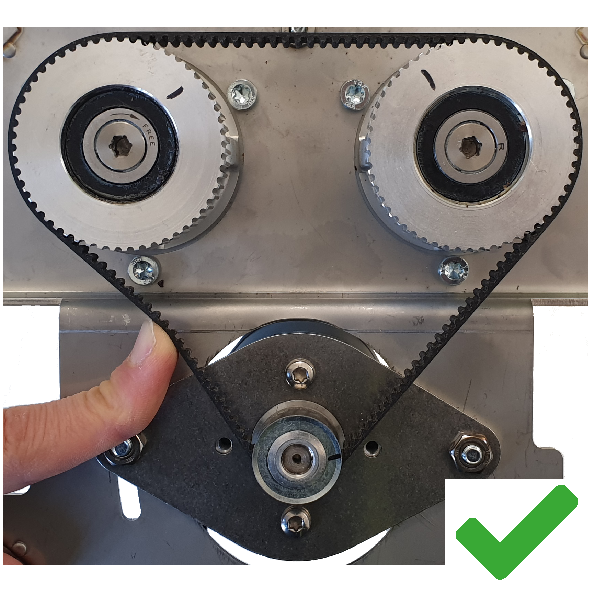

Correcte
-
-
Nous avons conçu une nouvelle plaque qui évite les problèmes de tension de la courroie lors du serrage du moteur. Merci de commander la plaque supérieure (4) (Art. Nr. 109064 / SAP 6000109064).
-
Retirer les vis (3).
-

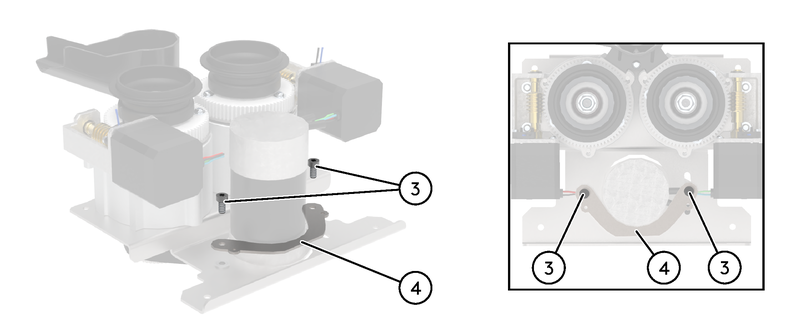

Installer la plaque supérieure (4) comme illustré.
-
Installer mais ne pas serrer les vis (3) afin de laisser la plaque libre de tourner.
-
Ajuster l'ensemble du moteur comme illustré pour obtenir une tension correcte (flèche de la courroie ≈ 6 mm).
-
Serrer la vis (3). Vérifier une dernière fois la tension de la courroie.
-
Remonter dans l'ordre inverse.
-
Si le problème persiste. Merci de soumettre une demande.
En cas de changement, ces pièces détachées sont disponibles dans le Webshop.
|
Numéro d'article |
Description |
Cas d'utilisation |
Image |
|---|---|---|---|
|
Art. Nr. 103571 SAP 5300103571 |
Courroie dentée HTD 390-3M-9 |
Module moulin Cameo V1 |
|
|
Art. Nr. 105983 SAP 5100105983 |
Moteur moulin 24V |
Module moulin Cameo V1 |
|
