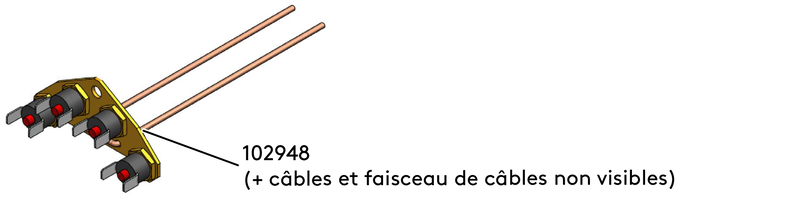

La mise à jour s'applique à l'ensemble des machines et des modules E’line antérieurs à S-190102 / numéro de série 1905043 (22/01/2019) Pièce(s) concernée(s) : Art. Nr. 102948 / SAP EV102948 |
Nous avons modifié la sécurité thermique lors de la production. La version précédente n'est plus disponible. Cette nouvelle version est entièrement compatible. Le système ne doit être remplacé que lors de l'entretien ou en cas de casse.
Se reporter à l'avertissement sur le boiler vapeur.
|
|
Important |
|---|---|
|
Haute pression et chaleur extrême (120 °C), veillez à dépressuriser ou vider le boiler vapeur avant de retirer le module ! |
-

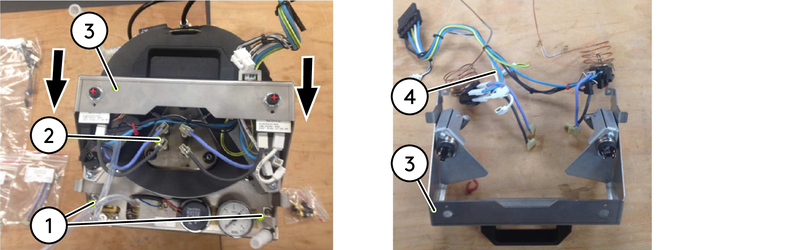

Retirer les deux vis de fixation de la poignée (1).
-
Déconnecter les quatre câbles d'alimentation (2).
-
Retirer la poignée (3).
-
Retirer le faisceau de câbles (4).
-

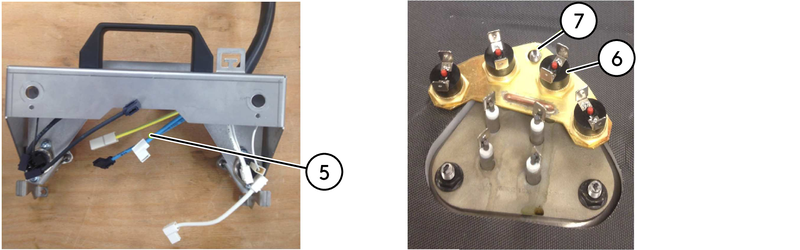

Connecter le nouveau faisceau de câbles fourni avec le kit (5).
-
Serrer les 4 thermostats de sécurité (6) sur le support.
![[Note]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
Note FAIRE ATTENTION à ne pas trop les serrer (couple max. = 1,3 Nm).
-
Ne pas oublier de serrer l'écrou (7).
-

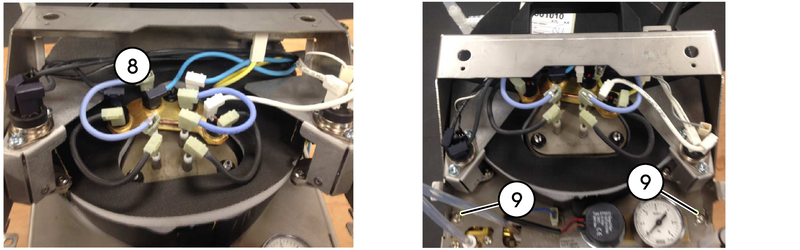

Placer la poignée et connecter les câbles comme illustré (8).
Note Pour plus d’informations, reportez-vous au schéma électrique.
-
Serrer les deux vis de la poignée (9) et reconnecter le module vapeur à l'intérieur de la machine.
