![[Wichtig]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
|
Wichtig |
|---|---|
|

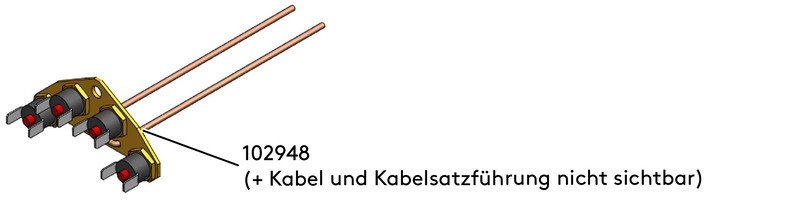

Update gilt für: alle E'line-Module/Maschinen vor S-190102 / SN 1905043 (22.01.2019) Angewandte(s) Teil(e): Art. Nr. 102948 / SAP EV102948 |
Wir haben die thermische Sicherung in der Produktion geändert. Die alte Version ist nicht mehr verfügbar. Diese neue Version ist vollständig kompatibel. Ein Austausch ist nur während der Wartung oder im Falle eines Defekts erforderlich.
Beachten Sie den Warnhinweis zum Dampfboiler.
|
|
Wichtig |
|---|---|
|
Hoher Druck und sehr heiß (120 °C), achten Sie vor dem Entfernen des Moduls darauf, dass der Dampfboiler drucklos oder leer ist! |
-
Entfernen Sie 2x Befestigungsschrauben (1) des Griffs.
-
Trennen Sie 4x Netzkabel (2).
-
Entfernen Sie den Griff (3).
-
Entfernen Sie den Kabelbaum (4).
-

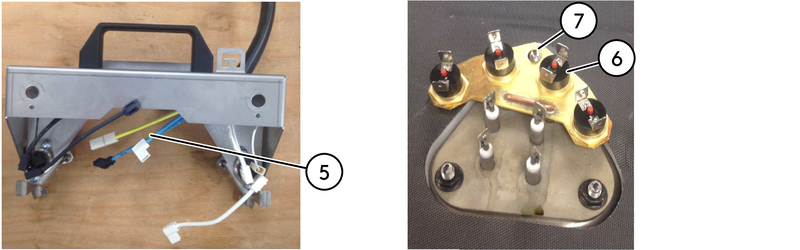

Schließen Sie den neuen im Kit (5) enthaltenen Kabelbaum an.
-
Ziehen Sie 4x Sicherheits-Thermostate (6) am Träger fest.
![[Anmerkung]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
Anmerkung Ziehen Sie diese NICHT zu fest an (max. Drehmoment = 1,3 Nm).
-
Vergessen Sie nicht, die Mutter (7) anzuziehen.
-

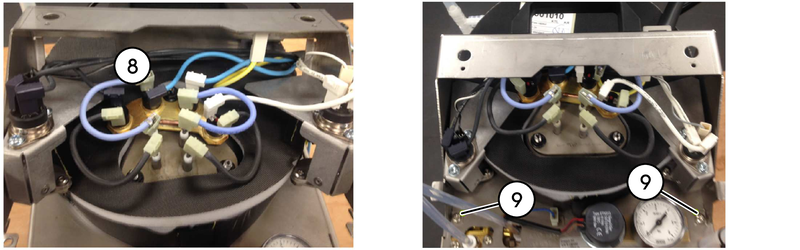

Bringen Sie den Griff an und schließen Sie die Kabel wie abgebildet an (8).
Anmerkung Weitere Informationen finden Sie im Schaltplan.
-
Ziehen Sie den Griff mit den 2x Schrauben (9) fest und schließen Sie das Dampfmodul im Inneren der Maschine wieder an.
