Remplacer les pieds Cameo (machine à café et accessoires)

Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

Si Cameo :

1. Retirer tous les modules de la machine.

2. Verrouiller l'écran dans sa position d'origine.

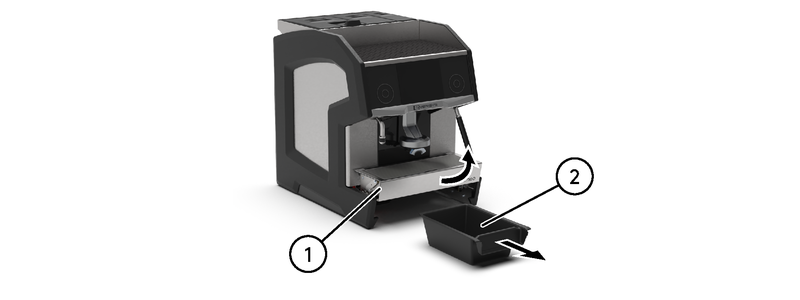

3. Lever le bassinet (1) et retirer le bac à marc (2).

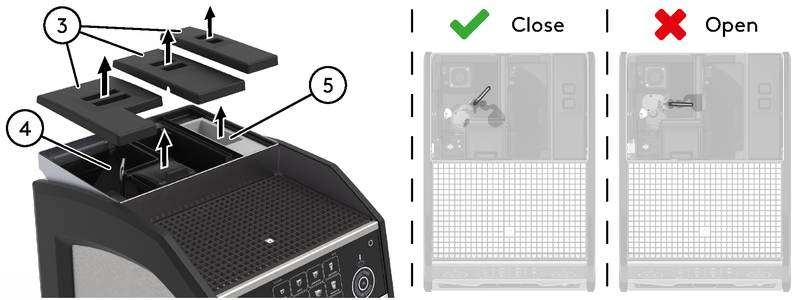

4. Retirer les couvercles (3).

5. Déverrouiller (position fermée) et retirer les bacs à grains (4).

6. Retirer le distributeur de billes de nettoyage (5).

   	Avertissement
   	L'Everclean et la bille de nettoyage Eversys doivent être considérés comme potentiellement dangereux. Lors de toute opération sur la machine, les règles de sécurité locales doivent être respectées. Il est impératif de porter des gants et des lunettes de protection lorsque l'on travaille avec des produits potentiellement dangereux.



7. Basculer la machine sur le dos sur une surface propre (protégée par de la mousse ou un chiffon doux) afin d'éviter les rayures sur le panneau.

   	Avertissement
   	Soulever des objets lourds peut entraîner des blessures. Deux personnes sont nécessaires pour soulever la machine. Ne soulevez pas la machine par le bassinet ou le bec café. Ne pas faire de mouvements brusques, car cela pourrait blesser quelqu'un ou endommager la machine.

Si C'choco :

1. Retirer toutes les connexions électriques et tous les tubes reliés à la Cameo.

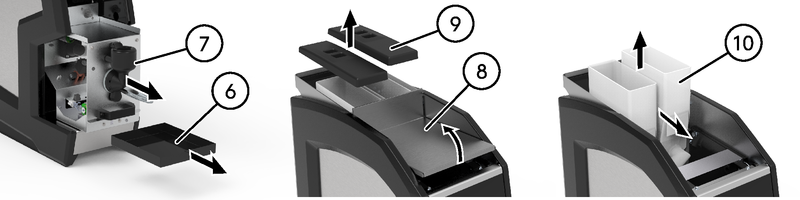

2. Retirer la plaque (6) et le module de poudre (7).

3. Retirer le panneau supérieur (8) et les couvercles des bacs de poudre (9).

4. Tirer sur les bacs (10) et les soulever pour les retirer.



5. Fermer et verrouiller la porte frontale.

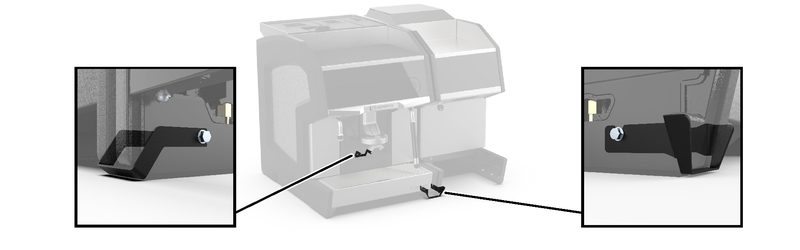

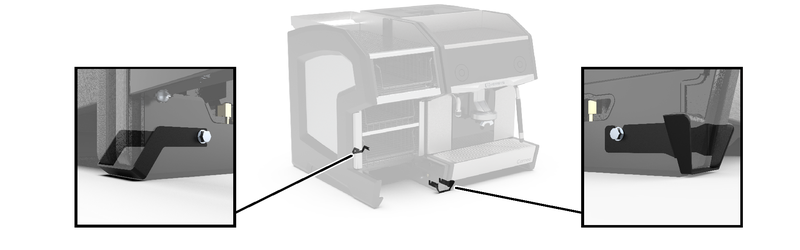

6. Si assemblés, retirer les liaisons.

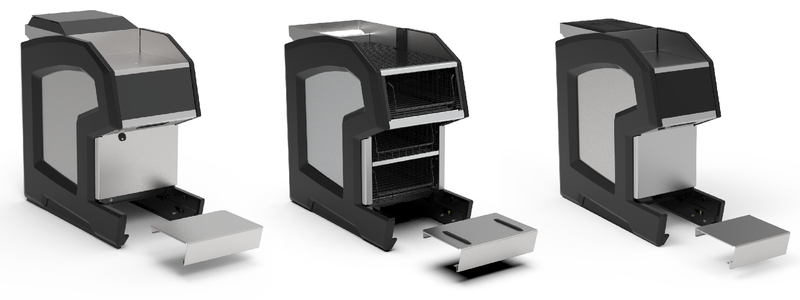

7. Retirez le panneau d'accès avant de lever la machine.



8. Basculer la machine sur le dos sur une surface propre (protégée par de la mousse ou un chiffon doux) afin d'éviter les rayures sur le panneau.

   	Avertissement
   	Soulever des objets lourds peut entraîner des blessures. Deux personnes sont nécessaires pour soulever la machine. Ne pas faire de mouvements brusques, car cela pourrait blesser quelqu'un ou endommager la machine.

Si C'cup heater :

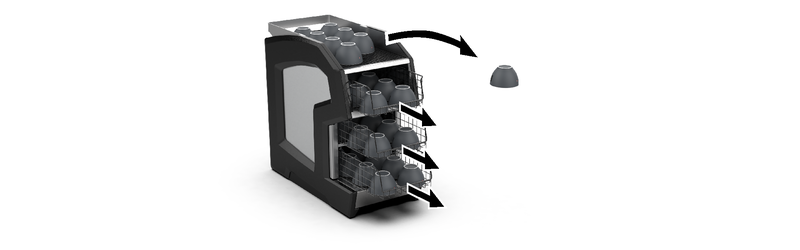

1. Retirer les tasses et les tiroirs.



2. Si assemblés, retirer les liaisons.



3. Retirez le panneau d'accès avant de lever la machine.



4. Basculer la machine sur le dos sur une surface propre (protégée par de la mousse ou un chiffon doux) afin d'éviter les rayures sur le panneau.

   	Avertissement
   	Soulever des objets lourds peut entraîner des blessures. Deux personnes sont nécessaires pour soulever la machine. Ne pas faire de mouvements brusques, car cela pourrait blesser quelqu'un ou endommager la machine.

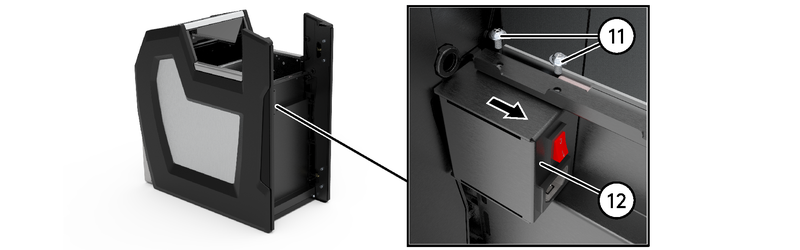

5. Retirer les vis (11) pour libérer le boîtier (12).

6. Déplacer le boîtier (12) pour permettre le retrait ultérieur du cache-pied.



Si C'fridge beside :

1. Retirer les tuyaux lait qui sont connectés à la machine à café.

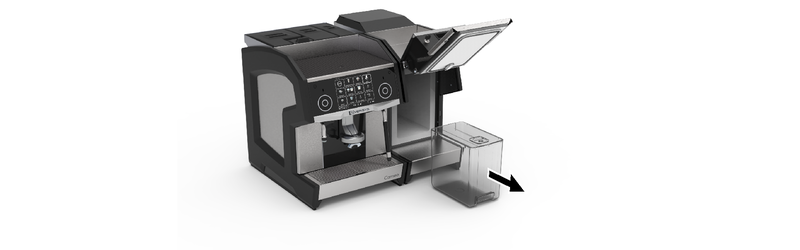

2. Retirer le bac lait et le conserver pour une utilisation ultérieure.

   	Note
   	Stocker le bac dans un endroit froid et sec. Veiller à ce qu'aucun objet étranger n'y pénètre.



3. Fermer et verrouiller la porte frontale.

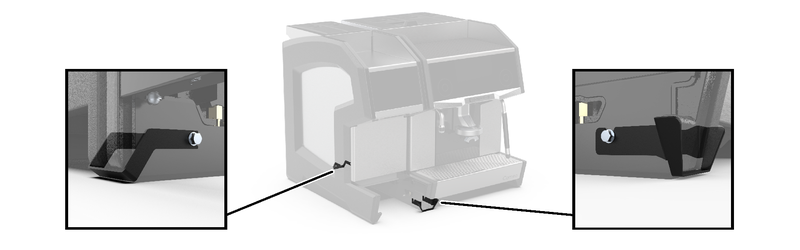

4. Si assemblés, retirer les liaisons.

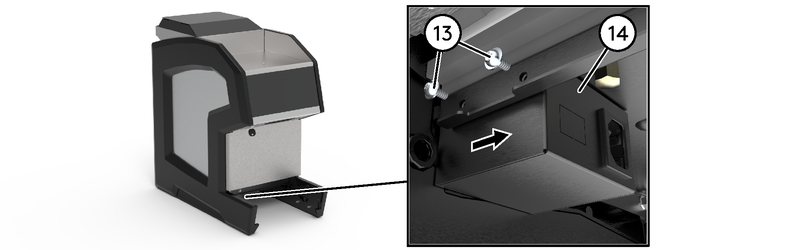

5. Retirer les vis (13) pour libérer le boîtier (14).

6. Déplacer le boîtier (14) pour permettre le retrait ultérieur du cache-pied.



7. Retirez le panneau d'accès avant de lever la machine.



8. Incliner la machine sur le côté. Remplacer un pied à la fois.

   	Avertissement

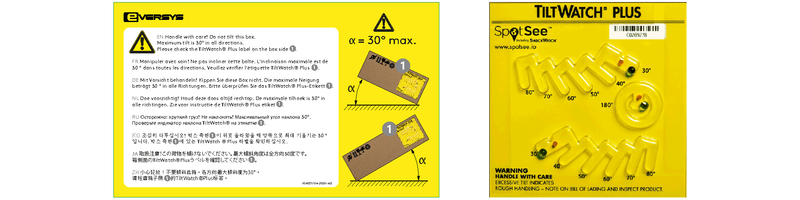

   	Deux personnes sont nécessaires. L'un pour maintenir l'inclinaison de la machine et l'autre pour remplacer le pied. Les machines ne doivent pas être inclinées de plus de 30° pendant la manipulation. Si tel est le cas, attendez 24 heures avant de la redémarrer. Ne pas faire de mouvements brusques, car cela pourrait blesser quelqu'un ou endommager la machine.

Instruction pour un pied :

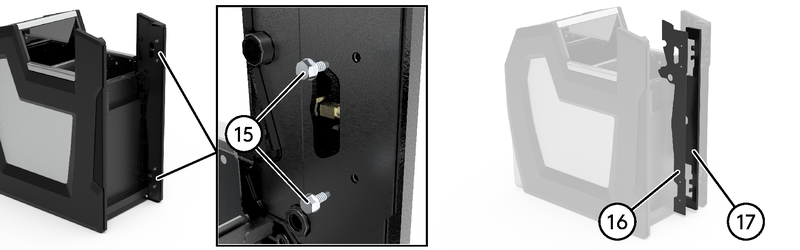

1. Retirer les 4 vis (15).

2. Retirer la plaque de protection (16).

3. Retirer le pied (17).

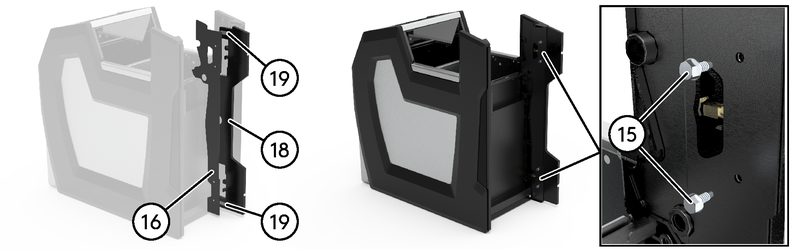

4. Si l'on installe le pied haut (18) et si les bandes de glissement (19) ne sont pas collés :

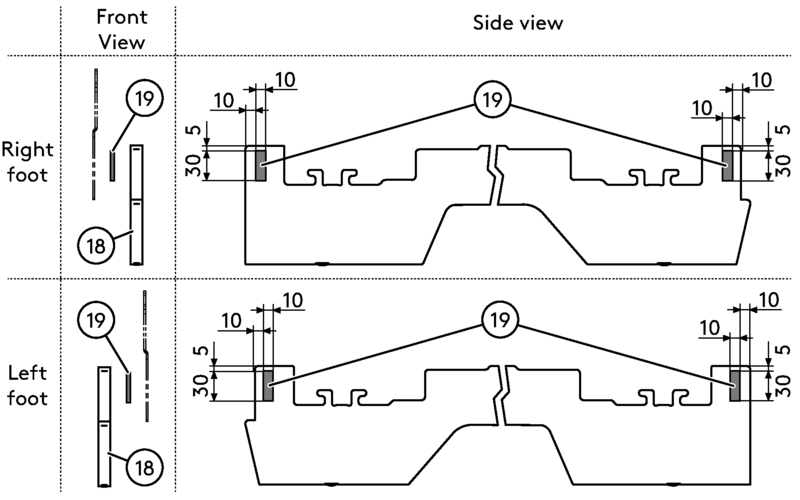

   1. Coller les bandes de glissement (19) sur le pied (18) comme indiqué sur l'image.



5. Installer le nouveau pied.

6. Installer la plaque de protection (16).

   	Note
   	Si le pied haut est installé, s'assurer que les bandes de glissement (19) sont en contact avec la plaque de protection (16). Si ce n'est pas le cas, démonter et coller de nouvelles bandes de glissement, nettoyer la surface et les coller de l'autre côté du pied.

7. Serrer les 4 vis (15).



8. Remontez dans l'ordre inverse.

Répéter les opérations sur l'autre pied.

Remettre la machine sur ses pieds.

	Avertissement
	Soulever des objets lourds peut entraîner des blessures. Deux personnes sont nécessaires pour soulever la machine. Ne soulevez pas la machine par le bassinet ou le bec café. Ne pas faire de mouvements brusques, car cela pourrait blesser quelqu'un ou endommager la machine.

Remontez dans l'ordre inverse.

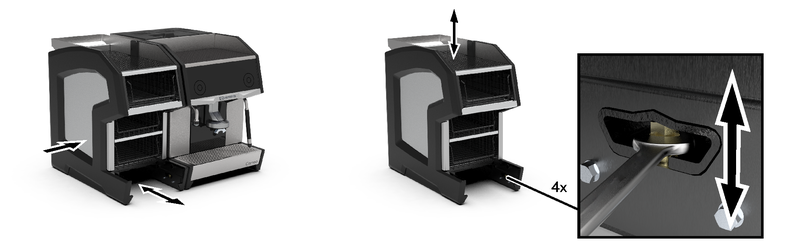

Ajustez la position de la machine en fonction de la configuration du comptoir.

Si nécessaire, mettre la machine à niveau en réglant les quatre vis de nivellement (clé de 10).

	Note
	Jeu de nivellement = 10 mm (0,4 po).
