Ersetzen Sie die Füße der Cameo (Kaffeemaschine und Zubehör)

Schalten Sie das Gerät am Hauptschalter aus, stellen Sie ihn auf "0" (AUS).

Trennen Sie das Gerät vom Stromnetz.

	Wichtig
	Warten Sie 5 Minuten, bis sich der Kondensator entladen hat.

Cameo:

1. Entfernen Sie alle Module aus der Maschine.

2. Verriegeln Sie das Display wieder in seiner ursprünglichen Position.

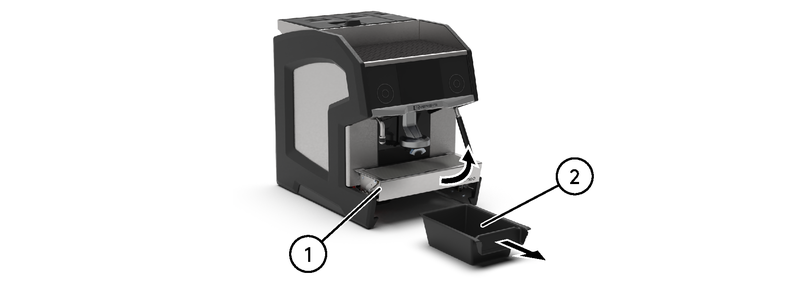

3. Heben Sie die Tropfschale (1) an und nehmen Sie die Kaffeesatzschublade (2) heraus.

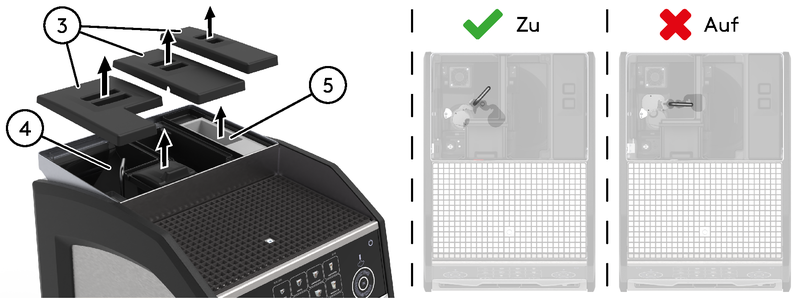

4. Entfernen Sie die Deckel (3).

5. Entriegeln Sie (geschlossene Position) und nehmen Sie die Bohnenbehälter (4) heraus.

6. Entfernen Sie den Spender für Reinigungskugeln (5).

   	Warnung
   	Everclean und Eversys Reinigungskugeln sollten als potenziell gefährliche Substanzen behandelt werden. Bei der Durchführung aller Arbeiten an der Maschine müssen die lokalen Sicherheitsvorschriften befolgt werden. Es ist unbedingt erforderlich, bei der Arbeit mit möglicherweise gefährlichen Materialien Schutzhandschuhe und Schutzbrille zu tragen.



7. Kippen Sie das Gerät auf eine saubere Unterlage (mit Schaumstoff oder einem weichen Tuch geschützt), um Kratzer auf dem Bedienfeld zu vermeiden.

   	Warnung
   	Das Heben schwerer Gegenstände kann zu Verletzungen führen. Zum Anheben der Maschine sind zwei Personen erforderlich. Heben Sie das Gerät nicht an der Abtropfschale oder am Kaffeeauslauf an. Führen Sie keine plötzlichen Bewegungen aus, da dies zu Verletzungen oder Schäden an der Maschine führen kann.

C'choco:

1. Entfernen Sie alle elektrischen Anschlüsse und alle Schläuche, die mit der Cameo verbunden sind.

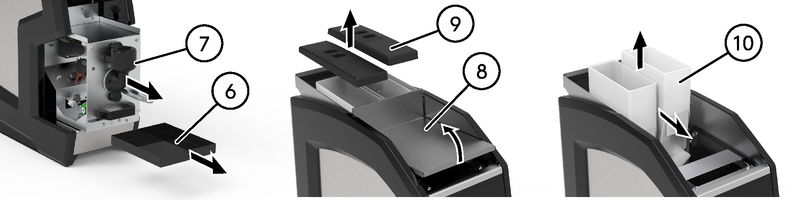

2. Entfernen Sie die Platte (6) und das Pulvermodul (7).

3. Entfernen Sie die obere Platte (8) und die Pulverbehälterdeckel (9).

4. Ziehen Sie an den Behältern (10) und heben Sie sie an, um sie zu entfernen.



5. Schließen und verriegeln Sie die Klappe.

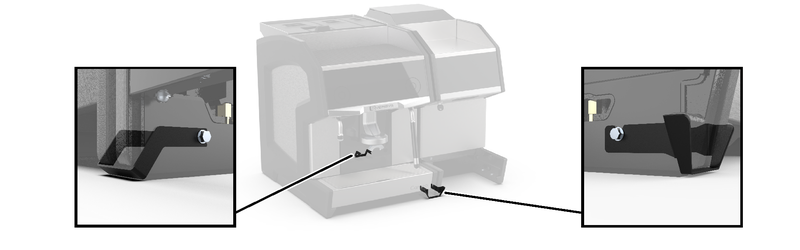

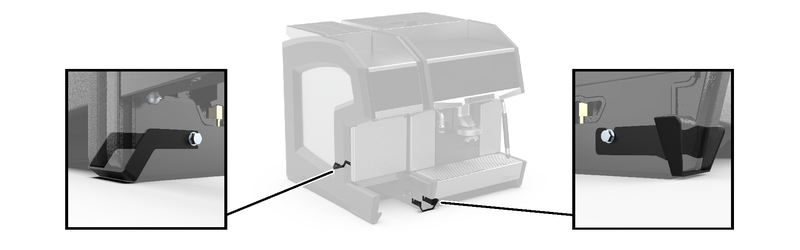

6. Falls montiert, entfernen Sie die Kupplungen.

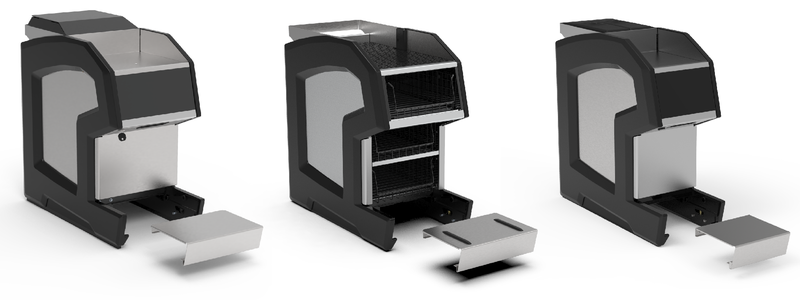

7. Entfernen Sie vor dem Anheben die Abdeckung.



8. Kippen Sie das Gerät auf eine saubere Unterlage (mit Schaumstoff oder einem weichen Tuch geschützt), um Kratzer auf dem Bedienfeld zu vermeiden.

   	Warnung
   	Das Heben schwerer Gegenstände kann zu Verletzungen führen. Zum Anheben der Maschine sind zwei Personen erforderlich. Führen Sie keine plötzlichen Bewegungen aus, da dies zu Verletzungen oder Schäden an der Maschine führen kann.

C'cup heater:

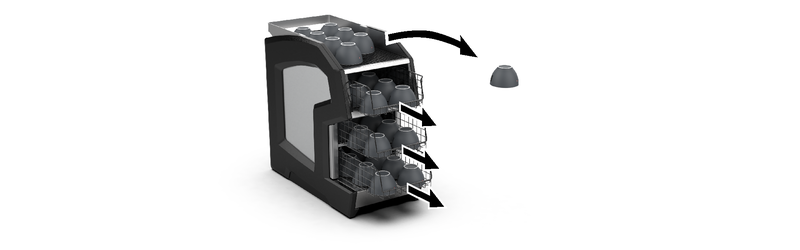

1. Entfernen Sie die Tassen und die Schubladen.



2. Falls montiert, entfernen Sie die Kupplungen.



3. Entfernen Sie vor dem Anheben die Abdeckung.



4. Kippen Sie das Gerät auf eine saubere Unterlage (mit Schaumstoff oder einem weichen Tuch geschützt), um Kratzer auf dem Bedienfeld zu vermeiden.

   	Warnung
   	Das Heben schwerer Gegenstände kann zu Verletzungen führen. Zum Anheben der Maschine sind zwei Personen erforderlich. Führen Sie keine plötzlichen Bewegungen aus, da dies zu Verletzungen oder Schäden an der Maschine führen kann.

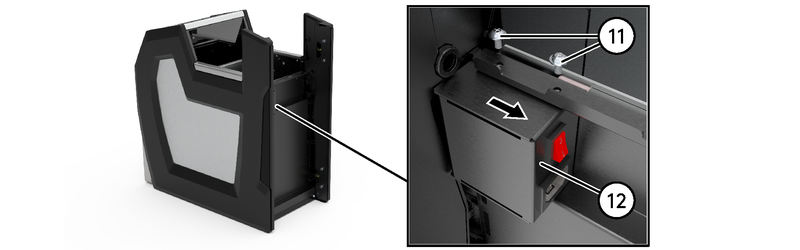

5. Entfernen Sie die Schrauben (11), um das Gehäuse (12) zu lösen.

6. Verschieben Sie das Gehäuse (12), damit die Fußabdeckung später entfernt werden kann.



C'fridge beside:

1. Entfernen Sie die Milchschläuche, die mit der Kaffeemaschine verbunden sind.

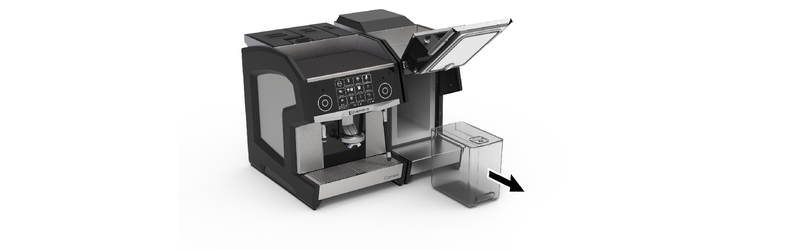

2. Nehmen Sie den Milchtank heraus und bewahren Sie ihn zur späteren Verwendung auf.

   	Anmerkung
   	Lagern Sie den Tank an einem kühlen und trockenen Ort. Achten Sie darauf, dass keine Fremdkörper hineingelangen.



3. Schließen und verriegeln Sie die Klappe.

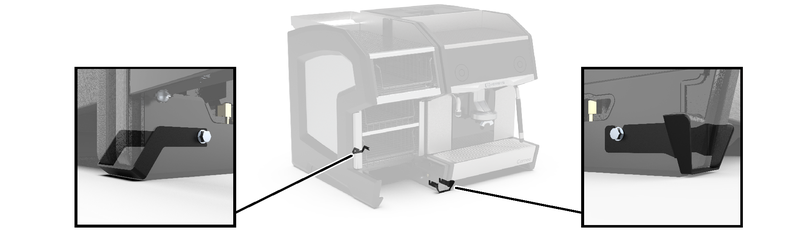

4. Falls montiert, entfernen Sie die Kupplungen.

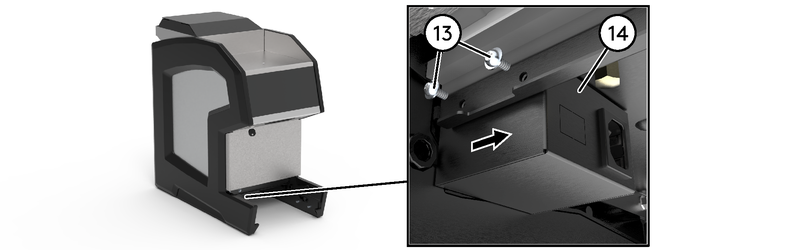

5. Entfernen Sie die Schrauben (13), um das Gehäuse (14) zu lösen.

6. Verschieben Sie das Gehäuse (14), damit die Fußabdeckung später entfernt werden kann.



7. Entfernen Sie vor dem Anheben die Abdeckung.



8. Kippen Sie die Maschine von der Seite. Ersetzen Sie einen Fuß nach dem anderen.

   	Warnung
   	Es werden zwei Personen benötigt. Eine, um die Maschine in der Neigung zu halten, und die andere, um den Fuß zu ersetzen. Die Maschinen sollten bei dem Vorgang nicht mehr als 30° gekippt werden. Wenn dies der Fall ist, warten Sie 24 Stunden, bevor Sie den Kühlschrank neu starten. Führen Sie keine plötzlichen Bewegungen aus, da dies zu Verletzungen oder Schäden an der Maschine führen kann.

Montageanleitung:

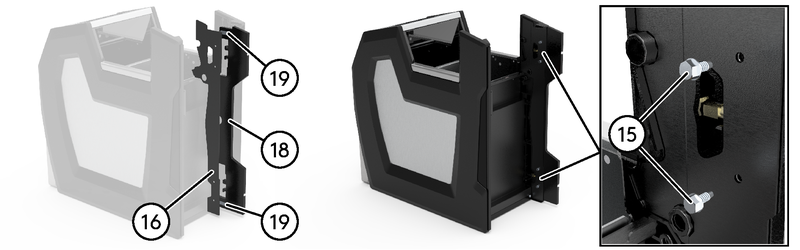

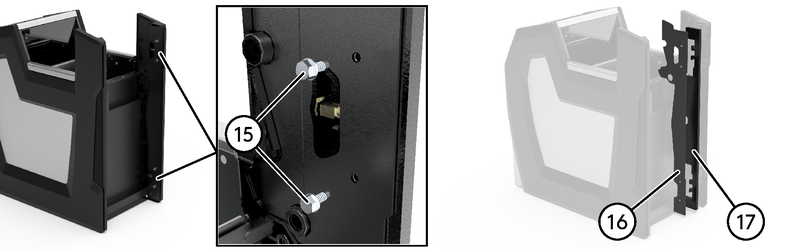

1. Entfernen Sie die 4 x Schrauben (15).

2. Entfernen Sie die Abdeckplatte (16).

3. Entfernen Sie den Fuß (17).



4. Wenn Sie den hohen Fuß (18) montieren und das Gleitband (19) nicht verklebt ist:

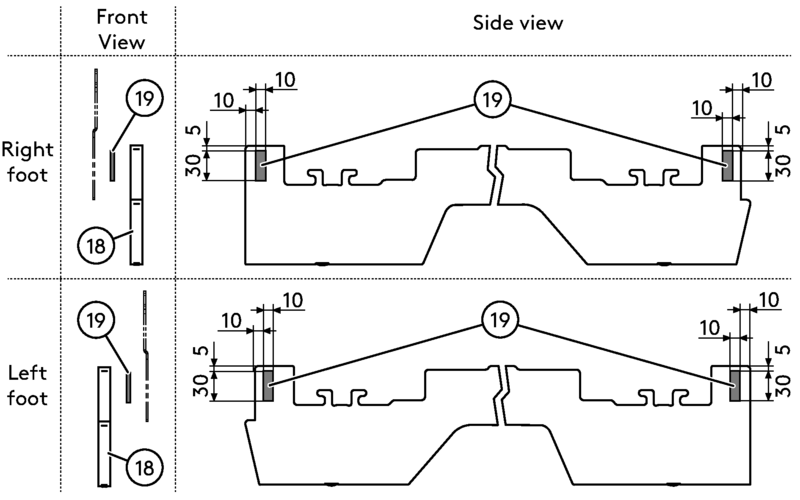

   1. Kleben Sie das Gleitband (19) gemäß der Abbildung auf den Fuß (18).



5. Setzen Sie den neuen Fuß ein.

6. Bringen Sie die Abdeckplatte (16) an.

   	Anmerkung
   	Bei der Montage des hohen Fußes ist darauf zu achten, dass das Gleitband (19) an der Abdeckplatte (16) anliegt. Sollte dies nicht der Fall sein, entfernen und kleben Sie neues Gleitband, reinigen Sie die Oberfläche und kleben Sie sie auf die andere Seite des Fußes.

7. Ziehen Sie die 4 x Schrauben (15) fest.



8. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Wiederholen Sie den Vorgang mit dem anderen Fuß.

Kippen Sie die Maschine wieder auf ihre Füße.

	Warnung
	Das Heben schwerer Gegenstände kann zu Verletzungen führen. Zum Anheben der Maschine sind zwei Personen erforderlich. Heben Sie das Gerät nicht an der Abtropfschale oder am Kaffeeauslauf an. Führen Sie keine plötzlichen Bewegungen aus, da dies zu Verletzungen oder Schäden an der Maschine führen kann.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

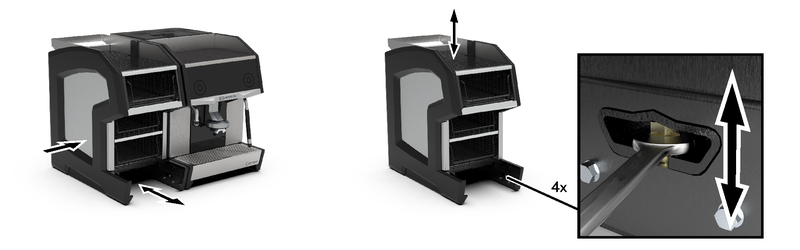

Passen Sie die Maschinenposition gemäß der Arbeitsplattenkonfiguration an.

Wenn notwendig, nivellieren Sie die Maschine mit Hilfe der vier Justierschraube (Schraubenschlüssel Größe 10).

	Anmerkung
	Spiel beim Justieren = 10 mm (0,4 Zoll).
