Remplacer le système de fermeture V1 du bac à grains Cameo

Déverrouillez les bacs à grains (position fermée).

Retirez les couvercles du bac à grains.

Retirez le bac à grains. Retirez les grains et conservez-les pour une utilisation ultérieure.

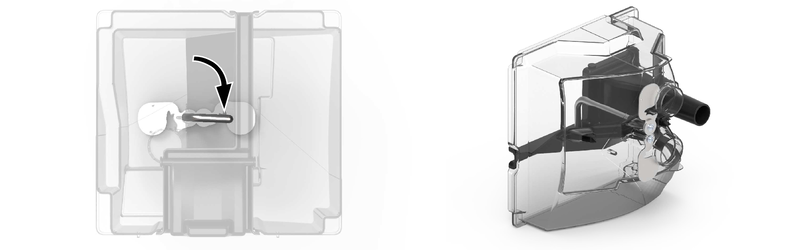

Mettez le bac à grains en position ouverte.

Déplacez le bac à grains sur sa face plane.

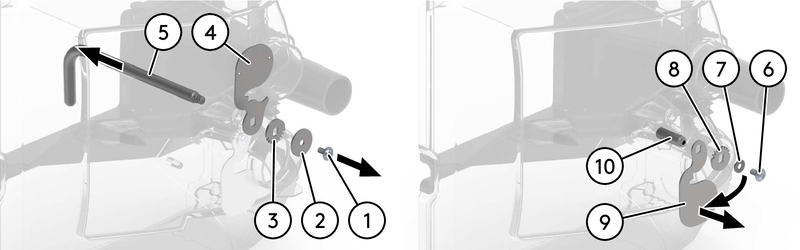

Retirez la vis (1), la rondelle (2) et l'engrenage (3).

Retirez la plaque de fermeture (4) et la poignée de fermeture (5).

Tournez, retirez et désassemblez la vis (6), la rondelle incurvée (7), l'engrenage (8), la plaque de fermeture (9) et l'axe (10).

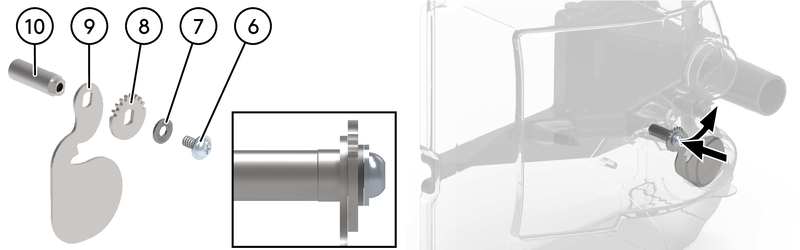

Assemblez l'axe (10), la plaque de fermeture (9), l'engrenage (8), la rondelle incurvée (7) et la vis (6).

Installez et tournez l'ensemble en position fermée.

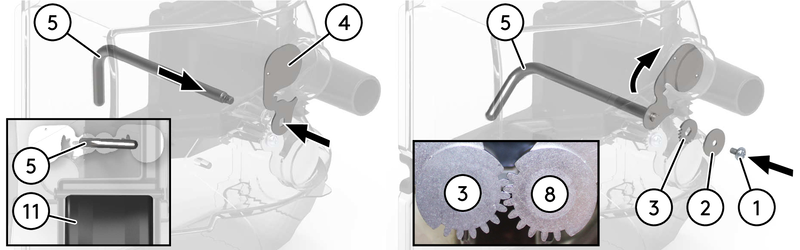

Installez et tournez la plaque de fermeture (4) et la poignée de fermeture (5) en position fermée.

	Note
	Assurez-vous que la poignée de fermeture (4) est correctement positionnée. En position ouverte, elle doit être parallèle à la chute de poudre de café (11).

Installez et ajustez l'engrenage (3) avec l'engrenage (8).

	Note
	Maintenez la poignée de fermeture (5) enfoncée pour permettre l'installation de l'engrenage (3). Inversez le sens de l'engrenage si l'assemblage n'est pas possible. Les pièces ne sont pas symétriques.

Installez et serrez la rondelle (2) avec la vis (1).
