Ersetzen des V1 Bohnenbehälterverschluss bei der Cameo

Verriegeln Sie die Bohnenbehälter (Stellung Geschlossen)

Entfernen Sie die Deckel der Bohnenbehälter.

Entfernen Sie die Bohnenbehälter. Bohnen herausnehmen und für die spätere Verwendung aufbewahren.

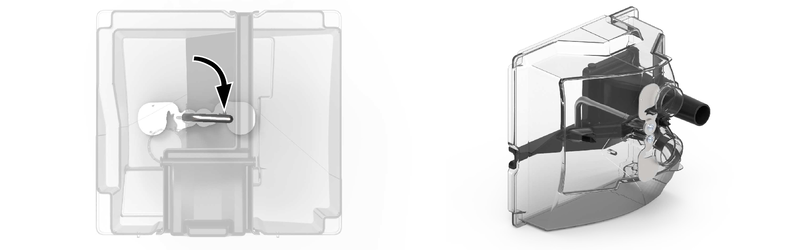

Öffnen Sie den Bohnenbehälter.

Stellen Sie den Bohnenbehälter auf seine flache Seite.

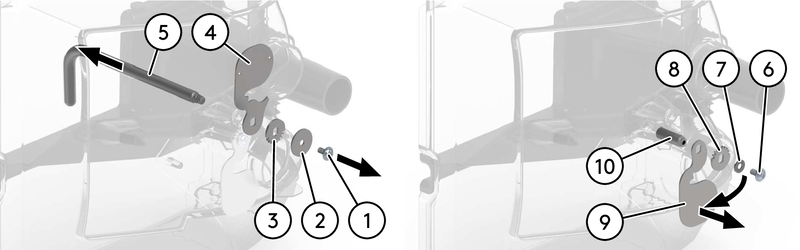

Entfernen Sie die Schraube (1), die Unterlegscheibe (2) und das Zahnrad (3).

Entfernen Sie die Verschlussplatte (4) und den Verschlussgriff (5).

Demontieren Sie die Schraube (6), die gewölbte Unterlegscheibe (7), das Zahnrad (8), die Verschlussplatte (9) und die Achse (10).

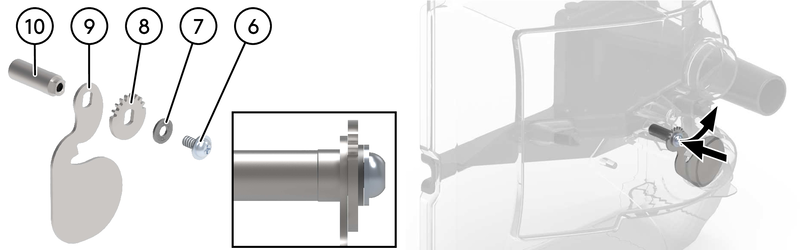

Montieren Sie die Achse (10), die Verschlussplatte (9), das Zahnrad (8), die gebogene Scheibe (7) und die Schraube (6).

Montieren Sie den Verschluss und drehen Sie ihn in die geschlossene Position..

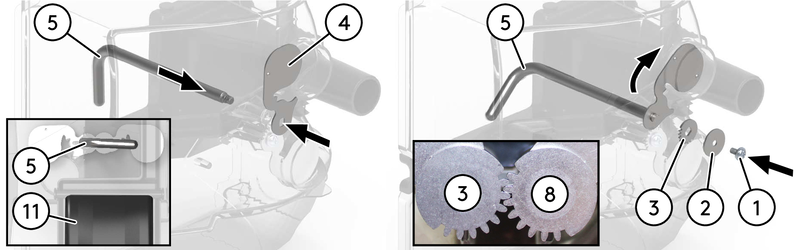

Bringen Sie die Verschlussplatte (4) und den Verschlussgriff (5) an und drehen Sie sie in die geschlossene Position.

	Anmerkung
	Achten Sie darauf, dass der Verschlussgriff (4) richtig positioniert ist. In geöffneter Stellung sollte er parallel zum Kaffeepulverschacht (11) stehen.

Installieren Sie die zwei Zahnräder (3) und (8) wie auf dem Bild gezeigt.

	Anmerkung
	Halten Sie den Schließgriff (5) gedrückt, um den Einbau des Zahnrads (3) zu ermöglichen. Falls eine Montage nicht möglich ist, drehen Sie die Zahnräder. Die Teile sind nicht symmetrisch.

Setzen Sie die Unterlegscheibe (2) mit der Schraube (1) ein und ziehen Sie sie fest.
