Remplacer la base de la vanne (Art. Nr. 112016) sur un échangeur lait Legacy+

Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

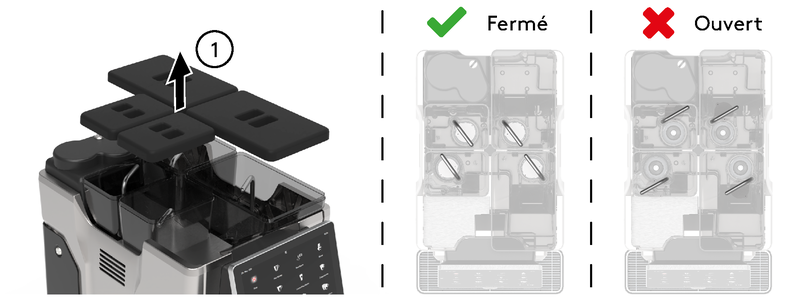

Desserrez la vis (Torx T20) pour libérer (1) le pupitre. Levez et verrouillez le pupitre (2).

Retirez la porte de la poudre (3)

Soulevez et dégagez le panneau avant (4).

Débranchez le connecteur de masse situé sur le côté droit du panneau avant (5) et retirez-le (6).

Si vous utilisez un module poudre :

1. Débranchez le tube (7) du mélangeur.

2. Tournez la poignée vers le haut (sens antihoraire) (8) pour déverrouiller le mélangeur.

3. Retirez le mélangeur (9) et la canal de poudre (10).



4. Retirez les couvercles des bacs de poudre (11).



Retirez chaque couvercle de bac à grains (12).

Déverrouillez chaque bac à grains (position fermée).

Retirez les bacs à grains (13).

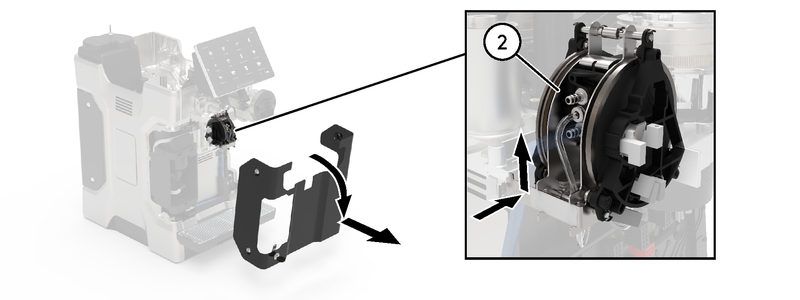

Retirez l'échangeur de chaleur lait (14).

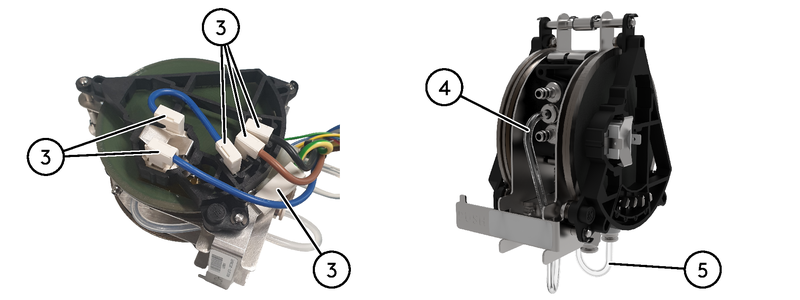

Déconnectez les connecteurs (15) pour faciliter la suite des opérations (étape facultative).

Débrancher les tubes (16 et 17).

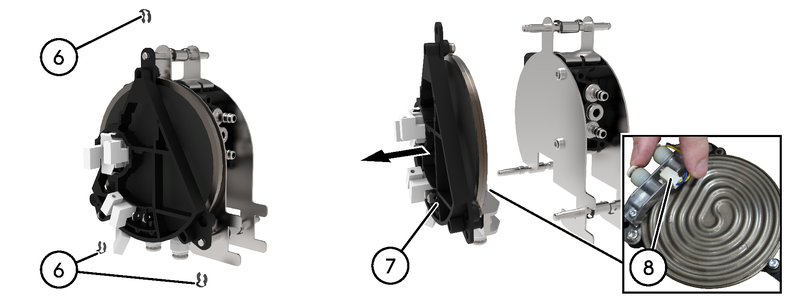

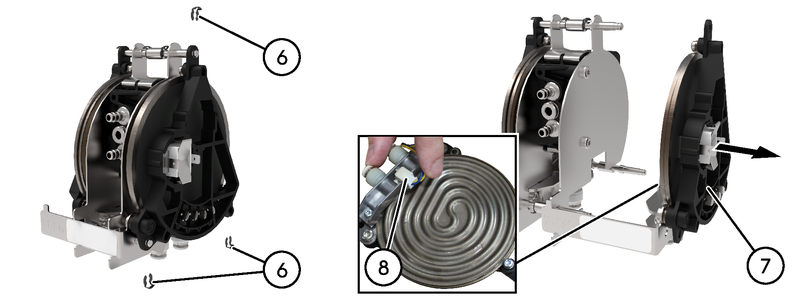

Retirer les circlips (18).

Retirer l'échangeur de chaleur (19).

Déconnecter les connecteurs (20).

Répétez les opérations de l'autre côté.

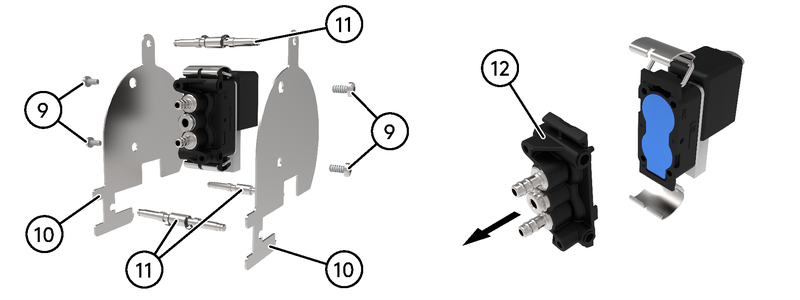

Retirer les vis (21).

Retirer les plaques de protection (22).

Retirer les goujons (23).

Remplacer la base de la vanne (24) par la nouvelle.

	Note
	Veiller à ne pas pincer ou casser la membrane lors de la remise en place de la base de la vanne. La base de la vanne doit s'adapter parfaitement à la vanne. Les goupilles de positionnement facilitent l'installation.

Remontez dans l'ordre inverse.

Branchez la machine sur le secteur.

Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).

Vérifiez qu'il n'y a pas de fuites.

Préparez un produit à base de lait pour tester la présence de fuites.
