Ersetzen Sie den Ventilsockel (Art. Nr. 112016) bei einem Legacy+ Milchwärmetauscher

Schalten Sie das Gerät am Hauptschalter aus, stellen Sie ihn auf "0" (AUS).

Trennen Sie das Gerät vom Stromnetz.

	Wichtig
	Trennen Sie das Gerät vom Netz, schalten Sie es aus und warten Sie 5 Minuten, bis sich der Kondensator entladen hat.

Drehen Sie die Schraube (Torx T20), um das Schaltpult zu öffnen (1). Heben Sie es an und verriegeln Sie es wieder (2).

Entfernen Sie die Pulver - Modul - Abdeckung (3).

Heben Sie die Abdeckung (4) an und entfernen Sie diese.

Trennen Sie den Erdungsanschluss auf der rechten Seite der Frontplatte (5) und entfernen Sie die diese (6).

Bei Verwendung eines Pulvermoduls:

1. Ziehen Sie den Schlauch (7) vom Mixer ab.

2. Drehen Sie den Griff nach oben (gegen Uhrzeigersinn) (8), um den Mixer zu entriegeln.

3. Entfernen Sie den Mixer (9) und den Pulverschacht (10).



4. Entfernen Sie den Pulverbehälter (11).

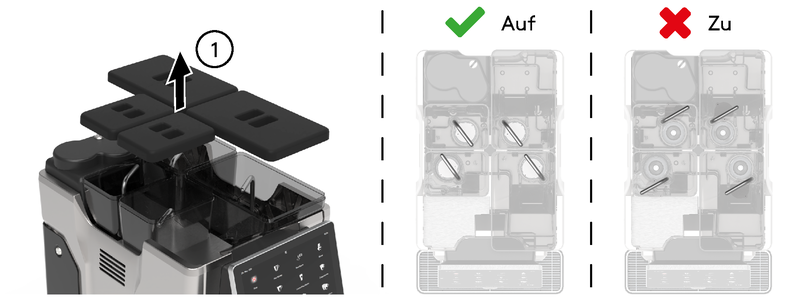

Nehmen Sie den Deckel des Bohnenbehälters (12) ab.

Schließen Sie die Bohnenbehälter (Position Geschlossen).

Entfernen Sie die Bohnenbehälter (13).

Entfernen Sie den Milchwärmetauscher (14).

Trennen Sie die Steckverbinder (15) ab, um die weiteren Schritte zu erleichtern (optionaler Schritt).

Ziehen Sie die Röhren (16 und 17) ab.

Entfernen Sie die Sprengringe (18).

Entfernen Sie den Wärmetauscher (19).

Steckverbinder (20) abziehen.

Wiederholen Sie den Vorgang auf der anderen Seite.

Entfernen Sie die Schrauben (21).

Entfernen Sie die Schutzplatten (22).

Entfernen Sie die Bolzen (23).

Ersetzen Sie den Ventilsockel (24) durch den neuen.

	Anmerkung
	Achten Sie darauf, dass die Membrane nicht eingeklemmt oder zerbrochen wird, wenn Sie den Ventilsockel wieder einsetzen. Der Ventilsockel muss perfekt auf das Ventil passen. Passstifte erleichtern die Montage.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Schließen Sie die Maschine an das Stromnetz an.

Schalten Sie die Maschine am Hauptschalter ein.„1“ oder „I“ (EIN)

Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.

Stellen Sie ein Milchprodukt her, um zu prüfen, ob die Maschine dicht ist.
