Mettre à niveau votre Cameo avec la mousse froide V2 (everfoam non installée) (Art. Nr. 109110)

Important

Chauffez les tubes avant de les plier en les frottant entre les doigts. Veillez à plier délicatement les tubes. Un risque de fuite à moyen/long terme peut survenir si elles sont pliées trop fort et sans chauffage préalable.

Le pont de détection de mousse froide (Art. Nr. 108739) est utilisé uniquement pour Enigma. Conservez-le pour l'utiliser sur Enigma ou recyclez-le conformément à la réglementation locale.

Pour plus d'informations sur les composants du lait V2 et les pièces de rechange à commander, reportez-vous à TI-118 Bloc de raccordement pour lait V2 et mousse froide V2 sur Cameo.

Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

Retirez le module lait.
Retirez le module vapeur.
Retirez les vis et les rondelles (1) (conservez-les pour une utilisation ultérieure).
Desserrez la vis (2).
Faites glisser la plaque vapeur (3) vers la gauche et démontez-la du module à vapeur.
Retirez la vis (4).
Retirez la goupille d'arrêt (5) (conservez-la pour une utilisation ultérieure).
Retirez le bloc de raccordement lait (6) (conservez-le pour une utilisation ultérieure).
Installez les raccords lait (7). Graissez avec de la graisse Molykote (Art. Nr. 101180 / SAP 8040150056) les joints toriques pour éviter les fuites.
Remontez dans l'ordre inverse le bloc de raccordement lait (6) sur la plaque vapeur.

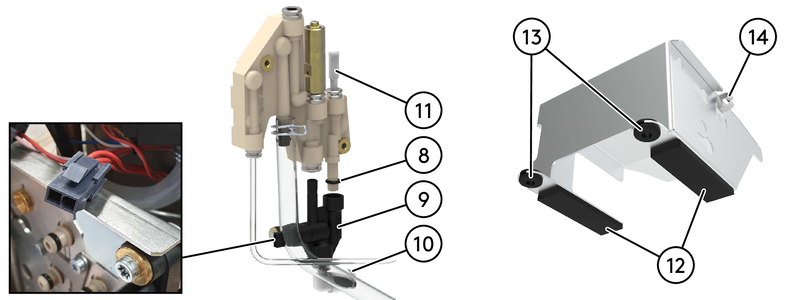

Installez le joint torique Ø6x2 mm (8), le bloc de mousse froide (9) et le raccord (10) fournis dans le kit. Graissez avec de la graisse Molykote (Art. Nr. 101180 / SAP 8040150056) les joints toriques pour éviter les fuites.
Installez le bouchon blanc (11).
Connectez la mousse de lait froid V2 (9) à l'aide du connecteur à 3 fils (2 rouges et 1 rouge/blanc) dissimulé derrière la plaque vapeur.
Assemblez le couvercle de la pompe air à l'aide des bandes Velcro (12), des œillets de fixation (13) et du serre-câble (14) fournis dans le kit.

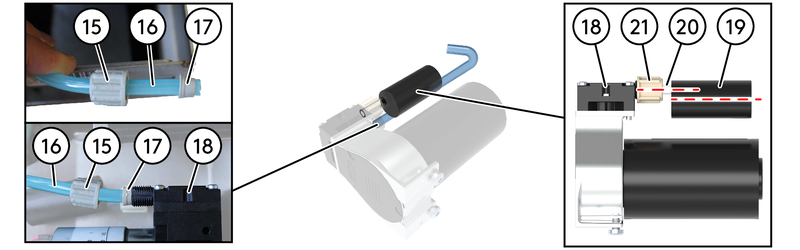

Assemblez et raccordez le raccord (15), le tuyau bleu (16) et la rondelle conique (17) fournis dans le kit à la pompe à air (18).

	Note
	Serrez le raccord à la main.

Assemblez et raccordez le silencieux (19), le tuyau (20) et le raccord (21) fournis dans le kit à la pompe à air (18).

Important

Assurez-vous que le silencieux (19) est décalé par rapport à son axe.

Laissez un espace entre les vis et la pompe pour installer le couvercle.

	Note
	Serrez le raccord à la main.

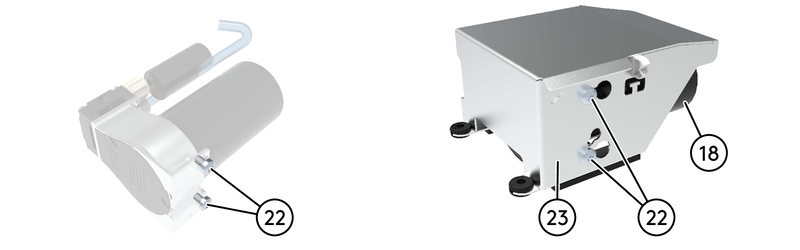

Serrez les vis (22) à la main.

Assemblez la pompe air (18) avec son couvercle (23).

	Important
	Utilisez le trou oblong pour insérer les vis de la pompe air à travers le couvercle.

Serrez les vis (22).

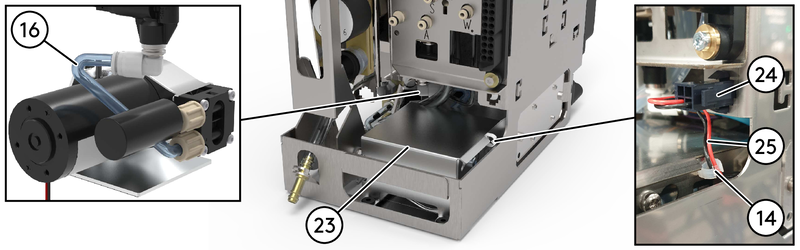

Fixez le couvercle de la pompe air (23) sur le châssis.

	Important
	Alignez le couvercle de la pompe air sur le goujon du module vapeur.

Branchez le tuyau bleu (16) provenant de la pompe air. Si nécessaire, ajustez la longueur du tuyau.

	Important
	Assurez-vous que le tube n'est pas pincé.

Branchez le connecteur de la pompe air (24).
Fixez le faisceau de câbles (25) dans le serre-câble (14).
Remettez la plaque vapeur sur le module vapeur.

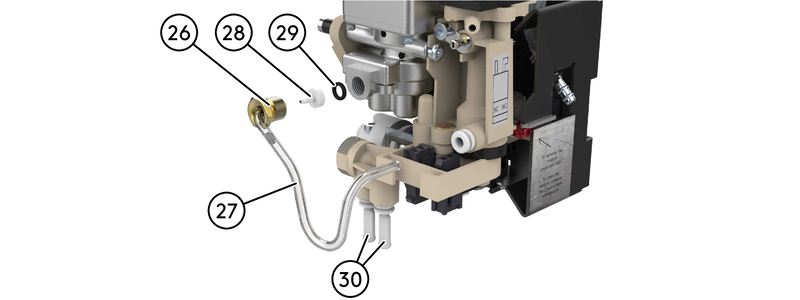

Desserrez l'écrou (26).
Débranchez le tuyau (27).
Retirez le raccord (28) et le joint torique Ø4,47 x 1,78 mm (29). Graissez avec de la graisse Molykote (Art. Nr. 101180 / SAP 8040150056) les joints toriques pour éviter les fuites.
Si existants, retirez les bouchons blancs (30).
Recyclez toutes les pièces retirées conformément à la réglementation locale.

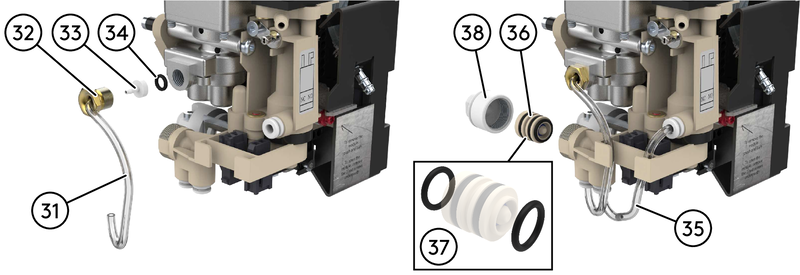

Assemblez le tube sans la buse (31), l'écrou (32) et le raccord (33) avec le joint torique (34) fourni dans le kit. Graissez avec de la graisse Molykote (Art. Nr. 101180 / SAP 8040150056) les joints toriques pour éviter les fuites.
Serrez les pièces précédemment assemblées dans le module lait.
Branchez le tube avec la buse (35) fournie dans le kit.

Installez le clapet anti-retour (36) avec les joints toriques Ø9,25X1,78 mm (37) et le couvercle pour mousse de lait froid (38) fournis dans le kit. Graissez avec de la graisse Molykote (Art. Nr. 101180 / SAP 8040150056) les joints toriques pour éviter les fuites.

	Important
	Commencez par serrer à la main le couvercle de la mousse de lait froid (38). Serrez ensuite soigneusement à l'aide d'une clé. Si vous serrez trop le couvercle, vous risquez de casser le bloc de mousse de lait froid.

Remontez dans l'ordre inverse.
Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).
Vérifiez qu'il n'y a pas de fuites.
Réglez la Température lait et la Texture mousse. Allez dans Menu > Produits et touches > Produit à base de lait.
