Installer une carte CAFIX sur la carte Légacy MAIOR-03A.

Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

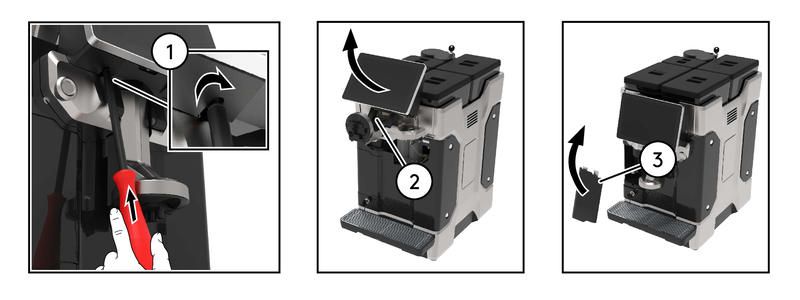

Desserrez la vis (Torx T20) pour libérer (1) le pupitre. Levez et verrouillez le pupitre (2).

Retirez la porte de la poudre (3)

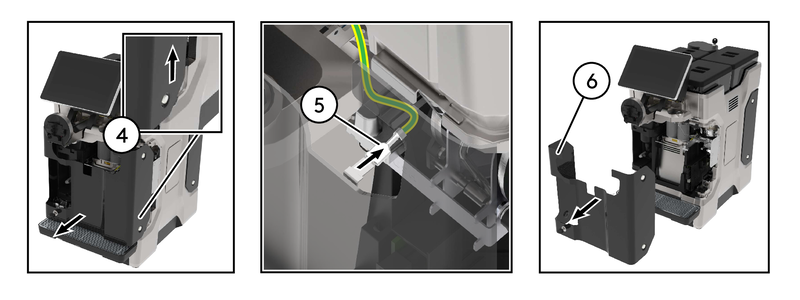

Soulevez et dégagez le panneau avant (4).

Débranchez le connecteur de masse situé sur le côté droit du panneau avant (5) et retirez-le (6).

Si vous utilisez un module poudre :

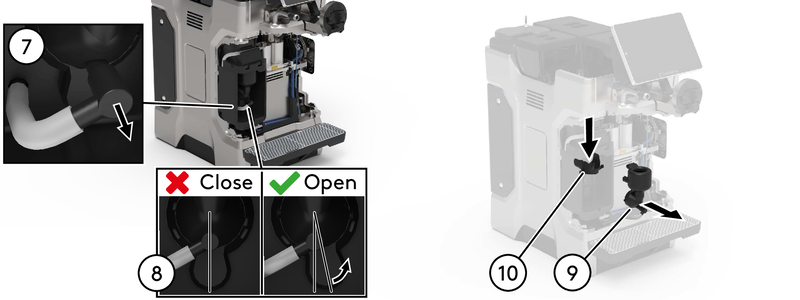

1. Débranchez le tube (7) du mélangeur.

2. Tournez la poignée vers le haut (sens antihoraire) (8) pour déverrouiller le mélangeur.

3. Retirez le mélangeur (9) et la canal de poudre (10).

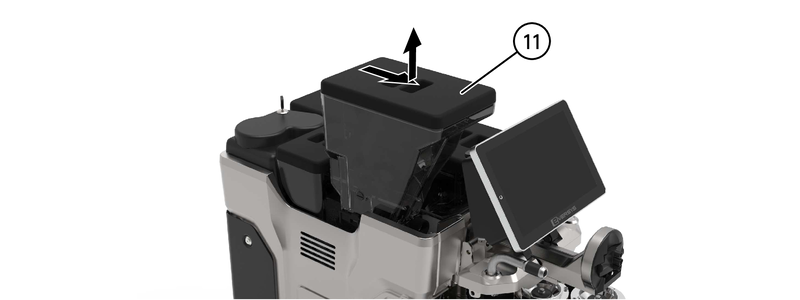

4. Retirez les couvercles des bacs de poudre (11).

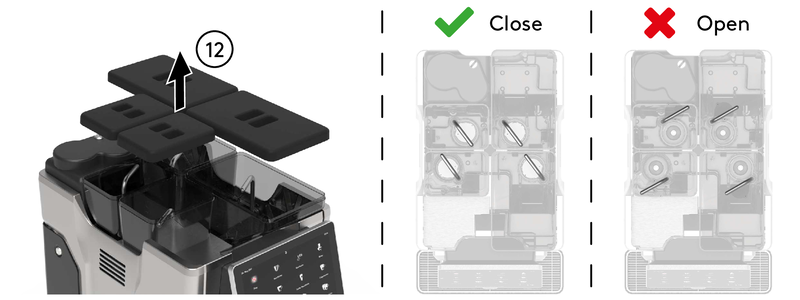

Retirez chaque couvercle de bac à grains (12).

Déverrouiller chaque bac à grains (position fermée).

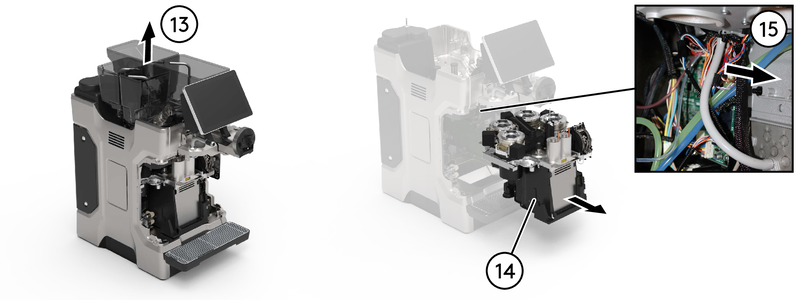

Retirez les bacs à grains (13).

Retirez le tiroir (14).

	Note
	Prenez des photos de chaque connexion électrique et hydraulique avant toute intervention sur les modules.

Poussez les faisceaux de câbles et les tuyaux hydrauliques (15) qui cachent l'emplacement final de la carte CAFIX.

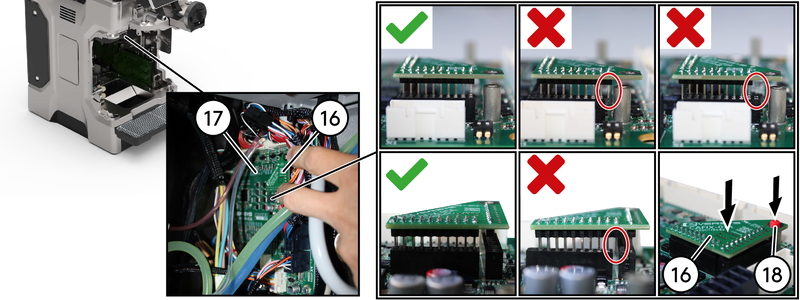

Connectez la carte CAFIX (16) à la carte MAIOR (17).

	Important
	Assurez-vous que la carte CAFIX (16) est correctement positionnée et insérée.

Installez le rivet en plastique rouge (18) pour garantir un positionnement correct.

Remontez dans l'ordre inverse.

Branchez la machine sur le secteur

Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).

Vérifiez qu'il n'y a pas de fuites.

Vérifiez si la machine ne parvient toujours pas à s'initialiser et si aucun mouvement de la chambre d'infusion n'est perceptible. Si oui, veuillez soumettre une demande.
