Installieren Sie ein CAFIX-Board auf dem Légacy MAIOR-03A-Board

Schalten Sie das Gerät am Hauptschalter aus, stellen Sie ihn auf "0" (AUS).

Trennen Sie das Gerät vom Stromnetz.

	Wichtig
	Warten Sie 5 Minuten, bis sich der Kondensator entladen hat.

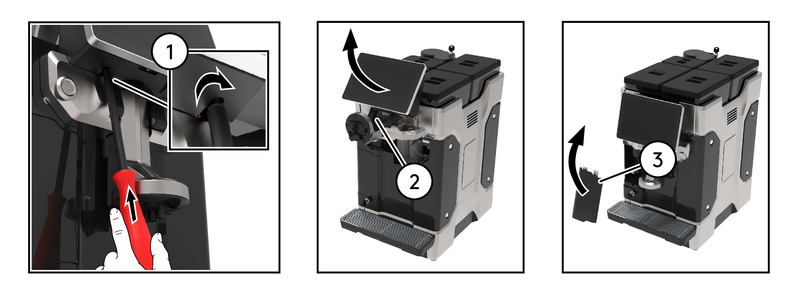

Drehen Sie die Schraube (Torx T20), um das Schaltpult zu öffnen (1). Heben Sie es an und verriegeln Sie es wieder (2).

Entfernen Sie die Pulver - Modul - Abdeckung (3).

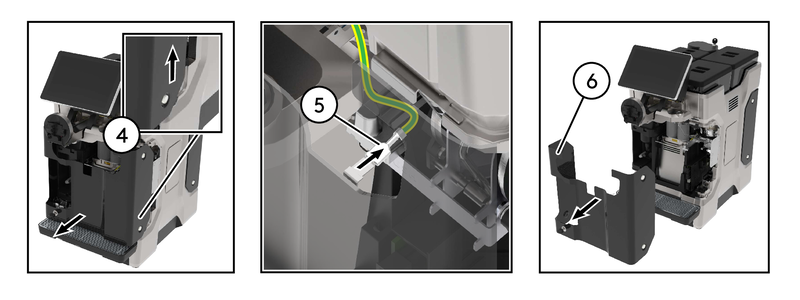

Heben Sie die Abdeckung (4) an und entfernen Sie diese.

Trennen Sie den Erdungsanschluss auf der rechten Seite der Frontplatte (5) und entfernen Sie die diese (6).

Bei Verwendung eines Pulvermoduls:

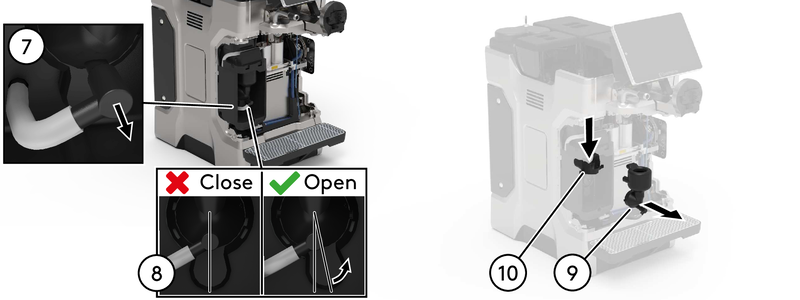

1. Ziehen Sie den Schlauch (7) vom Mixer ab.

2. Drehen Sie den Griff nach oben (gegen Uhrzeigersinn) (8), um den Mixer zu entriegeln.

3. Entfernen Sie den Mixer (9) und den Pulverschacht (10).

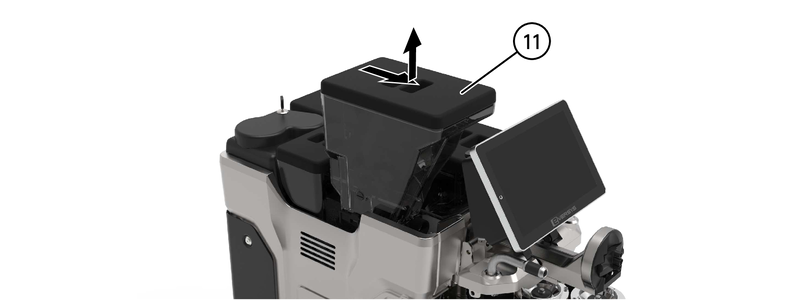

4. Entfernen Sie den Pulverbehälter (11).

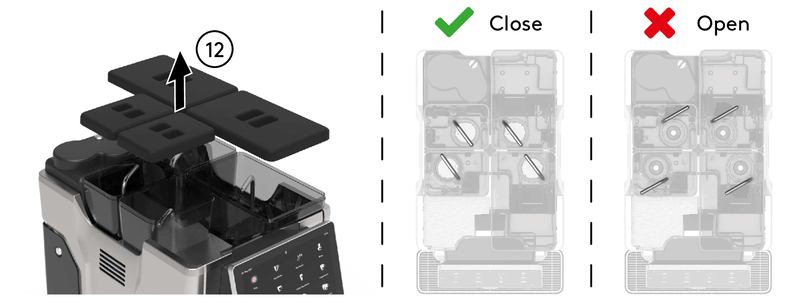

Nehmen Sie den Deckel des Bohnenbehälters (12) ab.

Schließen Sie die Bohnenbehälter (Position Geschlossen).

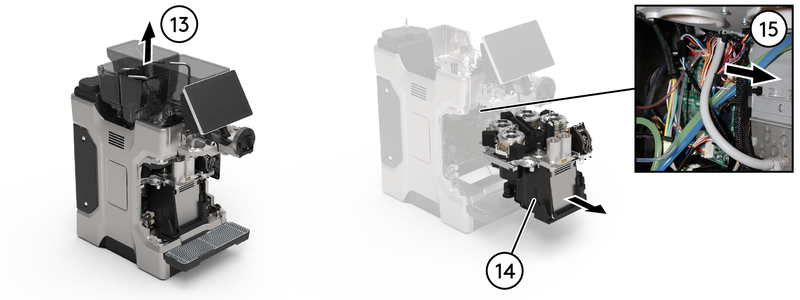

Entfernen Sie die Bohnenbehälter (13).

Nehmen Sie die das Schubladenmodul (14) heraus.

	Anmerkung
	Machen Sie Fotos von allen elektrischen und hydraulischen Verbindungen, bevor Sie an den Modulen arbeiten.

Schieben Sie die Kabelbäume und Hydraulikschläuche (15), die den Steckplatz der CAFIX-Platine verbergen, zur Seite.

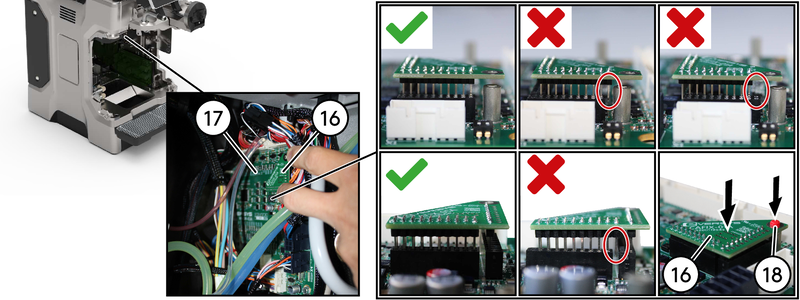

Setzen Sie das CAFIX-Board (16) in das MAIOR-Board (17) ein.

	Wichtig
	Stellen Sie sicher, dass das CAFIX-Board (16) korrekt positioniert und eingesetzt ist.

Installieren Sie die rote Kunststoffniete (18), um die korrekte Positionierung sicherzustellen.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Schließen Sie die Maschine an das Stromnetz an.

Schalten Sie die Maschine am Hauptschalter ein.„1“ oder „I“ (EIN)

Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.

Überprüfen Sie, ob die Maschine immer noch nicht initialisiert werden kann und keine Bewegung der Brühkammer zu erkennen ist. Wenn ja, senden Sie bitte eine Anfrage.
