![[Note]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
|
Note |
|---|---|
|
L’instruction montre une E’4m x-wide et comprend le retrait de grand bassinet et du grand bassinet avec rince-pichets. Pour plus d’informations sur le bassinet standard et les pièces détachées à commander, reportez-vous à TI-163 Bassinet standard V2 sur Enigma et Shotmaster. |
-
Si votre machine dispose du grand bassinet avec rince-pichets :
-

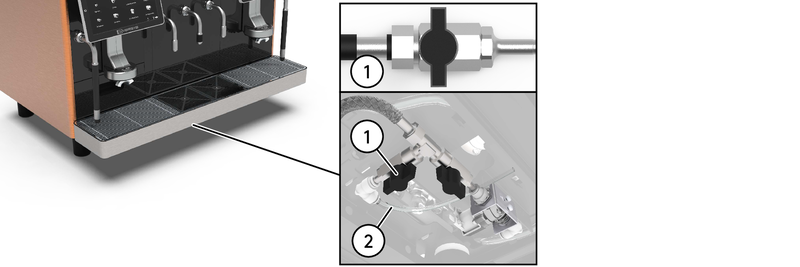

Fermez bien le robinet d’eau (1).
-
Débranchez le tuyau (2).
-
-
Déverrouillez le grand bassinet (3) à l’aide des tôles verrou (4).
Note E’2 et Shotmaster : 1 tôle verrou
E’4 x-wide et Shotmaster pro : 2 tôles verrou
-
Retirez le bassinet (3).
-

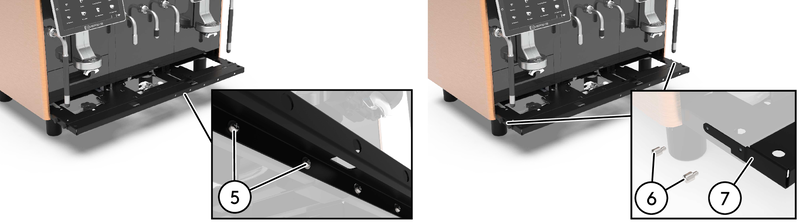

Sur E’6 ou Shotmaster pro, retirez les vis (5). Conservez-les pour un usage ultérieur. Les conserver pour une utilisation ultérieure.
-
Retirez les 4 vis à tête moletée (6).
-
Retirez le renfort du châssis (7).
-

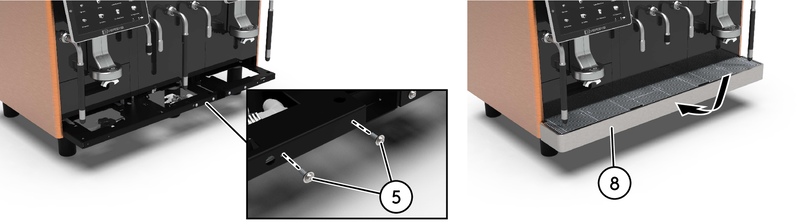

Sur E’6 ou Shotmaster pro, serrez les vis (5) précédemment retirées.
-
Installez le bassinet standard (8).
