![[Anmerkung]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
|
Anmerkung |
|---|---|
|
Die Anleitung zeigt eine E’4m x-wide und beinhaltet die Entfernung der großen Tropfschale und der großen Tropfschale mit Pitcher Rinser. Weitere Informationen über die Standard-Tropfschale und zu bestellende Ersatzteile finden Sie unter I-163 Standard-Tropfschale V2 bei Enigma und Shotmaster. |
-
Wenn Ihre Maschine über die große Tropfschale mit Pitcher Rinser verfügt:
-

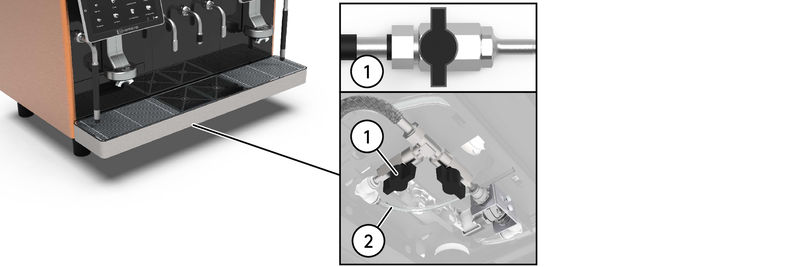

Achten Sie darauf, den Wasserhahn (1) zu schließen.
-

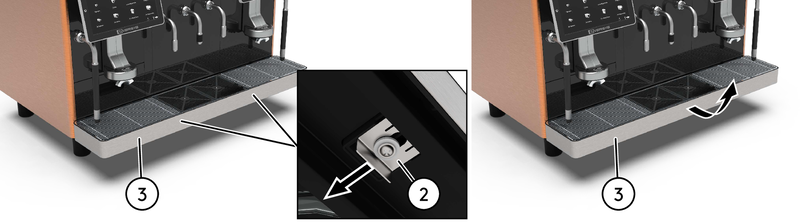

Trennen Sie den Schlauch (2).
-
-
Entriegeln Sie die große Tropfschale (3) mithilfe der Verriegelungslaschen (4).
Anmerkung E'2 und Shotmaster: 1 Verriegelungslasche
E'4 x-wide und Shotmaster pro: 2 Verriegelungslaschen
-
Entfernen Sie die Tropfschale (3).
-

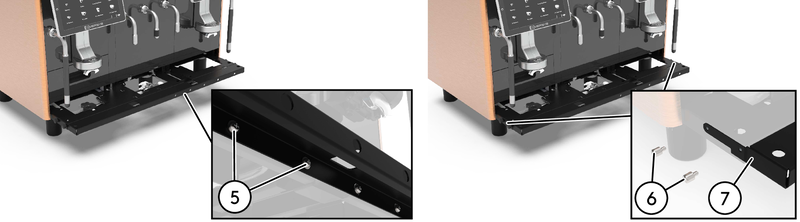

Bei E’6 oder Shotmaster pro entfernen Sie die Schrauben (5). Bewahren Sie sie zur späteren Verwendung auf.
-
Entfernen Sie die 4 Rändelschrauben (6).
-
Entfernen Sie die Chassis-Verstärkung (7).
-

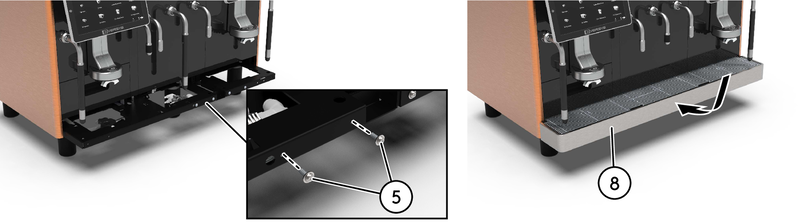

Bei E’6 oder Shotmaster pro ziehen Sie die zuvor entfernten Schrauben (5) fest.
-
Setzen Sie die Standard-Tropfschale (8) ein.
