Installation et branchement d’un C’choco

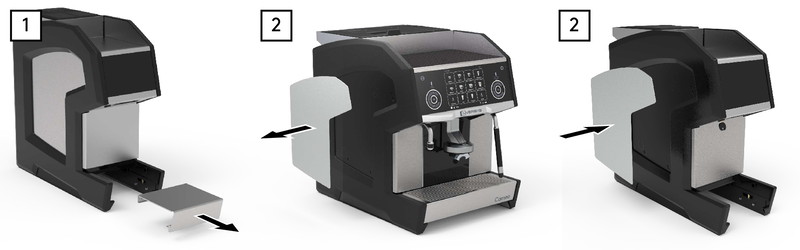

Retirez le panneau d'accès avant de lever la machine.

Retirez le panneau latéral de la Cameo et installez-le au module choco.

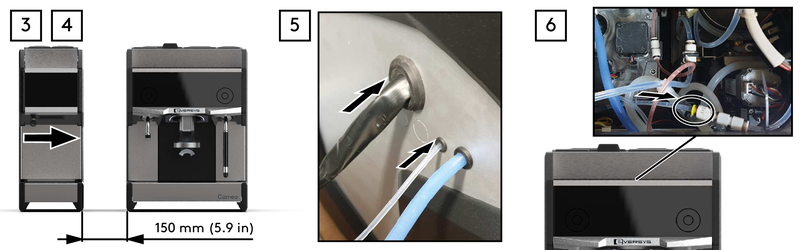

Soulevez la machine pour la placer sur un comptoir.

	Note
	Laissez un espace d’environ 150 mm (5.9 po) entre le module choco et la Cameo.

Installez le panneau d’accès.

Poussez le tuyau transparent et le faisceau de câbles à l'intérieur d’une Cameo.

Branchez le tuyau transparent dans la buse.

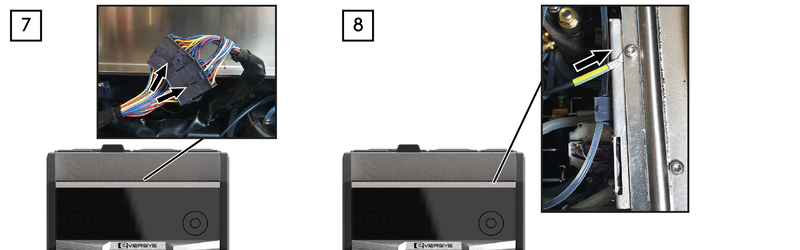

Connectez le faisceau de câbles.

	Important
	Fixez le faisceau de câbles pour empêcher les pièces mécaniques en mouvement de rompre les câbles.

Installez le câble de terre sur le châssis.

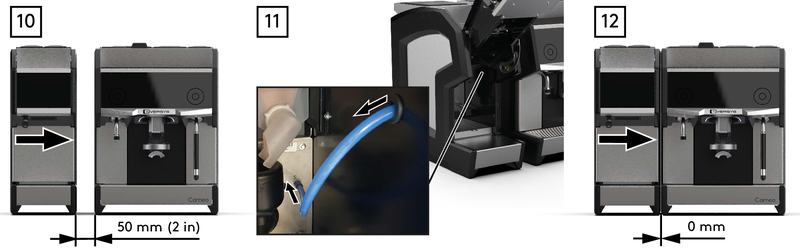

Rapprochez le module choco de la Cameo.

	Note
	Laissez un espace d’environ 50 mm (2 po).

Poussez le tuyau bleu à l’intérieur du module choco.

Branchez le tuyau sur la sortie.

Placez le module choco à côté de la Cameo.

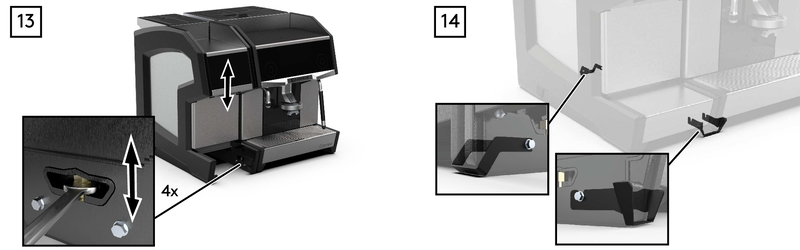

Si nécessaire, mettre la machine à niveau en réglant les quatre vis de nivellement (clé de 10).

Installez les liaisons.
