Installieren und Anschließen eines C'choco

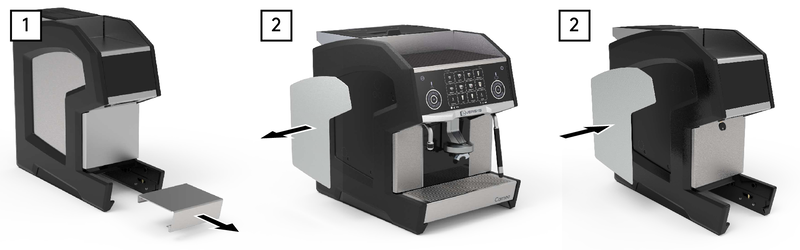

Entfernen Sie vor dem Anheben die Abdeckung.

Ziehen Sie die Seitenwand von der Cameo ab und stecken Sie sie auf das Choco-Modul.

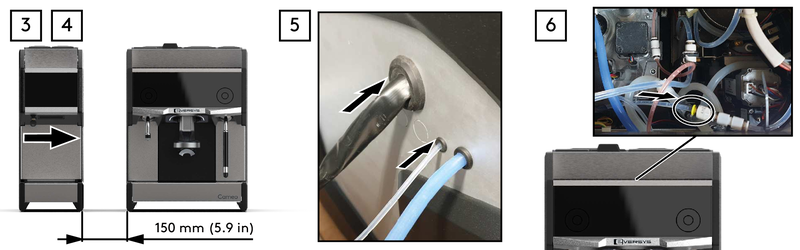

Heben Sie die Maschine auf die Arbeitsplatte.

	Anmerkung
	Lassen Sie einen Abstand von etwa 150 mm zwischen dem Choco-Modul und der Cameo.

Entfernen Sie die Abdeckung des Zugangs (1).

Schieben Sie das FEP-Rohr und den Kabelbaum in das Innere der Cameo.

Stecken Sie das FEP-Rohr in die Düse.

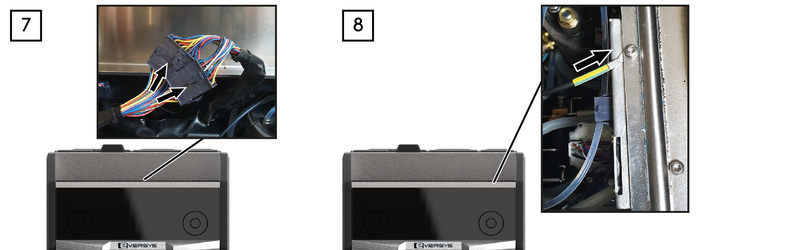

Schließen Sie den Kabelbaum.

	Wichtig
	Sichern Sie den Kabelbaum, um zu verhindern, dass bewegliche mechanische Teile die Kabel beschädigen.

Installieren Sie das Erdungskabel am Rahmen.

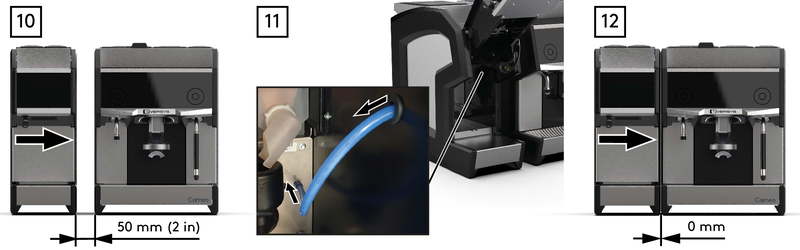

Schieben Sie das Schokomodul näher an die Cameo.

	Anmerkung
	Lassen Sie einen Abstand von etwa 50 mm (2 Zoll).

Schieben Sie das blaue Rohr in das Innere des Schoko-Moduls.

Schließen Sie das Rohr am Auslass an.

Stellen Sie das Schoko-Modul neben die Cameo.

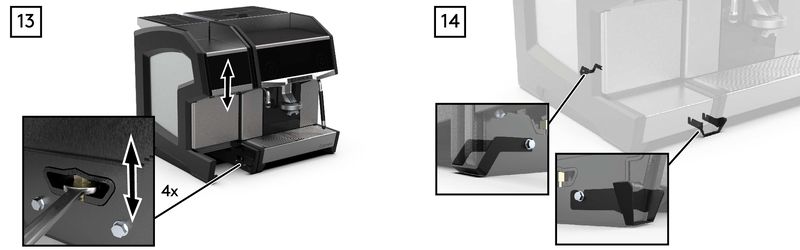

Wenn notwendig, nivellieren Sie die Maschine mit Hilfe der vier Justierschraube (Schraubenschlüssel Größe 10).

Montieren Sie die Kupplungen.
