Rüsten Sie Ihre Légacy mit einem Pulver-Modul auf

Schalten Sie das Gerät am Hauptschalter aus, stellen Sie ihn auf "0" (AUS).

Trennen Sie das Gerät vom Stromnetz.

	Wichtig
	Trennen Sie das Gerät vom Netz, schalten Sie es aus und warten Sie 5 Minuten, bis sich der Kondensator entladen hat.

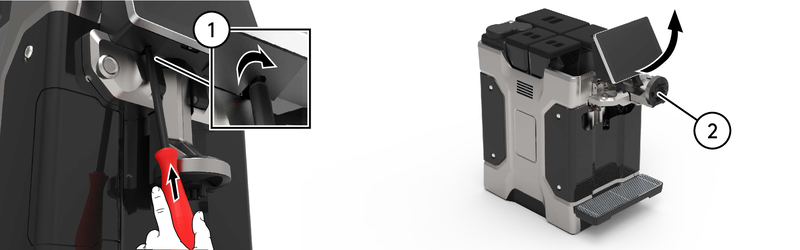

Drehen Sie die Schraube (Torx T20), um das Schaltpult zu öffnen (1). Heben Sie es an und verriegeln Sie es wieder (2).

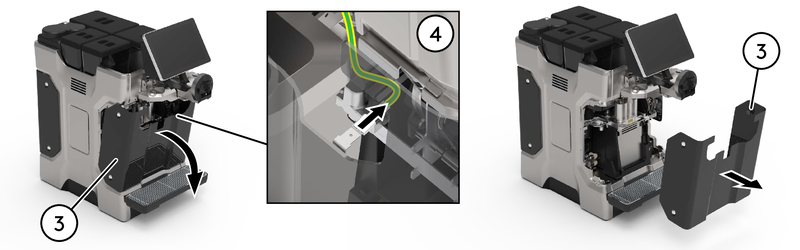

Heben Sie die Abdeckung (3) an und entfernen Sie diese.

Trennen Sie den Erdungsstecker (4) auf der rechten Seite der Frontplatte (3).

Entfernen Sie die Frontblende (3). Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.

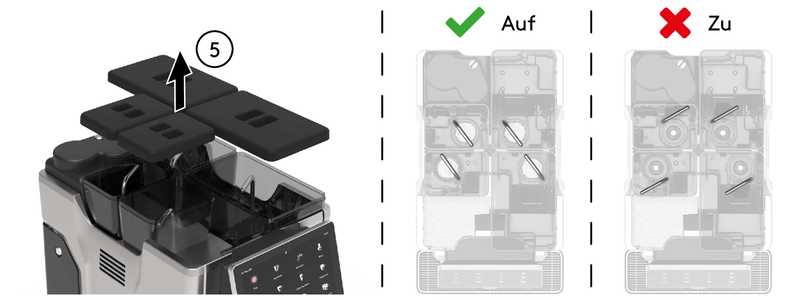

Nehmen Sie die Deckel aller Bohnenbehälters (5) ab.

Schließen Sie die Bohnenbehälter (Position Geschlossen).

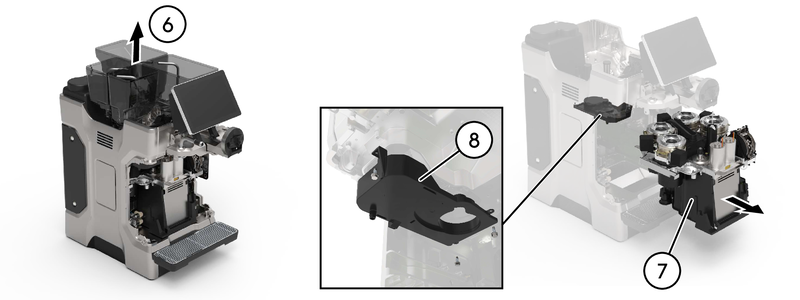

Entfernen Sie die Bohnenbehälter (6).

Nehmen Sie das Schubladenmodul (7) heraus.

	Anmerkung
	Machen Sie Fotos von allen elektrischen und hydraulischen Verbindungen, bevor Sie an den Modulen arbeiten.

Entfernen Sie die Mahlwerk-Abdeckung (8). Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.

Wenn nur der 1,2 kg Bohnenbehälter installiert ist:

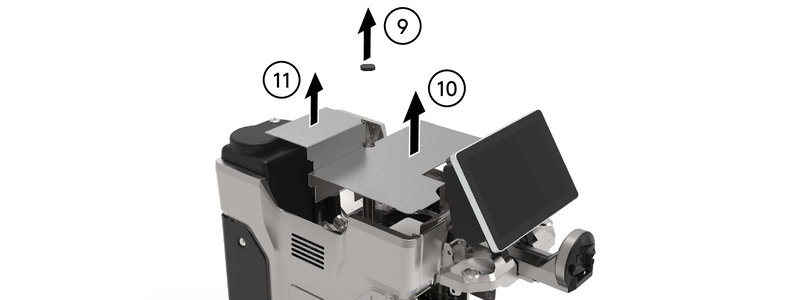

1. Entfernen Sie die Zentral-Profil-Kappe (9) (für die spätere Verwendung aufbewahren).

2. Entfernen Sie die vordere obere Abdeckung (10). Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.

3. Entfernen Sie die hintere linke obere Abdeckung (11) (für die spätere Verwendung aufbewahren).



4. Installieren und verbinden Sie den linken Bohnenbehälter-Sensor (12) (Art. Nr. 101391 und Art. Nr. 110712) mit dem in der Maschine vorinstallierten X12-Mikro-Fit-Stecker (13).

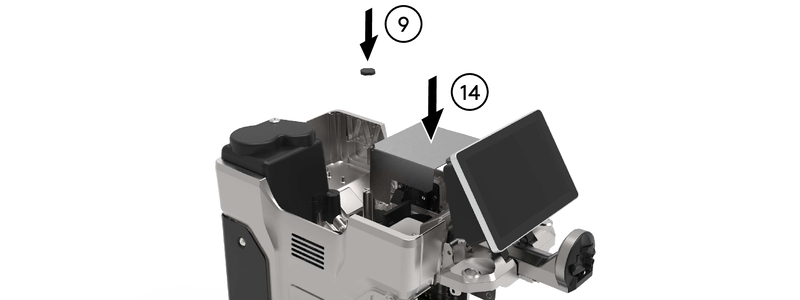

5. Montieren Sie die vordere rechte obere Abdeckung (14) (Art. Nr. 111507).

6. Setzen Sie die hintere linke obere Abdeckung (11) wieder in die ursprüngliche Position ein.

7. Setzen Sie die Zentral-Profil-Kappe (9) wieder an ihren Platz.



Wenn zwei 1,2-kg-Bohnenbehälter installiert sind:

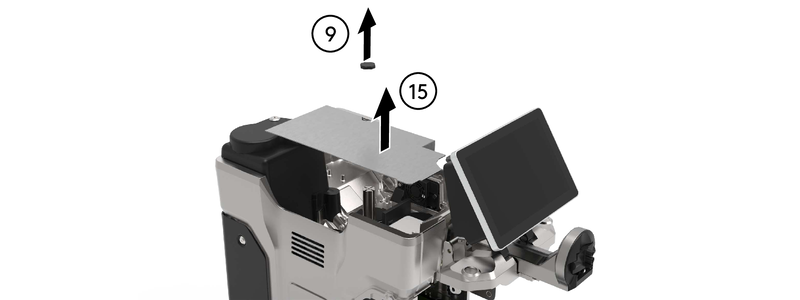

1. Entfernen Sie die Zentral-Profil-Kappe (9) (für die spätere Verwendung aufbewahren).

2. Entfernen Sie die linke obere Abdeckung (15). Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.

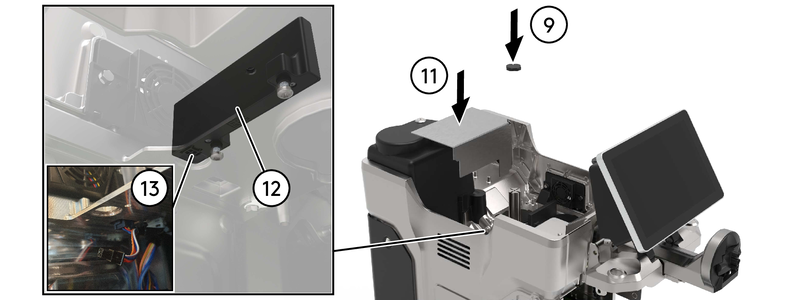

3. Installieren und verbinden Sie den linken Bohnenbehälter-Sensor (12) (Art. Nr. 101391 und Art. Nr. 110712) mit dem in der Maschine vorinstallierten X12-Mikro-Fit-Stecker (13).

4. Die hintere linke obere Abdeckung (11) (Art. Nr. 111509) montieren.

5. Setzen Sie die Zentral-Profil-Kappe (9) wieder an ihren Platz.



Wenn 1x 1,2 kg + 1x 0,6 kg Bohnenbehälter installiert ist.

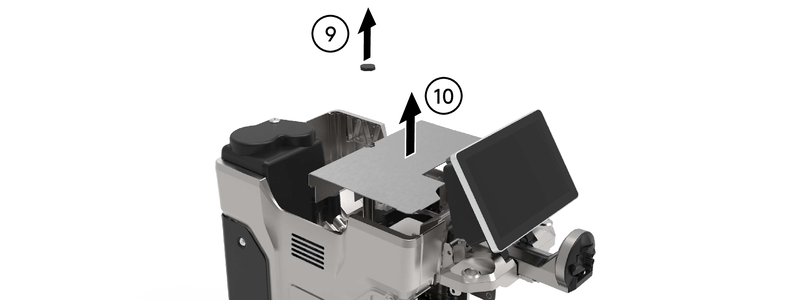

1. Entfernen Sie die Zentral-Profil-Kappe (9) (für die spätere Verwendung aufbewahren).

2. Entfernen Sie die vordere obere Abdeckung (10). Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.



3. Montieren Sie die vordere rechte obere Abdeckung (14) (Art. Nr. 111507).

4. Setzen Sie die Zentral-Profil-Kappe (9) wieder an ihren Platz.



Wenn 2 x 1,2 kg + 1x 0,6 kg Bohnenbehälter installiert ist:

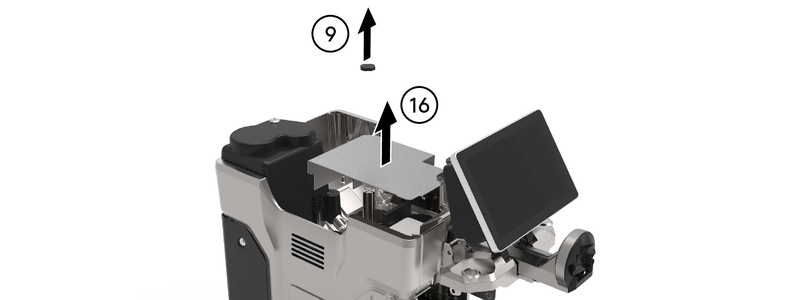

1. Entfernen Sie die Zentral-Profil-Kappe (9) (für die spätere Verwendung aufbewahren).

2. Entfernen Sie die vordere linke obere Abdeckung (16). Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.

3. Setzen Sie die Zentral-Profil-Kappe (9) wieder an ihren Platz.



Wenn alle Bohnenbehälter installiert sind:

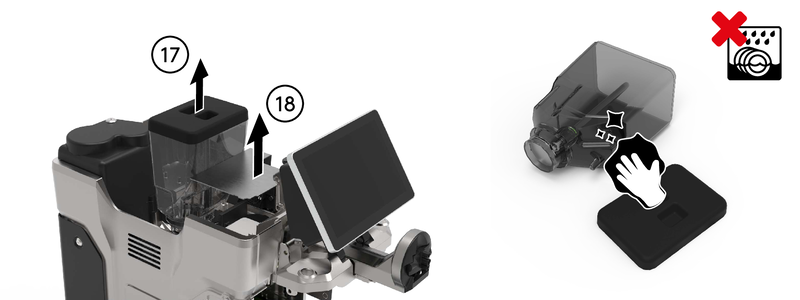

1. Entfernen Sie den Bohnenbehälter (17) und bewahren Sie die Bohnen zur Wiederverwendung auf.

2. Entfernen Sie die vordere linke obere Abdeckung (18). Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.

3. Reinigen Sie den Bohnenbehälter (17) mit milder Seife, spülen Sie ihn mit Wasser ab und trocknen Sie ihn mit einem weichen Tuch. Bewahren Sie ihn zur Wiederverwendung auf.



4. Entfernen Sie das Mahlwerk (19). Bewahren Sie es zur Wiederverwendung auf oder recyceln Sie es gemäß den örtlichen Vorschriften.



Montieren und verbinden Sie das Lüftungsrohr (20) mit dem schwarzen Gummiring (21), der im Kit Art. Nr. 115529 enthalten ist.

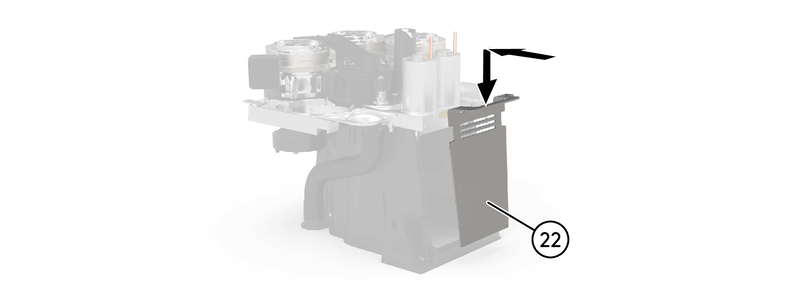

Entfernen Sie den Schubladengriff (22), um Platz zu schaffen.

Bei einer L'2c:

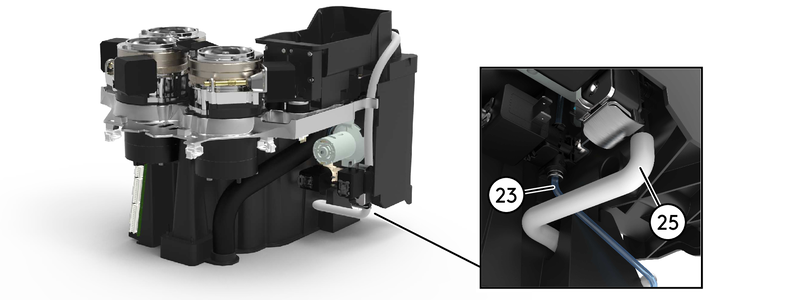

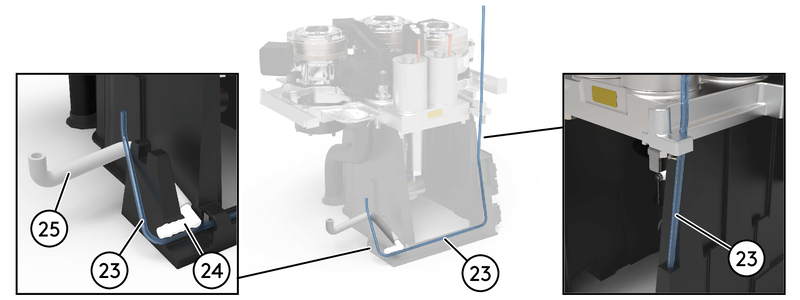

1. Verlegen Sie das blaue FEP-Rohr (23) (Art. Nr. 115886) in dem Modulgehäuse.

2. Montieren Sie den weißen Schlauchverbinder (24) (Art. Nr. 113013) mit dem grauen Silikonschlauch (25) (Art. Nr. 104451).

3. Montieren Sie die Baugruppe (24 und 25).



Bei einer L'2m:

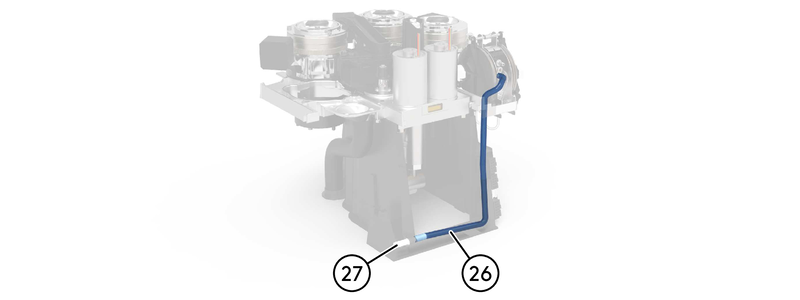

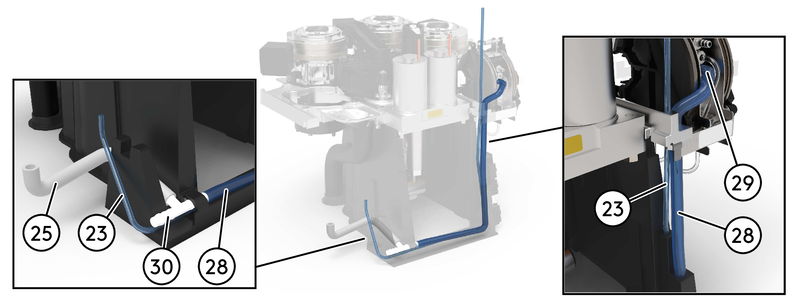

1. Entfernen Sie den vorhandenen blauen Schlauch (26) und den vorhandenen weißen Schlauchverbinder (27). Entsorgen Sie diese gemäß den örtlichen Vorschriften.



2. Verlegen Sie das blaue FEP-Rohr (23) (Art. Nr. 115886) in dem Modulgehäuse.

3. Führen Sie den blauen Silikonschlauch (28) (Art. Nr. 106186) durch die Schublade. Schließen Sie ihn an der Milchmodul - Heizeinheit (29) an.

4. Montieren Sie den weißen T-Schlauchverbinder (30) (Art. Nr. 113010) mit dem grauen Silikonschlauch (25) (Art. Nr. 104451).

5. Installieren und schließen Sie die Baugruppe (25 und 30) mit dem zuvor verlegten blauen Silikonschlauch (28) an.



Bringen Sie den Schubladengriff (22) wieder an seine Position.

Installieren Sie das Pulver-Modul (31) mit dem Kabelbaum (Art. Nr. 116451).

	Anmerkung

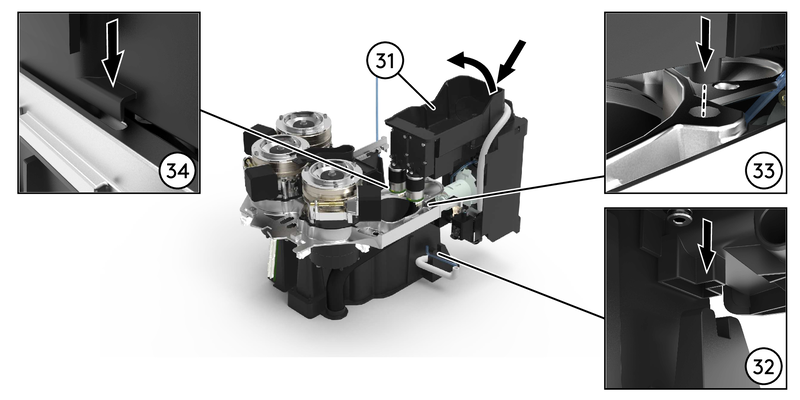

	Stellen Sie sicher, dass die Pulver-Modul-T-Basis (32), die Nut (33) und die Nadel (34) richtig eingeschoben sind. Passen Sie gegebenenfalls die Position des Pulver-Moduls (31) an..

Setzen Sie die grauen Kabelklemmen (35) aus dem Kit Art. Nr. 115529 ein.

Installieren und schließen Sie den Kabelbaum des Pulver-Moduls (36) an. Schließen Sie nach der Installation die Kabelklemmen (35).

Bringen Sie den zuvor installierten grauen Schlauch (25) an.

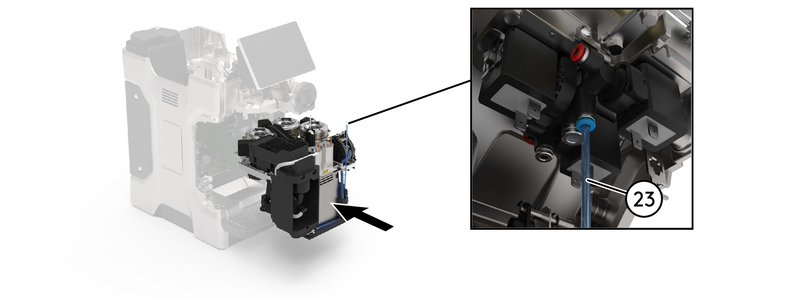

Stecken Sie das zuvor verlegte blaue FEP-Rohr (23) ein.

Schieben Sie das Schubladenmodul wieder in die Maschine.

Schließen Sie das zuvor installierte blaue Rohr (23) an.

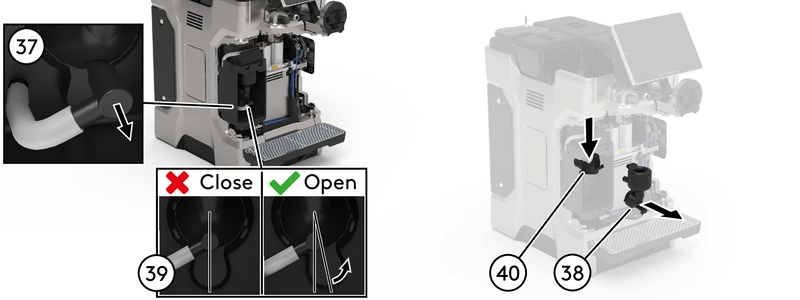

Ziehen Sie den Schlauch (37) vom Mixer (38) ab.

Drehen Sie den Griff nach oben (gegen den Uhrzeigersinn) (39), um den Mixer (38) zu entriegeln.

Entfernen Sie den Mixer (38) und den Pulverschacht (40).

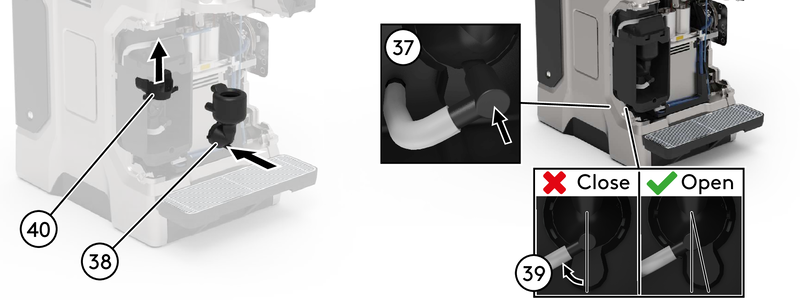

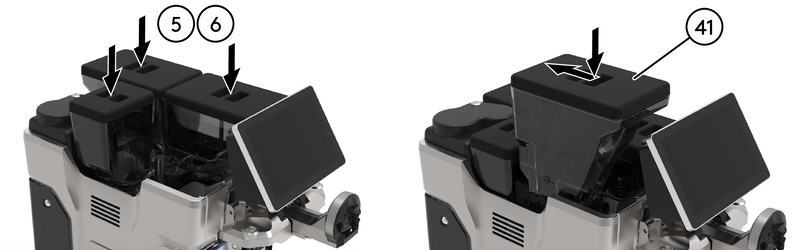

Setzen Sie die Bohnenbehälter (6) mit Deckel (5) wieder in ihre ursprüngliche Position ein.

Setzen Sie den Pulverbehälter mit Deckel (41) ein.

Setzen Sie die Pulverrutsche (40) und den Mixer (38) ein..

	Anmerkung
	Die Pulverrutsche (40) arretiert den Pulverbehälter in Position.

Drehen Sie den Griff nach unten (im Uhrzeigersinn) (39) und bringen Sie den Schlauch an (37).

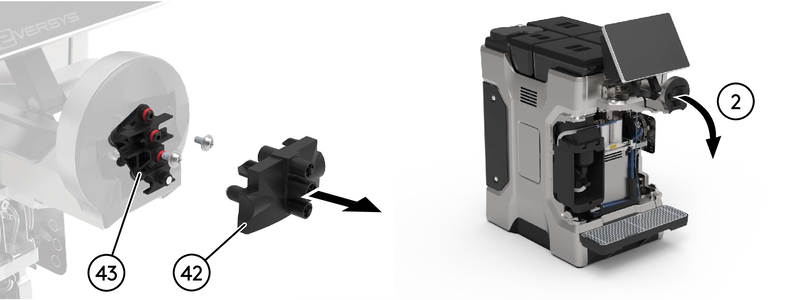

Entfernen Sie den Kaffeeauslauf (42).

Lösen Sie die Halterung für den Kaffeeauslauf (43).

Schließen Sie das Schaltpult (2).

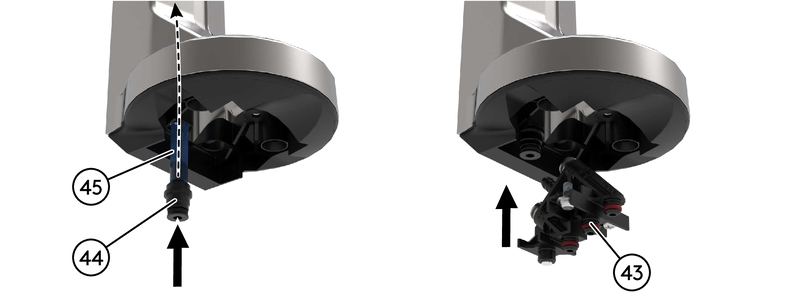

Montieren Sie den Pulver-Modul-Auslass (44) mit dem blauen Silikonschlauch (45) aus dem Kit Art. Nr. 115529.

Verlegen Sie den blauen Silikonschlauch (45) zusammen mit den anderen FEP-Rohren und Schläuchen und montieren Sie den Pulver-Modul-Auslass (44). Schmieren Sie die O-Ringe mit Molykote ein (Art. Nr. 101180 / SAP 8040150056), um Undichtigkeiten zu vermeiden.

Setzen Sie die Kaffeeauslaufhalterung (43) wieder in ihre ursprüngliche Position zurück.

	Anmerkung
	Stellen Sie sicher, dass alle Leitungen korrekt an der Kaffeeauslaufhalterung (43) angeschlossen sind.

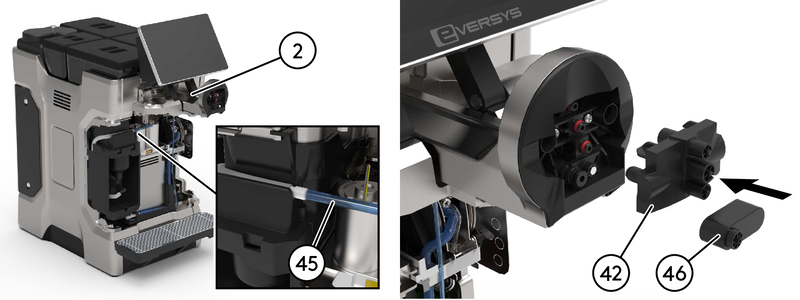

Das Schaltpult hochklappen und verriegeln (2).

Schließen Sie den blauen Silikonschlauch (45) am Verbinder am Pulver-Modul an.

Installieren Sie den im Kit Art. Nr. 115529 enthaltenen Pulver-Auslass (46).

Setzen Sie den Kaffeeauslauf (42) wieder in die ursprüngliche Position zurück.

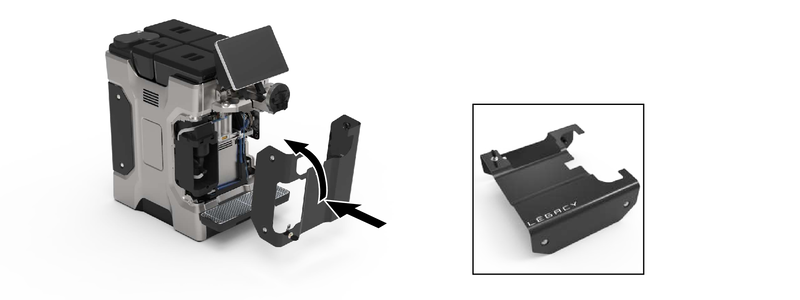

Bei einer Légacy mit spezieller seitlicher Kühlschrankvorrichtung:

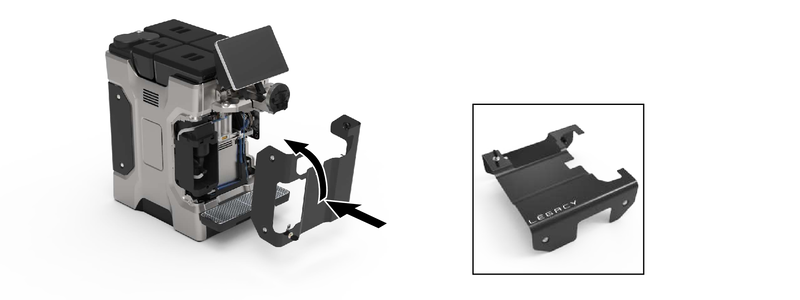

1. Installieren Sie die Frontblende Art. Nr. 112415.



Bei einer Légacy ohne spezielle seitliche Kühlschrankvorrichtung:

1. Installieren Sie die Frontblende Art. Nr. 112425.

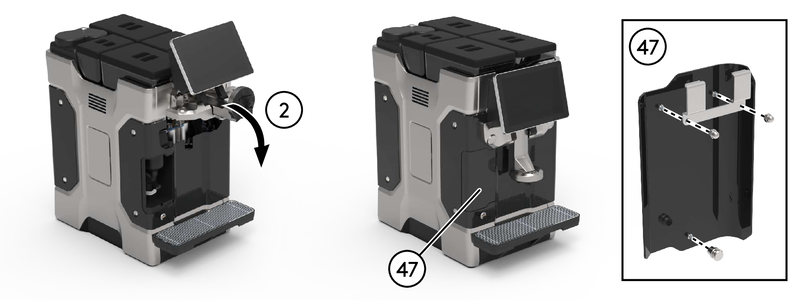

Schließen Sie das Schaltpult (2).

Montieren Sie die Pulver-Modul-Abdeckung (47).

Installieren und verriegeln Sie die Pulver-Modul-Abdeckung (47).

Schließen Sie die Maschine an das Stromnetz an.

Schalten Sie die Maschine am Hauptschalter ein.„1“ oder „I“ (EIN)

Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.

Stellen Sie ein Milchprodukt her, um zu prüfen, ob die Maschine dicht ist.

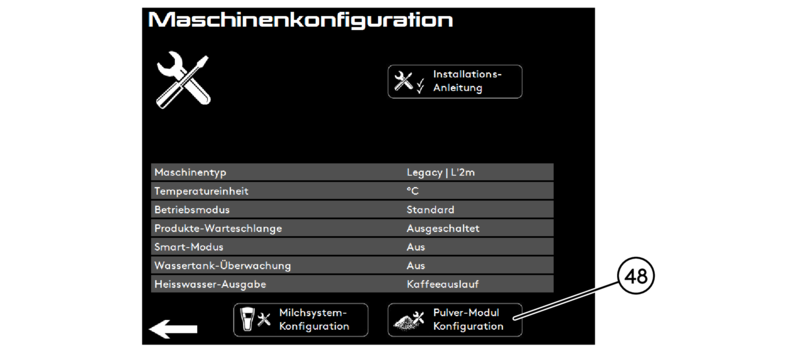

Führen Sie eine Kalibrierung des Pulver-Moduls durch (48). Gehen Sie zu Menü > Maschinenkonfiguration > Pulver-Modul Konfiguration.

Stellen Sie ein Pulver-Produkt her, um die Maschine auf Undichtigkeiten zu prüfen.

Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.
