Rüsten Sie Ihre Enigma mit dem Untertisch-Satzbehälter auf (Art. Nr. 110613)

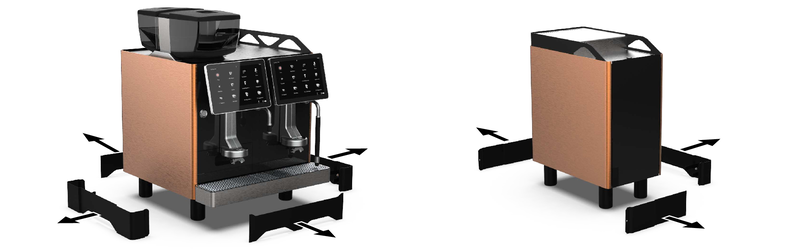

Falls vorhanden, entfernen Sie die Fussabdeckungen.

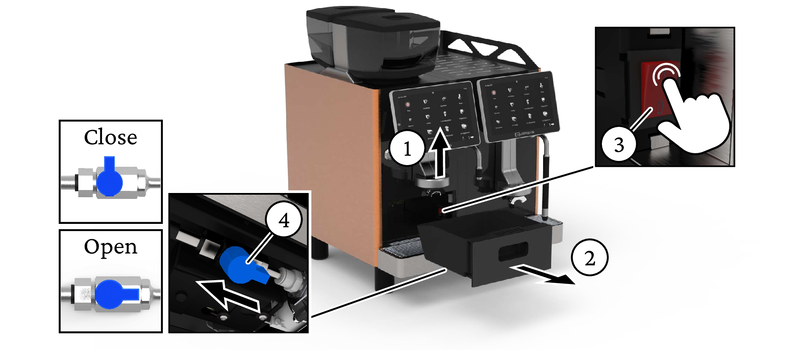

Heben Sie den Kaffeeauslauf (1) bis ganz nach oben an und entfernen Sie den Satzbehälter (2).

Schalten Sie die Maschine aus, indem Sie den Netzschalter (3) in die Stellung „0“ (AUS) bringen.

	Wichtig
	Trennen Sie das Gerät vom Netz, schalten Sie es aus und warten Sie 5 Minuten, bis sich der Kondensator entladen hat.

Trennen Sie das Gerät vom Stromnetz.

Leeren Sie die Satzschublade, reinigen und trocknen Sie sie.

	Anmerkung
	Bewahren Sie die Satzbehälter für eine spätere Verwendung auf. Bitte nicht wegwerfen.

Wasserhahn zudrehen (4). Entfernen Sie den Hauptwasserzulauf.

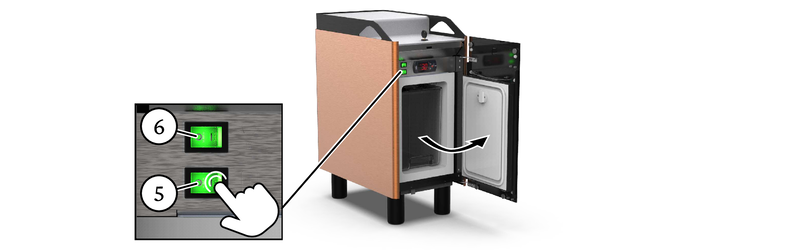

Öffnen Sie die Tür.

Schalten Sie die Maschine aus, indem Sie den Netzschalter (5) in die Stellung „0“ (AUS) bringen.

Schalten Sie die Tassenwärmerplatte am Netzschalter (6) aus, indem Sie diesen in die Stellung „0“ (AUS) bringen.

	Warnung
	Warten Sie 15 Minuten, bis die Oberflächen abgekühlt sind.

Falls vorhanden, entfernen Sie die Rahmen-Verbindungen (7).

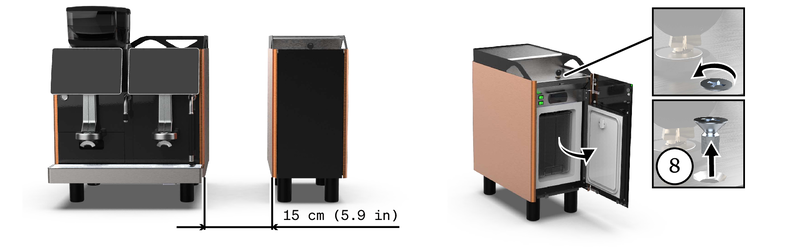

Stellen Sie den Kühlschrank zur Seite. Halten Sie einen Mindestabstand von 15 cm zwischen den Geräten ein.

Entfernen Sie die Schraube (8).

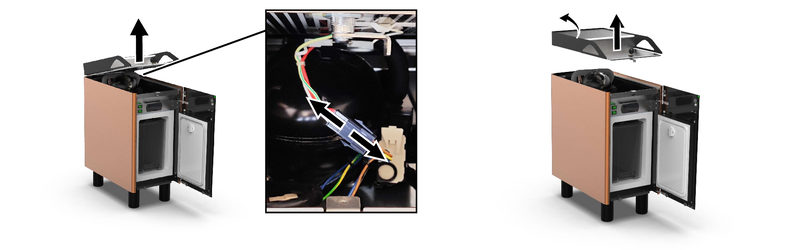

Heben Sie die obere Abdeckung an, um die Heizschicht zu entfernen.

Entfernen Sie die obere Abdeckung.

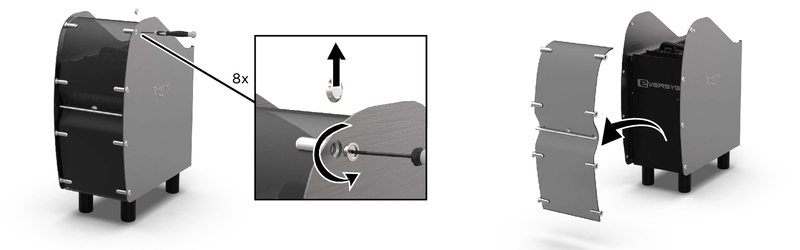

Bei E'fridge/ST:

1. Entfernen Sie die Kappen und die Schrauben.

2. Entfernen Sie die Rückwand. Legen Sie sie auf eine saubere Oberfläche, um Kratzer zu vermeiden.

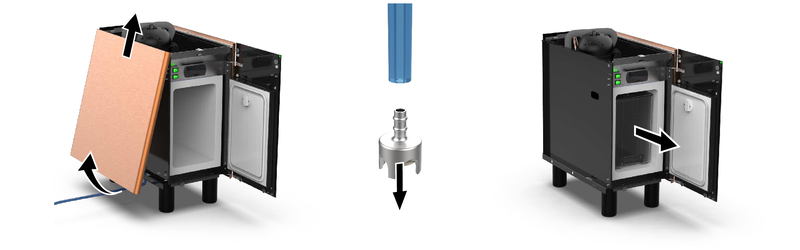

Entfernen Sie die Seitenwand durch Abziehen. Legen Sie sie auf eine saubere Oberfläche, um Kratzer zu vermeiden.

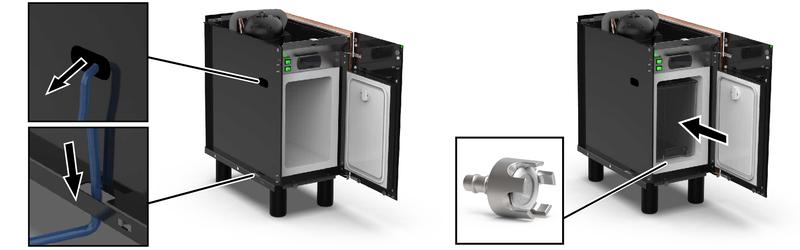

Entnehmen Sie das Milchsieb.

Entnehmen Sie den Milchtank.

Nehmen Sie den Milchschlauch aus dem Kühlschrank.

Stellen Sie den Milchbehälter wieder in seine Position.

Lassen Sie das Milchansaugsieb beim Milchbehälter.

Schliessen Sie die Tür.

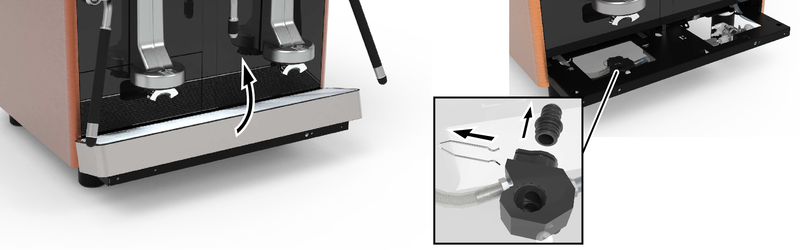

Entfernen Sie die Tropfschale.

Entfernen Sie den Abwasserschlauch.

Bewegen Sie die Maschine aus ihrer aktuellen Position, um ausreichend Platz für das Bohren der Arbeitsplatte zu schaffen.

	Schwergeräte
	Beim Anheben von schweren Gegenständen besteht Verletzungsgefahr. Die Maschine muss von zwei Personen angehoben werden. Je nach Art und Umfang der Maschine können mehr Personen erforderlich sein (z. B. Shotmaster ms-pro). Klemmen Sie den Milchschlauch (optional) nicht unter die Maschinenfüsse.

Positionieren Sie den Eversys-Arbeitsplattenausschnitts-Plan entsprechend Ihrer aktuellen Anordnung.

	Anmerkung
	Stellen Sie sicher, dass die Maschine nicht von der Theke fällt und dass nach dem Zurückstellen an ihrem endgültigen Standort ausreichend Platz an der Rückseite und den Seiten zu den Wänden oder zu nicht zugelassenen Geräten vorhanden ist. Die rote Zone hat die Positionierung des obligatorischen roten Lochs flexibler gemacht.

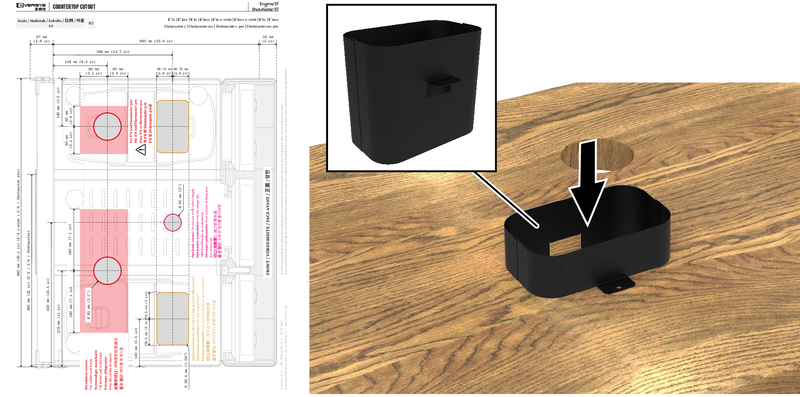

Bohren Sie die Arbeitsplatte entsprechend dem Eversys-Arbeitsplattenausschnitts-Plan.

	Anmerkung
	Die druckfähige Version im Massstab 1:1 finden Sie im e'Support Center (https://esupport.eversys.com/de). Suchen Sie nach dem Begriff Arbeitsplattenausschnitte für die Enigma-Serie.

Installieren Sie den Schacht für den Kaffeesatz (im Bausatz enthalten) auf der Arbeitsplatte.

Heben Sie die Maschine auf die Arbeitsplatte.

	Anmerkung
	Klemmen Sie den Milchschlauch (optional) nicht unter die Maschinenfüsse. Verlegen Sie die Schläuche zur Rückseite des Geräts oder durch den Ausschnitt in der Arbeitsplatte.

Passen Sie die Maschinenposition gemäss der Arbeitsplattenkonfiguration an.

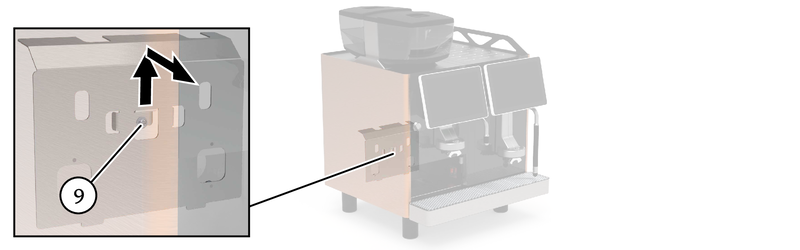

Lockern Sie die Schraube (9).

Entfernen Sie die Hydraulikplatte.

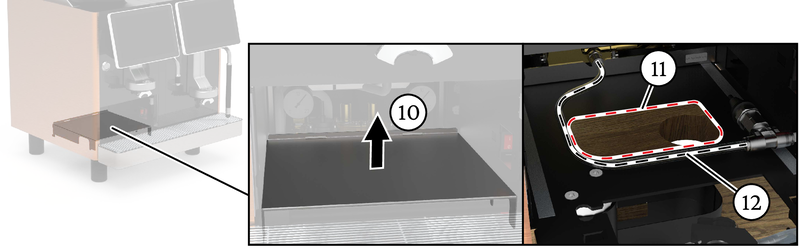

Entfernen Sie die Platte (10) unter dem Kaffeesatzbehälter.

	Anmerkung
	Bewahren Sie die Platte (10) für eine spätere Verwendung auf. Bitte nicht wegwerfen.

Brechen Sie die vorgestanzte Öffnung (11) mit einem Plastikhammer aus.

	Scharfe Kanten
	Gefahr von leichten bis mittelschweren Schnittverletzungen beim Umgang mit den inneren Blechen nach dem Entfernen von Ausbrechöffnungen. Tragen Sie schnittfeste Schutzhandschuhe und entgraten Sie alle scharfen Kanten unmittelbar nach dem Entfernen.

Ersetzen Sie den vorhandenen Ø8/6 FEP-Schlauch durch den im Bausatz enthaltenen 380 mm Ø8/6 FEP-Schlauch (12). Bewahren Sie den alten FEP-Schlauch zur Wiederverwendung auf oder recyceln Sie ihn gemäss den örtlichen Vorschriften.

	Anmerkung
	Führen Sie den FEP-Schlauch (12) nicht über die Öffnung.

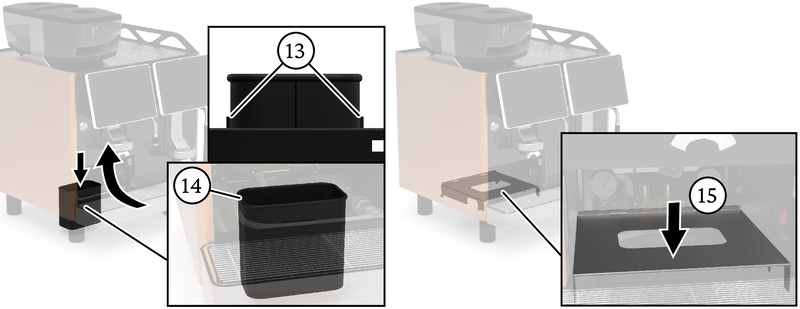

Heben Sie die obere Satzrutsche (im Bausatz enthalten) an und setzen Sie sie in die Maschine ein.

	Anmerkung
	Die obere Satzrutsche muss auf ihren Seitenstützen (13) aufliegen. Stellen Sie sicher, dass die obere Kaffeesatzschublade richtig auf die untere Kaffeesatzschublade ausgerichtet ist. Entfernen Sie gegebenenfalls die obere Kaffeesatzschublade und passen Sie die Position der Maschine an.

Installieren Sie die im Bausatz enthaltene Dichtung (14) an den oberen Satzabwurf-Schacht.

Installieren Sie die im Bausatz enthaltene Platte (15) (mit Bohrung).

Bringen Sie das Hydraulikplatte wieder in seine ursprüngliche Position.

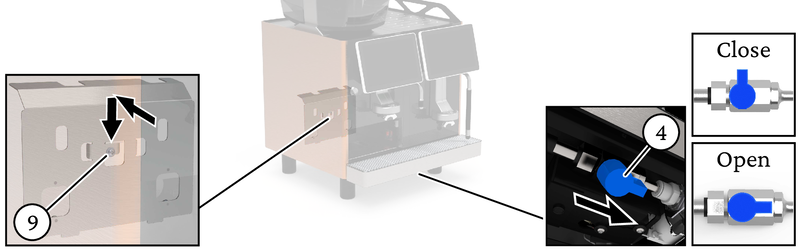

Ziehen Sie die Schraube (9) fest.

Schliessen Sie den Wasserzulaufschlauch (4) an und öffnen Sie den Wasserhahn (Position «Open»).

	Wichtig
	Stellen Sie sicher, dass Sie den Wasserfilter mithilfe des Spülventils und gemäss den Anweisungen des Herstellers spülen. Wenn der Wasserfilter vor der Inbetriebnahme nicht gespült wird, kann die Kaffeemaschine (z. B. die Wasserpumpe) beschädigt werden.

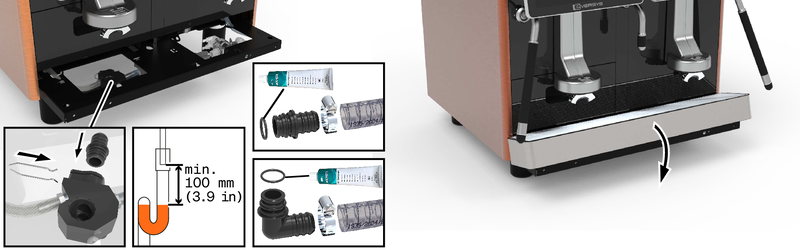

Schliessen Sie den Abwasserschlauch an.

	Anmerkung
	Fetten Sie den O-Ring mit Molykote (Art. Nr. 101180 / SAP 8040150056), um Undichtigkeiten zu vermeiden.

Stecken Sie den Abflussschlauch in den Siphon.

	Anmerkung
	Lassen Sie einen Freiraum (mindestens 100 mm) zwischen dem Schlauch und dem Wasser im Siphon.

Setzen Sie das Gitter der Tropfschale wieder in seine ursprüngliche Position.

Schliessen Sie die Maschine an das Stromnetz an.

Schalten Sie die Maschine am Hauptschalter ein.„1“ oder „I“ (EIN)

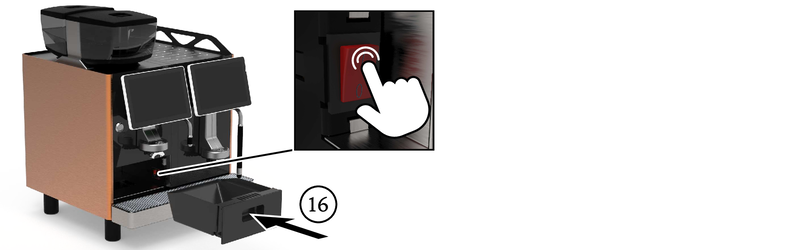

Setzen Sie die im Bausatz enthaltene Satzbehälterschublade (16) (mit Bohrung) ein.

Beziehen Sie einen Test-Espresso, um zu überprüfen, ob der Kaffeesatz sauber in den Untertheken-Satzbehälter fällt.

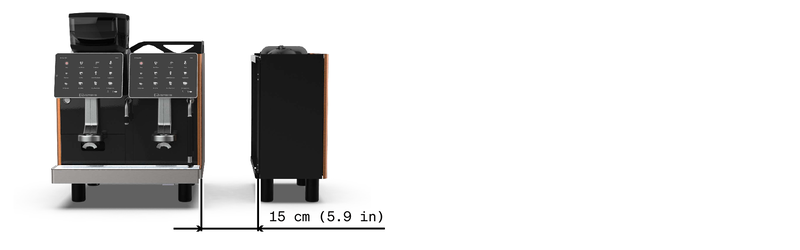

Stellen Sie den Kühlschrank neben der Kaffeemaschine auf. Halten Sie zwischen den einzelnen Geräten einen Mindestabstand von 15 cm ein.

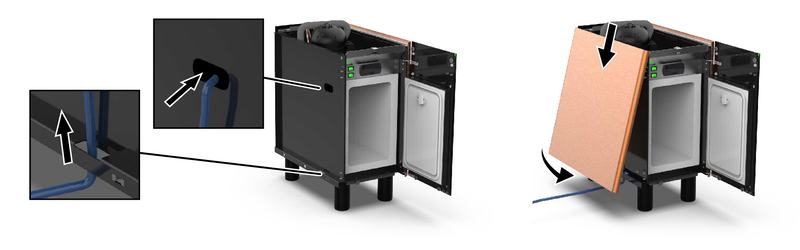

Führen Sie den Milchschlauch von der Maschine durch die Seitenwand des Kühlschranks.

Setzen Sie die Seitenwand wieder an ihrer Position ein und stellen Sie sicher, dass der Schlauch nicht geklemmt wird.

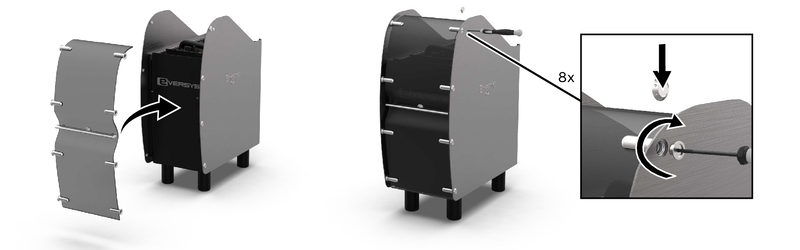

Bei E'fridge/ST:

1. Bringen Sie die hintere Abdeckung wieder in ihre Position.

2. Ziehen Sie die Schrauben fest und bringen Sie die Kappen an.

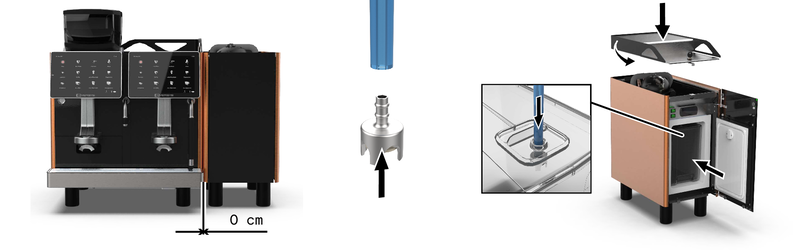

Stellen Sie den Kühlschrank neben die Kaffeemaschine. Achten Sie darauf, dass der Milchschlauch nicht zwischen den Geräten eingeklemmt wird. Ziehen Sie den Schlauch von einer Seite, dann von der anderen.

Stecken Sie das Milchsieb wieder an den Milchansaugschlauch.

Stellen Sie den Milchbehälter wieder in seine Position. Legen Sie den Milchschlauch ins Innere des Milchtanks.

	Anmerkung
	Für zwei Sorten von Milch verwenden Sie den blauen Schlauch für die erste Sorte und den grünen Schlauch für die zweite.

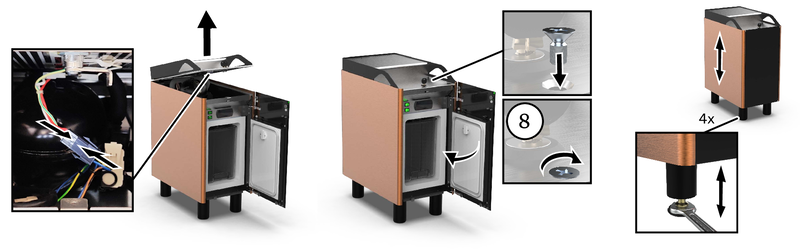

Bringen Sie die obere Abdeckung wieder in ihre Position.

Heben Sie die obere Abdeckung an, um die Heizschicht anzuschliessen.

Schliessen Sie die Tür.

Ziehen Sie die Schraube (8) fest.

Wenn notwendig, nivellieren Sie die Maschine mit Hilfe der vier Nivellierschrauben (Schraubenschlüssel Grösse 20). Heben Sie die Fußabdeckung an, um an die Nivellierschraube zu kommen.

	Anmerkung
	Spiel beim Justieren = 20 mm.

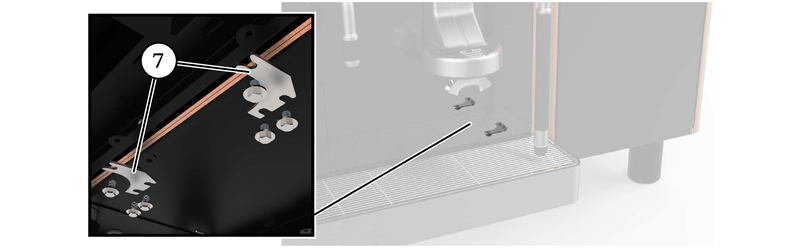

Bringen Sie bei Bedarf die Frame-Verbindung (7) an, um eine ordnungsgemässe Montage sicherzustellen.

1. Bringen Sie die Schrauben am Zubehörchassis an. Lassen Sie etwas Platz für die Installation die Frame-Verbindung.

2. Fügen Sie die Frame-Verbindung ein.

3. Ziehen Sie die Schraube fest.

4. Passen Sie die Position des Zubehörs an, um die letzte Schraube festzuziehen.

5. Wiederholen Sie den Vorgang für die zweite Rahmen-Verbindung.

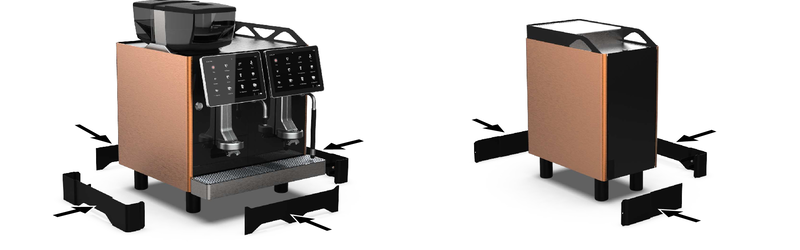

Falls vorhanden, Fussabdeckungen installieren.
