Rüsten Sie Ihr Légacy mit einem Pulvermodul auf

Schalten Sie das Gerät am Hauptschalter aus, stellen Sie ihn auf "0" (AUS).

Trennen Sie das Gerät vom Stromnetz.

	Wichtig
	Warten Sie 5 Minuten, bis sich der Kondensator entladen hat.

Drehen Sie die Schraube (Torx T20), um das Schaltpult zu öffnen (1). Heben Sie es an und verriegeln Sie es wieder (2).

Entfernen Sie die Frontplatte. Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.

Schließen Sie die Bohnenbehälter (Position Geschlossen).

Nehmen Sie den Mühlenträger (2) ab. Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.

Wenn nur der 1,2 kg Bohnenbehälter installiert ist:

1.

2.

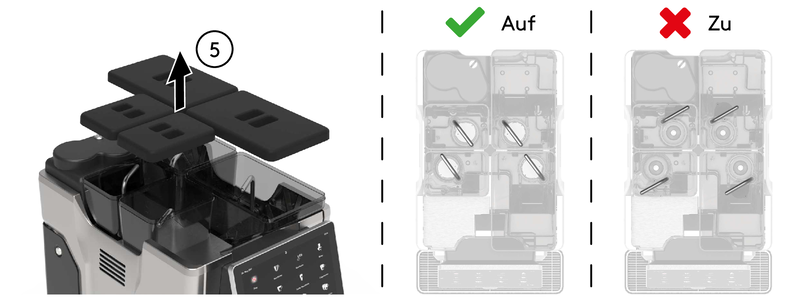

3. Nehmen Sie die hintere linke obere Abdeckung (5) ab (für spätere Verwendung aufbewahren).



4.

5.

6. Bringen Sie die hintere linke obere Abdeckung (5) wieder in ihre ursprüngliche Position.

7.



Wenn die 2 x 1,2 kg Bohnenbehälter installiert sind:

1.

2. Nehmen Sie die linke obere Abdeckung (9) ab. Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.



3.

4. Installieren Sie die hintere linke obere Abdeckung (5) (Art. Nr. 111509).

5.



Wenn die 1,2 kg + 0,6 kg Bohnenbehälter installiert sind:

1.

2. Nehmen Sie die vordere obere Abdeckung (4) ab. Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.



3. Installieren Sie die vordere rechte obere Abdeckung (8) (Art. Nr. 111507).

4.



Wenn die 2 x 1,2 kg + 0,6 kg Bohnenbehälter installiert sind:

1.

2. Nehmen Sie die vordere linke obere Abdeckung (10) ab. Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.

3.



Wenn alle Bohnenbehälter installiert sind:

1. Nehmen Sie den Bohnenbehälter (11) heraus und bewahren Sie die Bohnen zur Wiederverwendung auf.

2. Nehmen Sie die vordere linke obere Abdeckung (12) ab. Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.

3. Reinigen Sie den Bohnenbehälter (11) mit Schmierseife, spülen Sie ihn mit Wasser ab und trocknen Sie ihn mit einem weichen Tuch. Bewahren Sie ihn zur Wiederverwendung auf.



4. Nehmen Sie das Mühlenmodul (13) heraus. Bewahren Sie sie zur Wiederverwendung auf oder recyceln Sie sie gemäß den örtlichen Vorschriften.



Montieren Sie den schwarzen Schlauch (14) und verbinden Sie ihn mit dem schwarzen Gummiring (15), der im Kit Art. Nr. 115529.

Nehmen Sie den Schubladengriff (16) ab, um Platz zu schaffen.

Wenn Sie eine L'2c haben (Ersatzteile sind im Satz Art. Nr. 112950):

1.

2.

3. Installieren Sie die Baugruppe (18 und 19).



Wenn Sie eine L'2m haben (Ersatzteile sind im Satz Art. Nr. 112949):

1. Nehmen Sie den vorhandenen blauen Schlauch (20) und das vorhandene weiße Anschlussstück (21) ab. Recyceln Sie sie gemäß den örtlichen Vorschriften.



2.

3. Führen Sie den blauen Schlauch (22) durch die Schublade. Stecken Sie ihn auf die Milchheizung (23).

4.

5. Installieren Sie die Baugruppe (18 und 19) mit dem zuvor verlegten blauen Schlauch (22) und schließen Sie sie an.



Bringen Sie den Schubladengriff (16) wieder in seine Position.

Installieren Sie das Pulvermodul (24) mit seinem Kabelbaum (Art. Nr. 110425).

	Anmerkung
	Vergewissern Sie sich, dass das Pulvermodul T-Basis (25), die Nut (26) und der Pin (27) eingedrückt sind. Falls erforderlich, die Position des Pulvermoduls (24) korrigieren.

Befestigen Sie die grauen Kabelklemmen (28) aus dem Satz Art. Nr. 115529.

Installieren Sie den Kabelbaum des Pulvermoduls (29) und schließen Sie diesen an. Schließen Sie die Kabelklemmen (28) nach der Installation.

Stecken Sie den zuvor installierten grauen Schlauch (19) ein.

Verschließen Sie das zuvor verlegte blaue Rohr (17).

Bringen Sie die Maschinen Schublade wieder in ihre ursprüngliche Position.

Schließen Sie das zuvor installierte blaue Rohr (17) an.

Ziehen Sie den Schlauch (30) vom Mixer (32) ab.

Drehen Sie den Griff nach oben (gegen den Uhrzeigersinn) (31), um den Mixer zu entriegeln (32).

Nehmen Sie den Mixer (32) und den Pulverschacht (33) ab.

Installieren Sie den Pulverbehälter mit Deckel (34), der im Bausatz enthalten ist Art. Nr. 115529.

Bringen Sie die Pulverrutsche (33) und den Mixer (32) wieder in ihre Position.

	Anmerkung
	Die Pulverrutsche (33) arretiert den Pulverbehälter in seiner Position.

Drehen Sie den Griff nach unten (CW) (31) und schließen Sie den Schlauch (30) an.

Nehmen Sie den Kaffeeauslauf (35) ab.

Lösen Sie die Halterung des Kaffeeauslaufs (36).

Montieren Sie den Auslauf (38) mit dem blauen Rohr (39) aus dem Bausatz Art. Nr. 115529.

Führen Sie das blaue Rohr (39) zu den anderen Rohren und montieren Sie das Pulverfitting (38). Fett mit Molykote (Art. Nr. 101180 / SAP 8040150056) O-Ringe, um Leckagen zu vermeiden.

Bringen Sie den Kaffeeauslaufträger (36) wieder in seine ursprüngliche Position.

	Anmerkung
	Vergewissern Sie sich, dass alle Rohre korrekt an den Kaffeeauslaufträger (36) angeschlossen sind.

Machen Sie das Display nach oben und schließen Sie den Kaffeeauslaufträger an.

Stecken Sie das blaue Rohr (39) auf das Pulvermodul.

Installieren Sie den Schokoauslauf (40), der im Bausatz Art. Nr. 115529.

Bringen Sie den Kaffeeauslauf (35) wieder in seine ursprüngliche Position.

Wenn Sie eine Légacy-Maschine mit spezieller seitlicher Kühlschrank-Vorbereitung haben:

1. Installieren Sie die Frontplatte Art. Nr. 112415.



Wenn Sie eine Légacy-Maschine ohne spezieller seitlicher Kühlschrank-Vorbereitung haben:

1. Installieren Sie die Frontplatte Art. Nr. 112425.



Installieren und verriegeln Sie die Pulvertür (41).

Schließen Sie die Maschine an das Stromnetz an.

Schalten Sie die Maschine am Hauptschalter ein.„1“ oder „I“ (EIN)

Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.

Stellen Sie ein Milchprodukt her, um zu prüfen, ob die Maschine dicht ist.

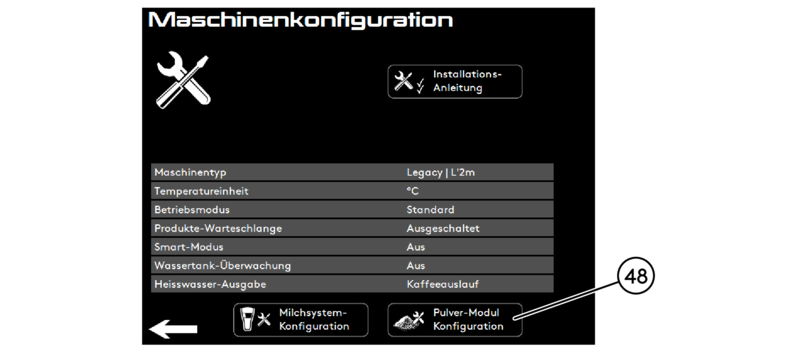

Führen Sie eine Kalibrierung des Pulvermoduls durch (42). Gehen Sie zu Menü > Maschinenkonfiguration > Pulver-Modul Konfiguration.

Stellen Sie ein Pulver-Produkt her, um die Maschine auf Undichtigkeiten zu testen.

Stellen Sie sicher, dass keine Undichtigkeiten vorhanden sind.
