PI-44 Automatische Heißreinigung des Milchsystems

PDF herunterladen

PI-44 Automatische Heißreinigung des Milchsystems

Herunterladen

English PDF | PDF Français | PDF Deutsch

Beschreibung

[Wichtig] Wichtig

Mischen Sie beim Reinigen der Maschine keine Everclean- und Milchsystem-Reinigungstabletten.Befolgen Sie die Schritte, die auf dem Display der Maschine angezeigt werden.Weitere Informationen finden Sie unter PI-52 Reinigungsprodukte für Eversys Kaffee- und Milchsysteme.

Achten Sie darauf, den V3-Reinigungsbehälter oder einen neueren zu verwenden, um einen Hitzestau im Inneren des Kühlschranks während der Reinigung zu vermeiden. Weitere Informationen finden Sie unter TI-153 Transparenter Reinigungstank.TI-153 Transparenter Reinigungstank

Seit Anfang Juni 2023 werden alle Cameo and Enigma mit dem Milchsystem mit automatischem Heißreinigungssystem geliefert.

Das automatische Heißreinigungssystem ist seit der Einführung der Legacy+-Maschinen Standard.

Es ist weiterhin möglich, die einstellbare Americano-Temperatur Option und das Choco-Modul in Kombination mit der automatischen Heißreinigung bei den Maschinen der Serien Cameo, E'line und Enigma zu verwenden. Für Legacy+ Maschinen gibt es keine Einschränkungen.

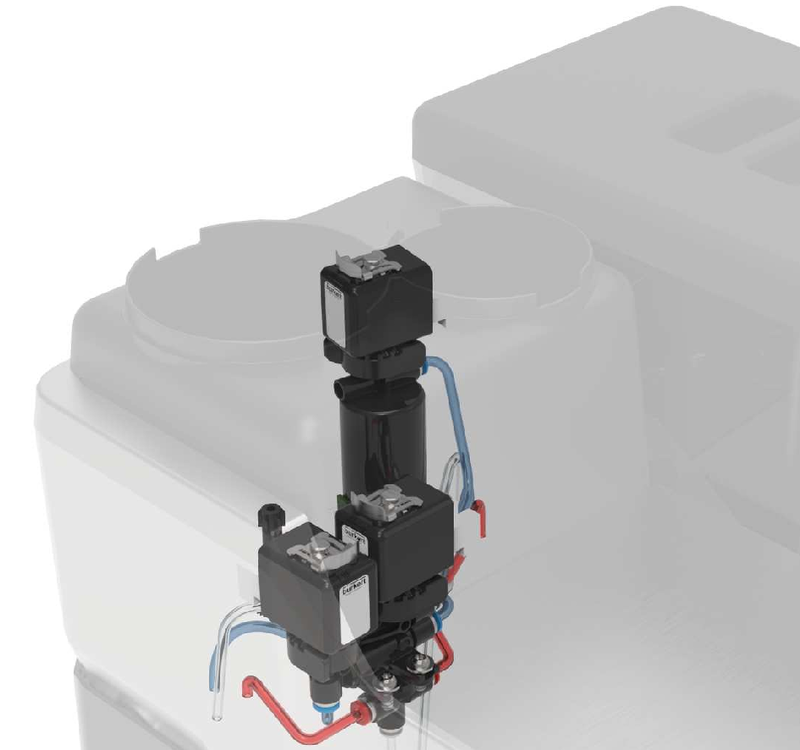

CameoHotCleaning.ai
EnigmaHotCleaning.ai

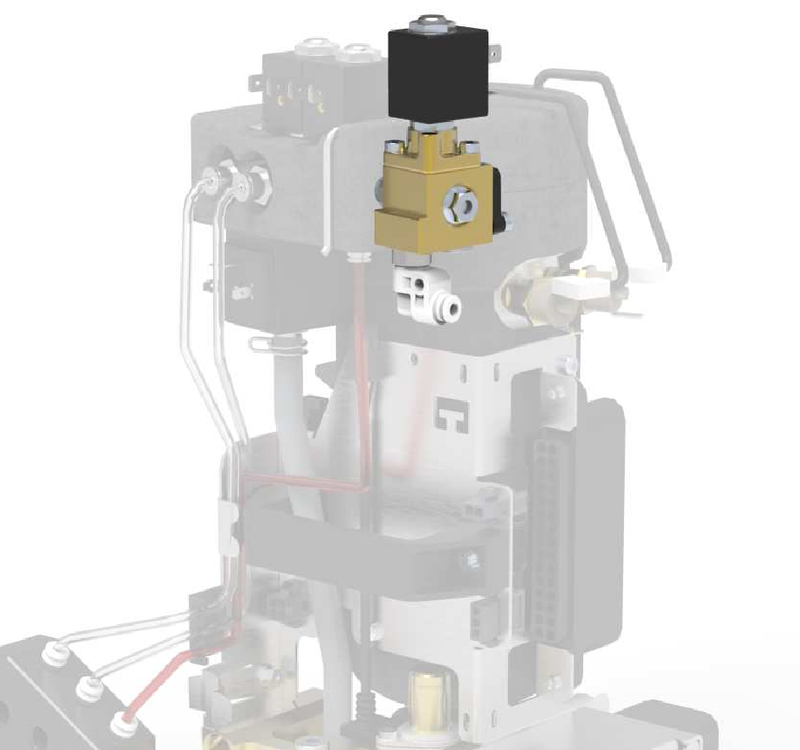

Cameo-Hydraulikmodul

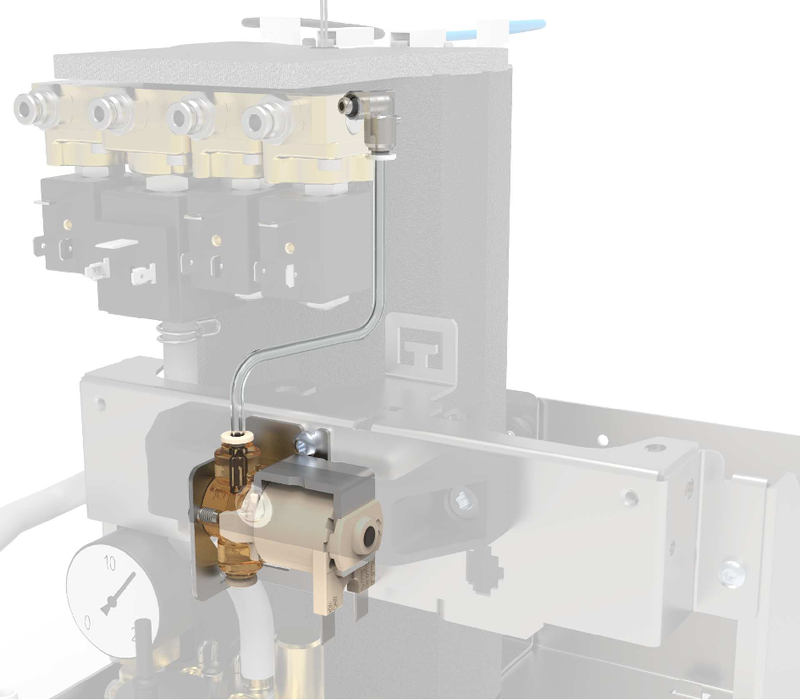

Enigma E'2-Hydraulikmodul


Manuelles Milchreinigungsmodul L'2m

Automatisches Milchreinigungsmodul L'2m

Software-Einstellungen

[Wichtig] Wichtig

Die automatische Heißreinigung kann verwendet werden mit:

  • Cameo:

    • Milchsystem-Reinigungstabletten ab Software V4.14 oder neuer.

    • Everclean ab Software V4.40 oder neuer

  • Enigma:

    • Milchsystem-Reinigungstabletten ab Software V4.14 oder neuer.

    • Everclean ab Software V5.2.0 oder neuer.

  • Legacy+:

    • Milchreinigungstabletten ab Software V5.4.5 oder neuer, über das automatische oder manuelle Milchreinigungsmodul.

    • Everclean ab Software V5.2.0 oder neuer, über das automatische oder manuelle Milchreinigungsmodul.

    • Milchreinigungskugel ab Software V5.0.0 oder neuer, über das automatische Milchreinigungsmodul.

    [Anmerkung] Anmerkung

    Weitere Informationen zum Legacy+-Milchreinigungsmodul finden Sie unter PI-61 Einführung eines neuen Milchreinigungsmoduls bei der Legacy+ L'2m.

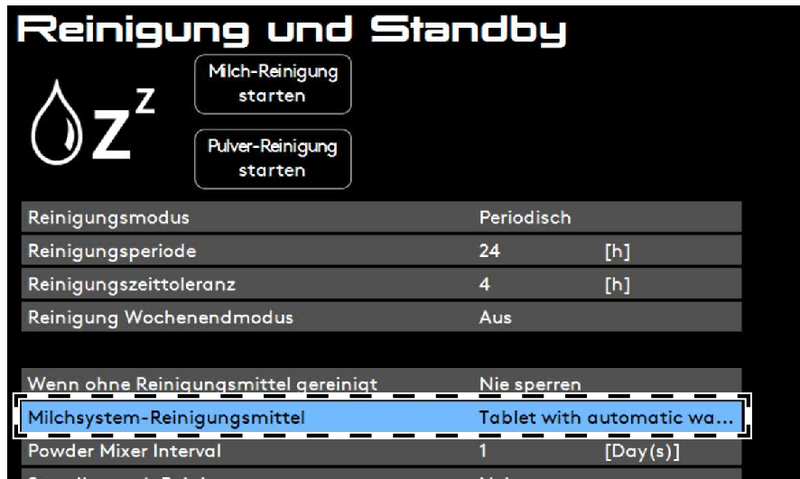

203mm_CleanStandby_PI-44.ai

Wählen Sie das richtige Reinigungsmittel für das System (Menü > Reinig. & Standby > Milchsystem-Reinigungsmittel):

  • Everclean mit automatischer Kaltwasserzufuhr (Cameo, Enigma, E'line und Legacy+)

  • Everclean mit automatischer Heißwasserzufuhr (Cameo, Enigma und Legacy+)

  • Tabletten mit automatischer Heißwasserzufuhr (Cameo, Enigma and Legacy+)

  • Automatischer Kugelspender (nur Legacy+)

Anleitungen

[Anmerkung] Anmerkung

Melden Sie sich im e'Support-Center (https://esupport.eversys.com/de) an, um Zugriff auf die Anleitungen zu erhalten.

Ersatzteile für Cameo

Ab Anfang Juni 2023 werden diese Ersatzteile im Webshop erhältlich sein.

[Anmerkung] Anmerkung

Bitte bestellen Sie diese Artikel, wenn Sie Ihre Cameo nachrüsten wollen:

  • Für Maschinen, die nach dem 18.02.2022 hergestellt wurden:

    • Wenn kein Choco-Modul an der Maschine installiert ist:

      • 1 x Art. Nr. 112543 / SAP EV112543 – Upgrade-Kit für automatische Heißreinigung

    • Wenn V2 Choco bereits an der Maschine installiert ist:

      • 1 x Art. Nr. 112576 / SAP EV112576 – Upgrade-Kit für automatische Heißreinigung

    • Wenn V1 Choco bereits an der Maschine installiert ist:

      • 1 x Art. Nr. 112577 / SAP EV112577 – Upgrade-Kit für automatische Heißreinigung

  • Für Maschinen, die vor dem 18.02.2022 hergestellt wurden:

    • Wenn kein Choco-Modul an der Maschine installiert ist:

      • 1 x Art. Nr. 112543 / SAP EV112543 – Upgrade-Kit für automatische Heißreinigung

      • 1 x Art. Nr. 103950 / SAP 5000103950 – CPU-Kabelbaum für das Hydraulikmodul

      • 1 x Art. Nr. 103848 / SAP 5000103848 – Kabelbaum für das Signal des Hydraulikmoduls

      • 1 x Art. Nr. 103978 / SAP 5000103978 – CPU-Kabelbaum für das Dampfmodul

      • 1 x Art. Nr. 100066 / SAP 5300100066 – O-Ring Ø8.73X1.78

      • 1 x Art. Nr. 100114 / SAP 5300100114 – O-Ring Ø10.82X1.78

    • Wenn V1 Choco bereits an der Maschine installiert ist:

      • 1 x Art. Nr. 112577 / SAP EV112577 – Upgrade-Kit für automatische Heißreinigung

      • 1 x Art. Nr. 103950 / SAP 5000103950 – CPU-Kabelbaum für das Hydraulikmodul

      • 1 x Art. Nr. 103848 / SAP 5000103848 – Kabelbaum für das Signal des Hydraulikmoduls

      • 1 x Art. Nr. 103978 / SAP 5000103978 – CPU-Kabelbaum für das Dampfmodul

      • 1 x Art. Nr. 100066 / SAP 5300100066 – O-Ring Ø8.73X1.78

      • 1 x Art. Nr. 100114 / SAP 5300100114 – O-Ring Ø10.82X1.78

Artikel Nummer

Beschreibung

Anwendungsfall


Art. Nr. 112543

SAP EV112543

Upgrade-Kit für automatische Heißreinigung (wenn kein Choco-Modul installiert ist)

Cameo

Art. Nr. 112576

SAP EV112576

Upgrade-Kit für automatische Heißreinigung (wenn das Choco-Modul V2 installiert ist)

Cameo

Art. Nr. 112577

SAP EV112577

Upgrade-Kit für automatische Heißreinigung (wenn das Choco-Modul V1 installiert ist)

Cameo

Art. Nr. 103950

SAP 5000103950

CPU-Kabelbaum für das Hydraulikmodul

Für vor dem 18.02.2022 hergestellte Cameo-Maschinen

Art. Nr. 103848

SAP 5000103848

Kabelbaum für das Signal des Hydraulikmoduls

Für vor dem 18.02.2022 hergestellte Cameo-Maschinen

Art. Nr. 103978

SAP 5000103978

CPU-Kabelbaum für das Dampfmodul

Für vor dem 18.02.2022 hergestellte Cameo-Maschinen

Art. Nr. 100066

SAP 5300100066

O-Ring Ø8.73X1.78

Für vor dem 18.02.2022 hergestellte Cameo-Maschinen

Art. Nr. 100114

SAP 5300100114

O-Ring Ø10.82X1.78

Für vor dem 18.02.2022 hergestellte Cameo-Maschinen

Ersatzteile für Enigma und Shotmaster

Ab Anfang Juni 2023 werden diese Ersatzteile im Webshop erhältlich sein.

[Anmerkung] Anmerkung

Bitte bestellen Sie diese Artikel, wenn Sie Ihre Enigma oder Shotmaster nachrüsten wollen:

  • Für Maschinen, die nach dem 19.05.2022 hergestellt wurden:

    • 1 x Art. Nr. 114669 / SAP EV114669 – Upgrade-Kit für automatische Heißreinigung (neuer Hydraulikventilblock)

  • Für Maschinen, die zwischen dem 31.03.2021 und dem 19.05.2022 hergestellt wurden:

    • 1 x Art. Nr. 114669 / SAP EV114669 – Upgrade-Kit für automatische Heißreinigung (neuer Hydraulikventilblock)

    • 1 x Art. Nr. 111626 / SAP 5100111626 – Kabelbaum für automatische Heißreinigung

    • 1 x Art. Nr. 111627 / SAP 5000111627 – Erweiterungskabelbaum für automatische Heißreinigung

  • Wenn die Maschine vor dem 31.03.2021 mit einem 3-Ventil-Block hergestellt wurde:

    • 1 x Art. Nr. 114669 / SAP EV114669 – Upgrade-Kit für automatische Heißreinigung (neuer Hydraulikventilblock)

    • 1 x Art. Nr. 111626 / SAP 5100111626 – Kabelbaum für automatische Heißreinigung

    • 1 x Art. Nr. 111627 / SAP 5000111627 – Erweiterungskabelbaum für automatische Heißreinigung

  • Wenn die Maschine vor dem 31.03.2021 mit einem 4-Ventil-Block hergestellt wurde:

    • 1 x Art. Nr. 114671 / SAP EV114671 – Upgrade-Kit für automatische Heißreinigung (alter Hydraulikventilblock)

    • 1 x Art. Nr. 111626 / SAP 5100111626 – Kabelbaum für automatische Heißreinigung

    • 1 x Art. Nr. 111627 / SAP 5000111627 – Erweiterungskabelbaum für automatische Heißreinigung

Artikel Nummer

Beschreibung

Anwendungsfall


Art. Nr. 114669

SAP EV114669

Upgrade-Kit für automatische Heißreinigung (wenn 3-Ventil-Block oder neuer hydraulischer 4-Ventil-Block verbaut ist)

Nach dem 31.03.2021 hergestellte Enigma/Shotmaster (4-Ventil-Block) und alle Herstellungszeiträume (3-Ventil-Block)

Art. Nr. 114671

SAP EV114671

Upgrade-Kit für automatische Heißreinigung (wenn alter hydraulischer 4-Ventil-Block verbaut ist)

Vor dem 31.03.2021 hergestellte Enigma/Shotmaster

Art. Nr. 111626

SAP 5100111626

Kabelbaum für automatische Heißreinigung

Vor dem 19.05.2022 hergestellte Enigma/Shotmaster

Art. Nr. 111627

SAP 5000111627

Erweiterungskabelbaum für automatische Heißreinigung

Vor dem 19.05.2022 hergestellte Enigma/Shotmaster

Ersatzteil für Legacy+

Dieses Ersatzteil ist jetzt im Webshop erhältlich.

Artikel Nummer

Beschreibung

Anwendungsfall


Art. Nr. 119679

SAP EV119679

UPGRADE KIT - MAN. REINIGUNG

Legacy+
, , , , , , ,
