Nous souhaitons vous informer d'un risque potentiel pour la tête du piston inférieur (particulièrement sur tous les modèles E'4, E'6 et Shotmaster). La vis de blocage de la tête de piston dans l'assemblage du piston inférieur peut être incorrecte, ce qui peut entraîner des dommages ou la perte de la tête de piston dans le bac à marcs.
|
|
![[Note]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
|
Note |
|---|---|
|
De la Loctite 603 et de l'acétone peuvent être nécessaires si votre assemblage est incorrect. Assurez-vous de les avoir au moment du contrôle. |
-
Retirez le module d’infusion (optionnel sur Enigma)
-

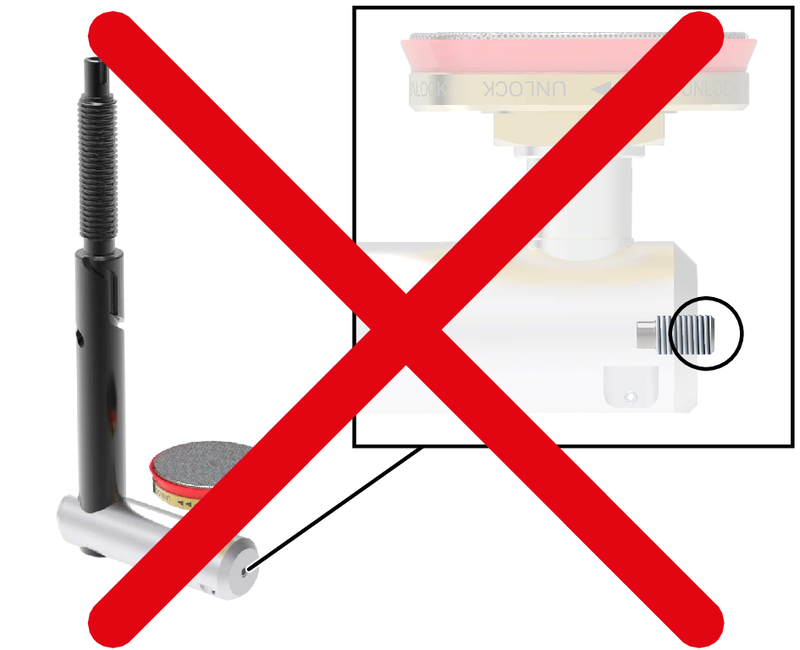

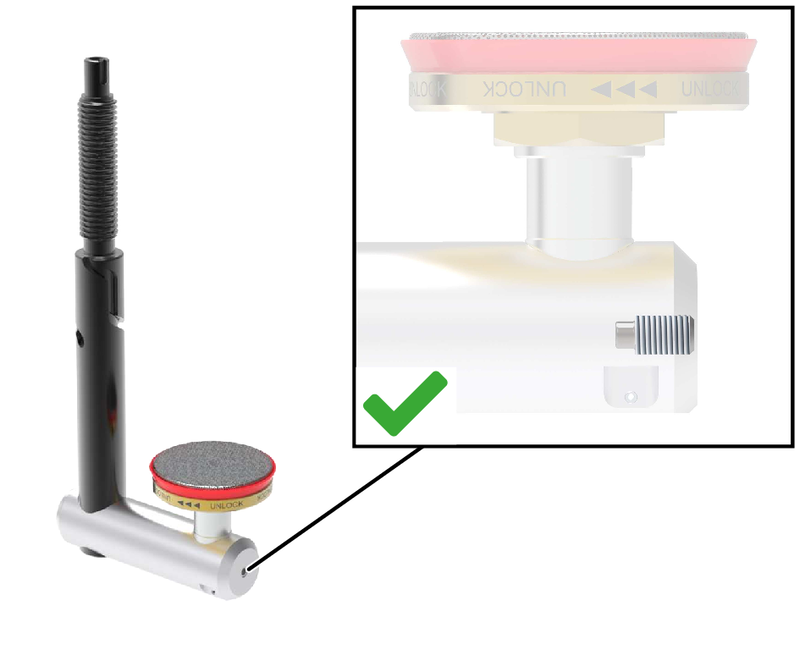

Vérifiez que la vis de blocage (1) est correctement serrée dans le piston inférieur.
-
Si c'est le cas, votre machine est prête à faire du café sans autre intervention.
-

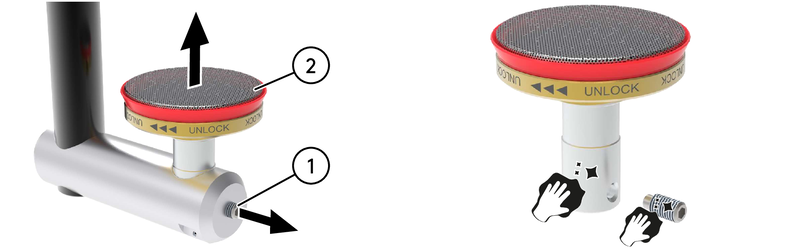

Si ce n'est pas le cas, retirez la vis de blocage (1) et retirez la tête du piston (2).
Note La Loctite 603 est appliquée sur les deux pièces et peut poser des problèmes lors de leur démontage.
-
Nettoyez tous les résidus de Loctite des deux pièces avec de l'acétone.
-

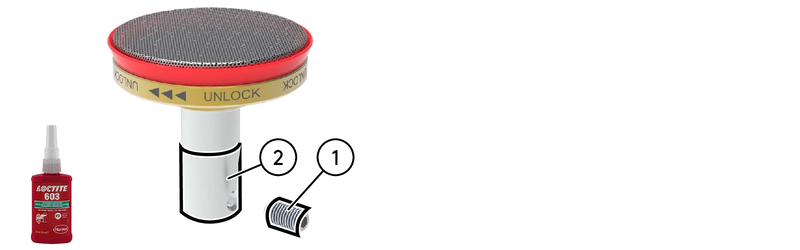

Appliquez de la Loctite 603 (Art. Nr. 104921) sur la vis de blocage (1) et la tête du piston (2).
-

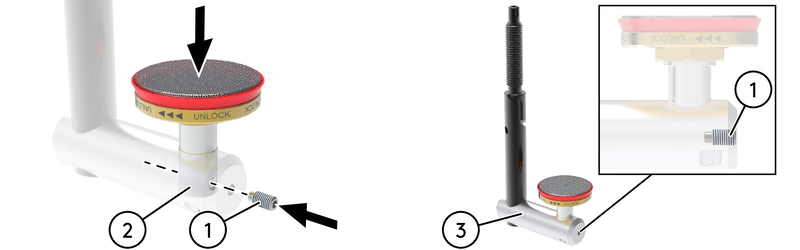

Installez la tête de piston (2) et veillez à aligner le trou de la vis de blocage (1) avec celui du piston inférieur (3).
-
Serrez correctement la vis de blocage (1) de manière à ce que la tête du piston (2) soit fixée.

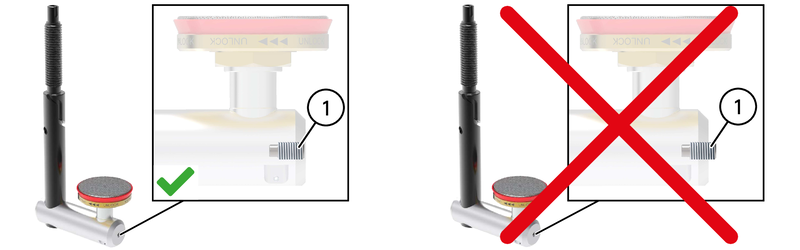

Note Assurez-vous que la vis de blocage (1) ne sort pas du piston inférieur (3). Si oui, réalignez la tête de piston (2) avec le piston inférieur (3).
-
Attendez au moins 8 minutes pour que la Loctite sèche.
Ces pièces détachées sont désormais disponibles sur le Webshop.
|
Numéro d'article |
Description |
Cas d'utilisation |
Image |
|---|---|---|---|
|
Art. Nr. 103439 SAP 9800103439 |
VIS SANS TETE A TETON M5X10 (VIS DE BLOCAGE) |
Module infusion Cameo et Enigma |
|
|
Art. Nr. 111426 SAP 6000111426 |
VIS M5X12 T. FRAISEE A TETON (VIS DE BLOCAGE) |
Module infusion Légacy |
|
