Note |
|---|---|
|
Cette TI remplace la TI-110 Joint de piston - E’line vs Cameo / Enigma. En ce qui concerne la tête de piston supérieure, nous effectuerons le changement bientôt (09.2025). Nous vous informerons dès qu'ils seront disponibles. |
Nous avons modifié la géométrie de la tête de piston et le joint de piston sur l’unité d’infusion E’line. Le nouvel ensemble garantit l’approvisionnement en pièces détachées et en kits.
Le changement s’applique à toutes les nouvelles pièces détachées commandées depuis février 2025. Pour assurer la maintenance à long terme de la machine, nous fournissons la nouvelle tête de piston (en haut et en bas) et les joints de piston en kits PM à partir de février 2025 pour 1 an. Passé ce délai, seul le joint bleu sera livré.
Un nouvel outil (Art. Nr. 117269) est requis pour retirer la tête de piston avec le joint bleu. Assurez-vous de commander cet outil avant toute opération de maintenance. L’ancien outil (Art. Nr. 101826) n’est pas compatible avec la nouvelle tête de piston.
|
|
|
|

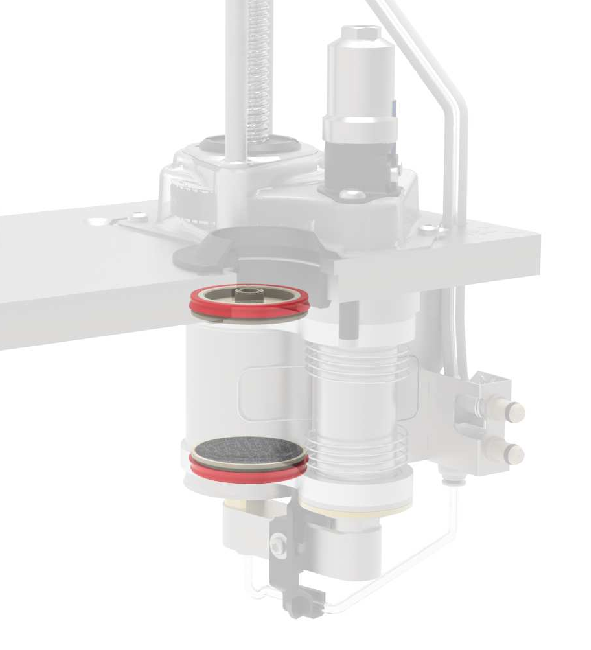

Ancien (rouge) |

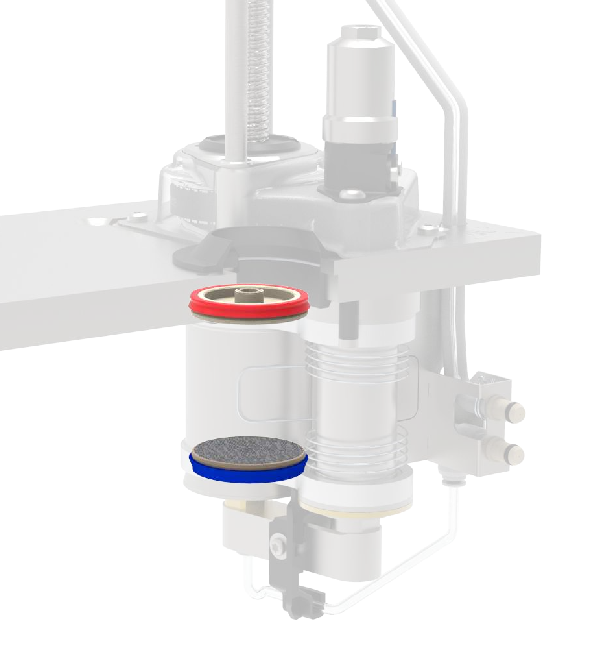

Ancien (nouvelle géométrie de la tête du piston inférieur avec joint bleu) |

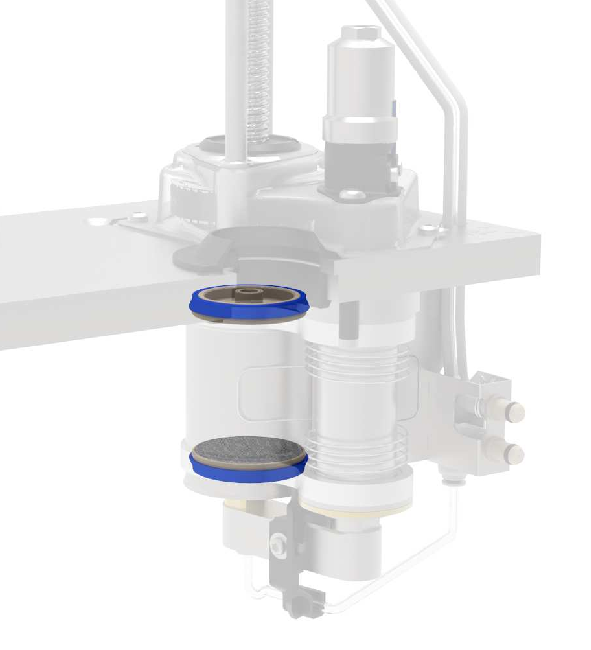

Actuel (nouvelle géométrie de la tête du piston supérieure avec joint bleu) |
![[Important]](https://knowledgebase.eversys.com/app/assets/paligo/images/important.png)
|
Important |
|---|---|
|

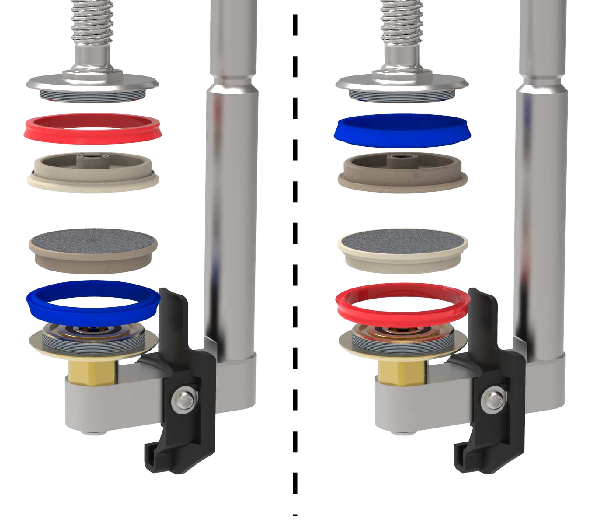

Veillez à ne pas mélanger les joints de piston et les douchettes. Cela entraînera un problème au niveau de la chambre d’infusion. Les assemblages présentés ci-dessous sont les seuls valides. Tout autre montage n’est pas possible et peut entraîner des problèmes. |
Ces pièces détachées sont désormais disponibles sur le Webshop.

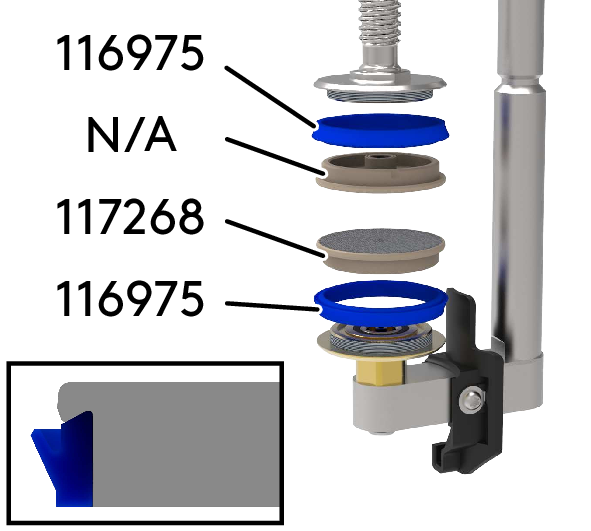

E'line
|
Numéro d'article |
Description |
Cas d'utilisation |
Image |
|---|---|---|---|
|
Art. Nr. 117269 SAP 6000117269 |
PINCE DE MONTAGE PISTON MOULÉ |
Module infusion E’line avec nouvelle tête de piston et joint de piston bleu |
|
|
Art. Nr. 117899 SAP EV117899 |
KIT DE MISE À JOUR PISTON INFÉRIEUR E’LINE (INCL. JOINT) (AVEC JOINT BLEU) |
Module infusion E'line |
|
|
Art. Nr. 117900 SAP EV117900 |
KIT DE MISE À JOUR PISTON INFÉRIEUR E’LINE (INCL. JOINT) (AVEC JOINT BLEU) |
Module infusion E'line |
|
|
Art. Nr. 116915 SAP 5300116915 |
PISTON SUPÉRIEUR E' INJECTÉ (TÊTE DE PISTON) |
Module infusion E’line avec joint de piston bleu |
|
|
Art. Nr. 116975 SAP 5300116975 |
JOINT DE PISTON C2 PROFIL K (JOINT BLEU) |
Module infusion E’line avec nouvelle tête de piston |
|
|
Art. Nr. 117268 SAP 5300117268 |
PISTON INFÉRIEUR E’ INJECTÉ (TÊTE DE PISTON) |
Module infusion E’line avec joint de piston bleu |
|

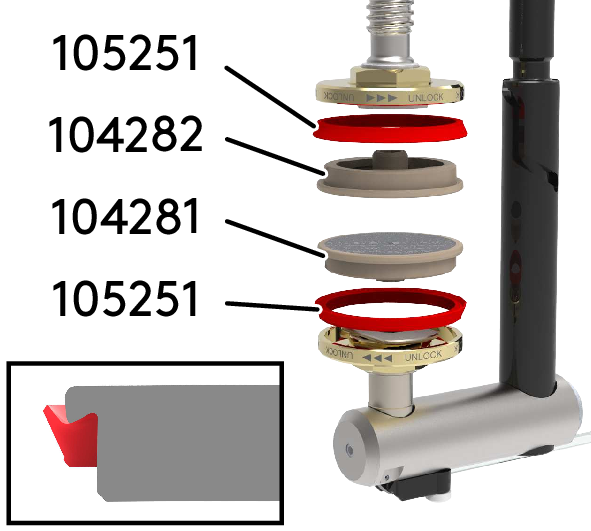

Cameo | Enigma | Legacy+
|
Numéro d'article |
Description |
Cas d'utilisation |
Image |
|---|---|---|---|
|
Art. Nr. 104281 SAP 7300104281 |
PISTON INFÉRIEUR INJECTÉ (TÊTE DE PISTON) |
Module infusion Cameo/Enigma/Legacy+ |
|
|
Art. Nr. 104282 SAP 5300104282 |
PISTON SUPÉRIEUR INJECTÉ (TÊTE DE PISTON) |
Module infusion Cameo/Enigma/Legacy+ |
|
|
Art. Nr. 105251 SAP 5300105251 |
JOINT DE PISTON C2 PROFIL K (JOINT ROUGE) |
Module infusion Cameo/Enigma/Legacy+ |
|
Cette pièce détachée reste disponible jusqu'à épuisement du stock.
E'line
|
Numéro d'article |
Description |
Cas d'utilisation |
Image |
|---|---|---|---|
|

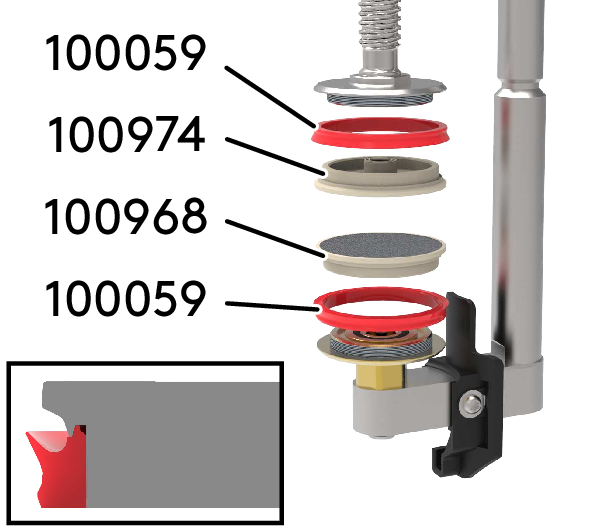

Art. Nr. 100059 SAP 5300100059 |
JOINT DE PISTON Ø45 (JOINT ROUGE) |
E'line avec tête de piston (Art. Nr. 100968 et Art. Nr. 100974) |
|
Ces pièces détachées ne sont plus disponibles.
E'line
|
Numéro d'article |
Description |
Remplacé par |
Image |
|---|---|---|---|
|
Art. Nr. 100968 SAP 7300100968 |
TÊTE DE PISTON INFÉRIEURE ASSY. |
Art. Nr. 117899 SAP EV117899 |
|
|
Art. Nr. 100974 SAP 7300100974 |
TÊTE DE PISTON SUPÉRIEURE ASSY. |
Art. Nr. 117900 SAP EV117900 |
|
