TI-190 Montage du panneau avant et arrière sur Légacy

Télécharger

English PDF | PDF Français | PDF Deutsch

Description

Depuis Janvier 2024, nous avons introduit de nouvelles pièces pour le montage des panneaux avant et arrière sur les machines Légacy afin d'améliorer la fiabilité de l'assemblage.

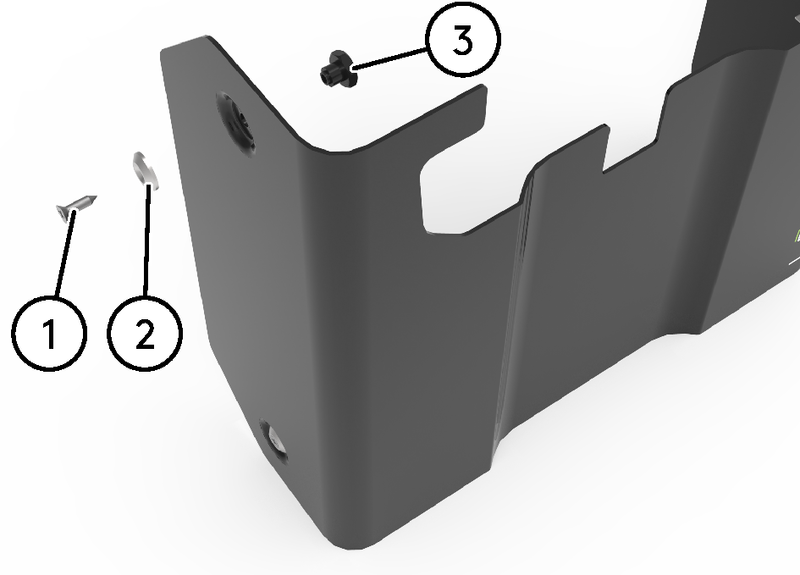

Montage avant Janvier 2024

Vis plastique (Art. Nr. 113370)
Rondelle sans rainure (Art. Nr. 113360)
Écrou plastique non fileté (montage sur panneau avant uniquement)

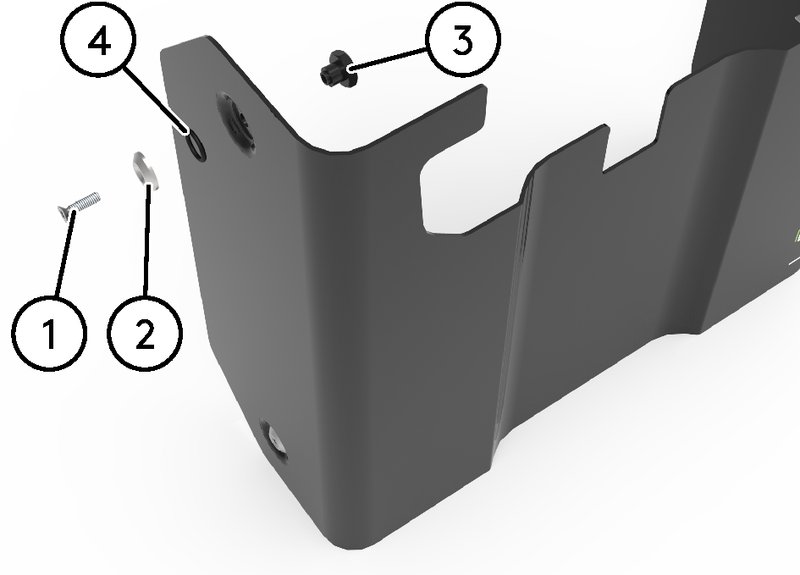

Montage à partir de Janvier 2024

Vis métrique (Art. Nr. 115325)
Rondelle rainurée (Art. Nr. 113360)
Écrou plastique fileté (montage sur panneau avant uniquement) (Art. Nr. 113368)
Joint torique (inséré à l'intérieur de la rondelle) (Art. Nr. 110717)

	Note
Une rondelle (2) (avec ou sans rainure) (Art. Nr. 113360) peut être montée sur chaque type de montage. Vis plastiques (1) (Art. Nr. 113370) ne peuvent être vissées que sur des pièces moulées non filetées et des écrous non filetés (3). Vis métriques (1) (Art. Nr. 115325) ne peuvent être vissées que sur des pièces moulées filetées et des écrous filetés (3) (Art. Nr. 113368). Le moulage sous pression avec filetage a été introduit en juin 2023.

Note

Une rondelle (2) (avec ou sans rainure) (Art. Nr. 113360) peut être montée sur chaque type de montage.

Vis plastiques (1) (Art. Nr. 113370) ne peuvent être vissées que sur des pièces moulées non filetées et des écrous non filetés (3).

Vis métriques (1) (Art. Nr. 115325) ne peuvent être vissées que sur des pièces moulées filetées et des écrous filetés (3) (Art. Nr. 113368).

Le moulage sous pression avec filetage a été introduit en juin 2023.

Pièces détachées

Ces pièces détachées sont désormais disponibles sur le Webshop.

Numéro d'article	Description	Cas d'utilisation
Art. Nr. 110717 SAP 5300110717	Joint torique Ø11 X 2	Rondelle avec rainure
Art. Nr. 113360 SAP 6000113360	Rondelle (incluant une rainure pour le montage d'un joint torique depuis juin 2023)	-
Art. Nr. 113368 SAP 5300113368	Écrou plastique fileté (depuis janvier 2024)	Vis métrique
Art. Nr. 115325 SAP 9800115325	Vis à tête fraisée M4X16 Philips SS	Moulage sous pression et écrou fileté
