TI-178 Liaison de châssis sur Enigma, Shotmaster et accessoires

	Important
	Pour les machines et accessoires produits avant le 1er octobre 2022, il n’est pas possible de : Installer les liaisons de châssis. Mettre à niveau le châssis pour installer les liaisons de châssis.

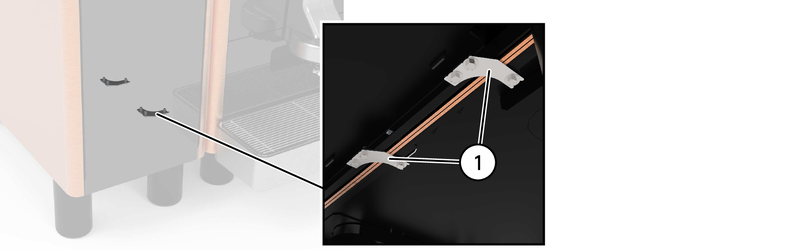

Depuis janvier 2023, nous envoyons tous les accessoires avec des liaisons de châssis (1). L’installation est obligatoire sur E’choco.

Ils assurent le bon assemblage et le bon positionnement des accessoires Enigma.

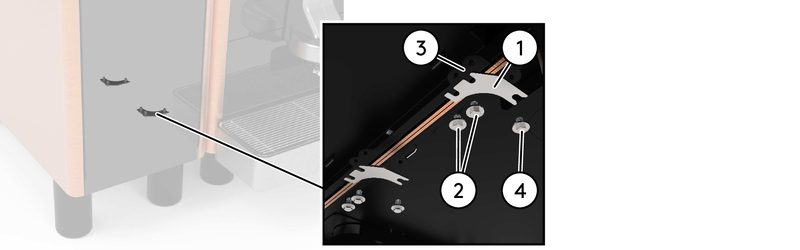

Installez les vis (2) sur le châssis de l’accessoire (3). Laissez un espace libre pour l’installation de la liaison de châssis (1).
Insérez la liaison de châssis (1).
Serrez les vis (2).
Ajustez la position de l’accessoire pour serrer la vis (4).
Installez la deuxième liaison de châssis.

Depuis janvier 2023, ces pièces détachées sont disponibles sur le Webshop.

Numéro d'article	Description	Cas d'utilisation
Art. Nr. 104328 SAP 9800104328	Vis à tête hexagonale M4x6	Enigma, Shotmaster et accessoires
Art. Nr. 113316 SAP 6000113316	Plaque de liaison de châssis	Enigma, Shotmaster et accessoires
Art. Nr. 114795 SAP EV114795	Kit liaison de châssis	Enigma, Shotmaster et accessoires
