Il n’est nécessaire de changer la lance vapeur ou/et le joint à rotule qu’en cas de problème. L’assemblage de la lance vapeur avec écrou n’est pas compatible avec la version précédente (vis). Assurez-vous de commander les bonnes pièces détachées pour rendre possible le montage sur la machine. |
Depuis février 2023, nous avons introduit la nouvelle version du joint à rotule de la lance vapeur.
Le nouveau joint à rotule facilite l’ensemble du montage et du démontage de la lance vapeur V3. Elle comprend désormais de nouveaux roulements avec joints à rotule (1) et un écrou (2) qui maintient ensemble le nouveau joint à rotule (3) et la lance vapeur V3 (4).
|
|
|

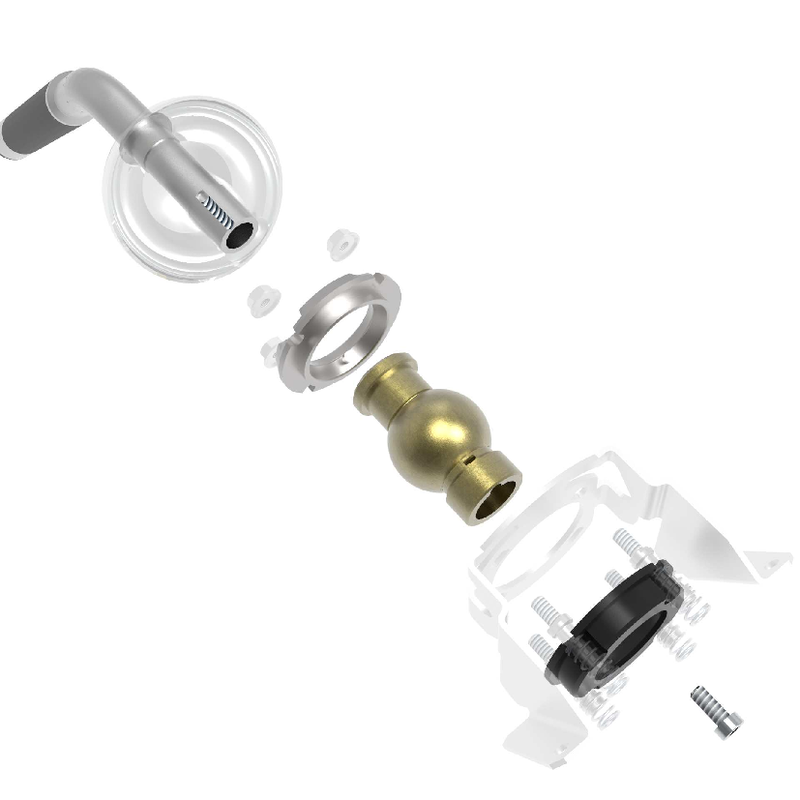

Joint à rotule avec une vis (ancien) |

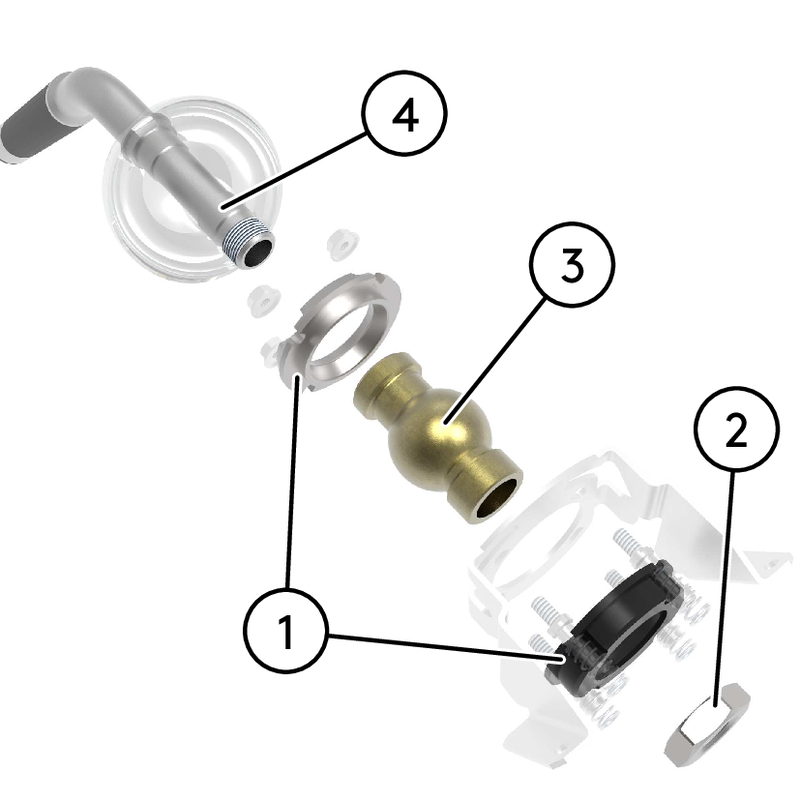

Joint à rotule avec un écrou (nouveau) |
![[Note]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
|
Note |
|---|---|
|
Les pièces mises en évidence ci-dessus sont celles qui diffèrent entre le joint à rotule avec une vis et le joint à rotule avec un écrou. Pour plus d'informations sur la version de la lance vapeur, veuillez vous référer à TI-203 Lancement de la lance vapeur V3. |
Ces pièces détachées sont désormais disponibles dans le Webshop.
|
Numéro d'article |
Description |
Cas d'utilisation |
Image |
|---|---|---|---|
|
Art. Nr. 106673 SAP EV106673 |
UPGRADE KIT C’ - SORTIE VAPEUR |
Cameo |
|
|
Art. Nr. 116258 SAP 7300116256 |
LANCE VAPEUR CAMEO V3 CPL |
Cameo |
|
|
Art. Nr. 117199 SAP 7300117199 |
LANCE VAPEUR CAMEO V3 |
Cameo - Joint à rotule avec un écrou |
|
Ces pièces détachées ne sont plus disponibles.
|
Numéro d'article |
Description |
Remplacé par |
Image |
|---|---|---|---|
|
Art. Nr. 107936 SAP 7300107936 |
Lance vapeur V2 Cameo (joint à rotule avec écrou inclus) |
Art. Nr. 116258 SAP 7300116258 |
|
|
Art. Nr. 108702 SAP 7300108702 |
Lance vapeur V1 Cameo (joint à rotule avec une vis incluse) |
Art. Nr. 116258 SAP 7300116258 |
|
|
Art. Nr. 110330 SAP 7300110330 |
Lance vapeur V2 Cameo |
Art. Nr. 117199 SAP 7300117199 |
|
|
Art. Nr. 104759 SAP 7300104759 |
Lance vapeur V1 Cameo |
Art. Nr. 116258 SAP 7300116258 |
|
