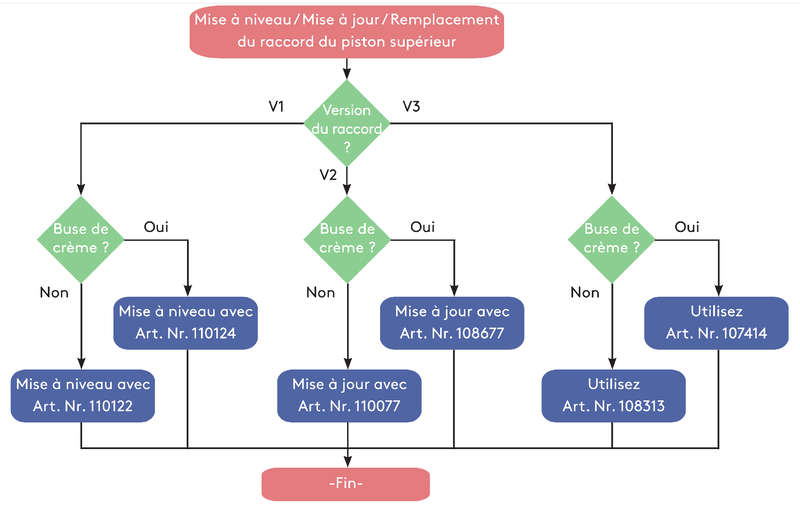

Sur les machines Eversys, il existe trois versions de raccords de piston supérieur (V1, V2 et V3). Consultez l'organigramme pour connaître les kits de mise à niveau disponibles et la compatibilité entre les versions.
L'utilisation de tubes tressés en silicone sur les raccords V2 et V3 nécessite l'utilisation de la pièce Art. Nr. 108471 / SAP 5300108471.
|
|
|
Art. Nr. 108471 / SAP 5300108471 |

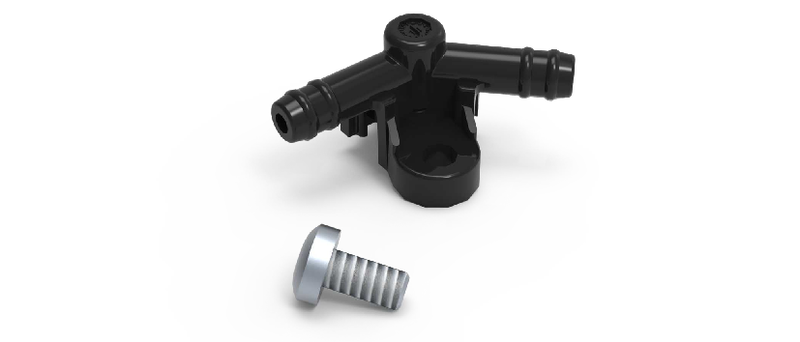

Le raccord V1 a été monté sur le module infusion Cameo V1 / V2 et sur le module infusion E'line V1. Il n'était possible de connecter que des tubes tressés en silicone et la buse crema n'était pas disponible.
Le raccord n'était disponible qu'en couleur noire.
|
|
|
Sans buse crema |

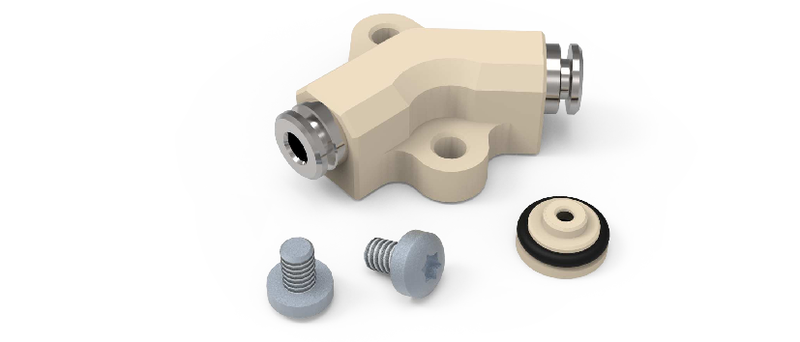

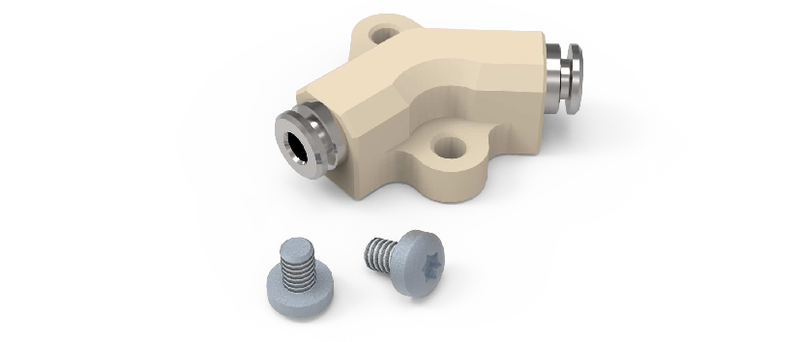

Le raccord V2 a été monté sur le module infusion Cameo V3 et sur le module infusion Enigma V2. Il était possible de connecter des tubes FEP et la buse crema était disponible en option.
Le raccord n'était disponible qu'en couleur crème.
|
|
|
Sans buse crema |
Avec buse crema |

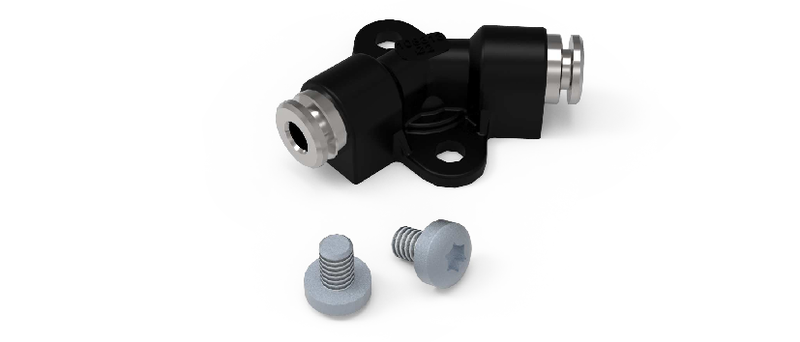

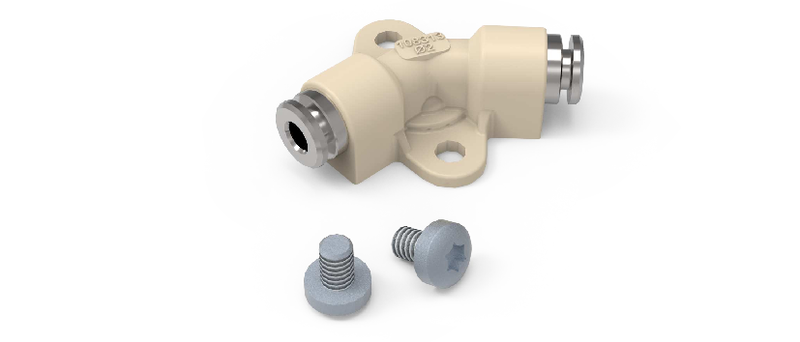

Le raccord V3 est monté sur le module infusion Cameo V3 et sur le module infusion Enigma/ E'line V2. Il est possible de connecter des tubes FEP et la buse crema est disponible en option.
Le raccord est disponible en deux couleurs :
-
Couleur noire : Sans buse crema
-
Couleur crème : Avec buse crema
|
|
|
Sans buse crema |
Avec buse crema |
![[Note]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
|
Note |
|---|---|
|
Pour plus d’informations, reportez-vous à PI-14 Buse crema, TI-119 Cameo - Module infusionet TI-120 Enigma / E'line - module infusion. |
![[Important]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
|
Important |
|---|---|
|
Lors de la mise à niveau/mise à jour de votre raccord, veillez à toujours utiliser les vis fournies dans le kit. Le piston risque d’être endommagé si les vis sont trop longues. |
Il est possible de mettre à jour ou à niveau le raccord du piston supérieur de V1 ou V2 à V3.
Il est nécessaire de connaître la version montée sur votre module infusion et l'utilisation d'une buse crema. Si nécessaire, effectuez la mise à niveau ou la mise à jour à l'aide de kits ou d'articles individuels.
|
|
Note |
|---|---|
|
Le nombre de kits ou d'articles à commander dépend du type de module :
|
