TI-120 Enigma / E'line - module infusion

Important

Les informations sont valables pour les machines équipées du logiciel V2.4x et supérieur. Nous vous recommandons de toujours utiliser la dernière version du logiciel. Les machines Enigma sont assemblées uniquement avec le module infusion V2. Pour plus d’informations, reportez-vous à PI-14 Buse crema, TI-116 Enigma - Buse espresso ou café désormais sur le module hydraulique et TI-116 Enigma - Buse espresso ou café désormais sur le module hydraulique.

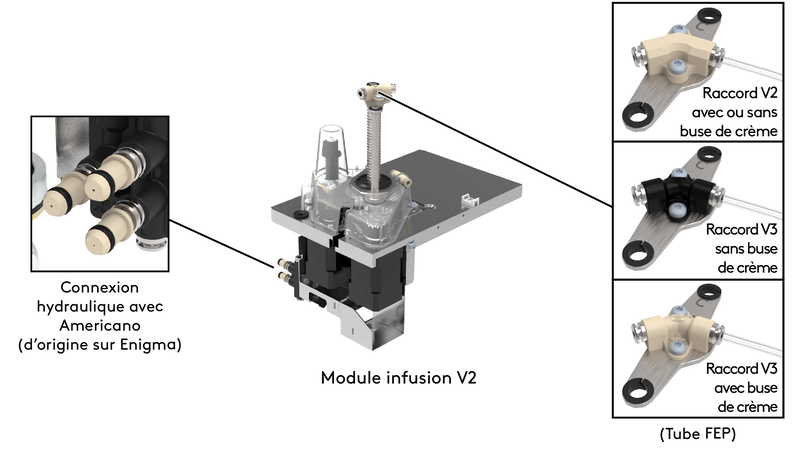

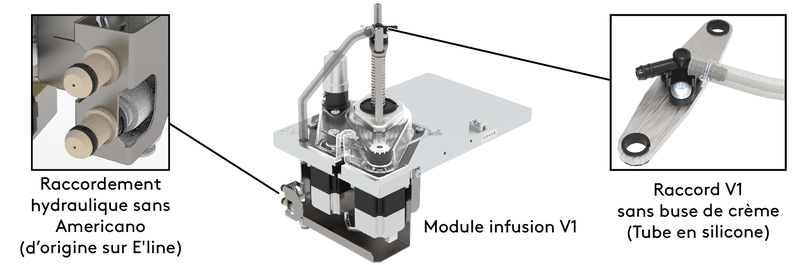

Sur Enigma / E'line, il existe deux types de modules infusion (modules simples et doubles) avec deux versions (V1 et V2).

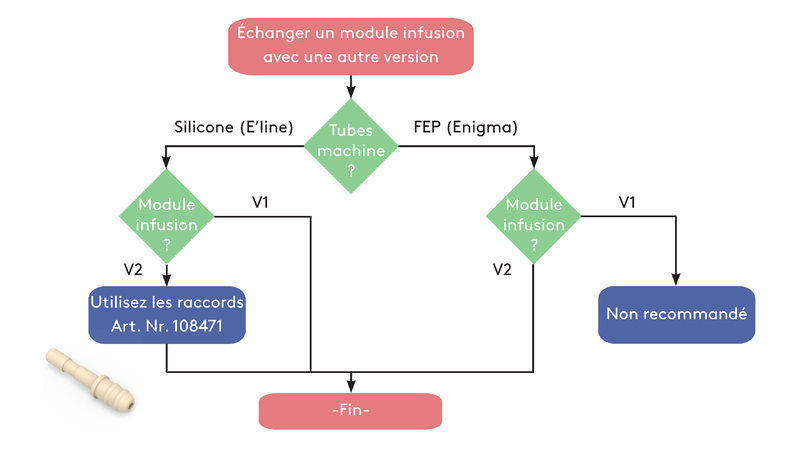

Consultez l'organigramme pour connaître la compatibilité entre les versions.

En cas de maintenance ou de problème, il est possible d'échanger les modules infusion même si leur version n'est pas similaire.

Il est nécessaire de connaître le type de tubes assemblés dans la machine et la version du module infusion. Si nécessaire, adaptez le module infusion à l'aide de raccords.

	Note
	La quantité de raccords ( Art. Nr. 108471 / SAP 5300108471) dépend du type de module : Module simple : 2 x raccords Module double : 4 x raccords

Note

Nous utilisons désormais un numéro d'article unique pour chaque type de module infusion : Simple (E'2x) : Art. Nr. 110820 / SAP EV110820 Double (E'4x/Shotmaster) : Art. Nr. 110821 / SAP EV110821 Ils remplacent les numéros d'articles actuels. Chaque nouveau module infusion est désormais livré avec des pièces détachées permettant son installation quelle que soit la version précédente du module infusion. Ci-dessous, la liste des pièces détachées : Art. Nr. 102037 / SAP 7300102037 - buse de 0,5 mm Art. Nr. 101409 / SAP 7300101409 - buse de 0,7 mm Art. Nr. 107414 / SAP 7400107414 - buse de crème Art. Nr. 108471 / SAP 5300108471 - raccord droit
