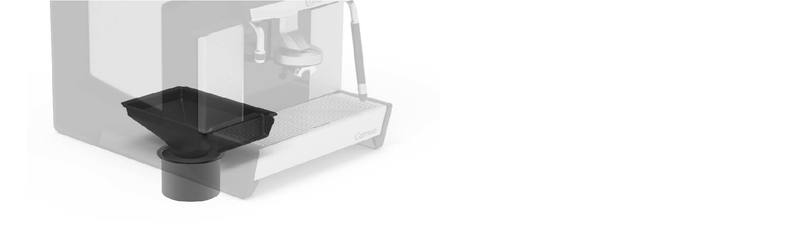

upgrade your cameo with the undercounter coffee disposal art nr 105949

	Avertissement

Note

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

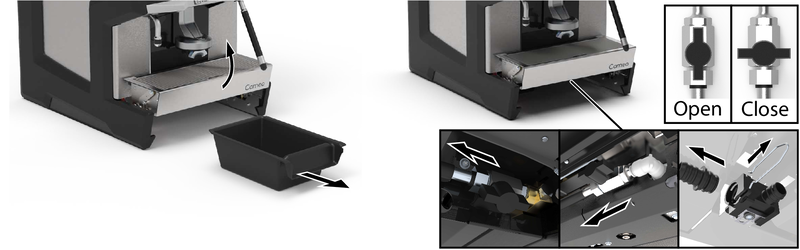

Soulevez le bassinet et retirez le bac à marcs.

	Note

Tirez la machine vers l'avant pour laisser un espace d'environ 100 à 150 mm (3,9 à 5,9 pouces).

Avertissement

Le fait de soulever des objets lourds peut entraîner des blessures.

Ne pas coincer les tubes à lait (en option) sous les pieds de la machine.

	Note

	Note

	Note
	Ne pas coincer les tubes à lait (en option) sous les pieds de la machine. Faites passer les tuyaux par l'arrière de la machine ou par la découpe du comptoir.

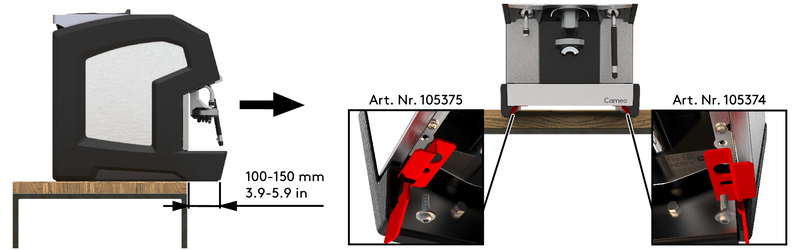

Tirez la machine vers l'avant pour laisser un espace d'environ 100 à 150 mm (3,9 à 5,9 pouces).
Retirez les verrous de transport (Art. Nr. 105374 and Art. Nr. 105375).

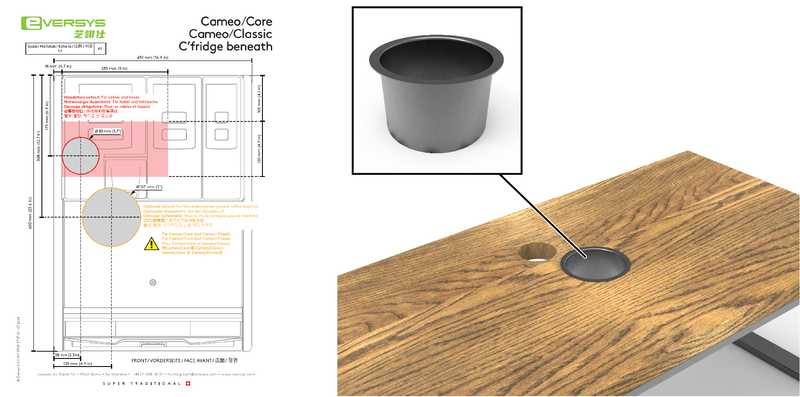

Ajustez la position de la machine en fonction de la configuration du comptoir.

Raccordez l'arrivée d'eau réseau et ouvrez son robinet.

Important

Veillez à purger le filtre à eau à l'aide de la vanne de vidange et conformément aux instructions du fournisseur.

Si le filtre à eau n'est pas purgé avant la mise en service, la machine à café risque d'être endommagée (par exemple, le débitmètre).

	Note

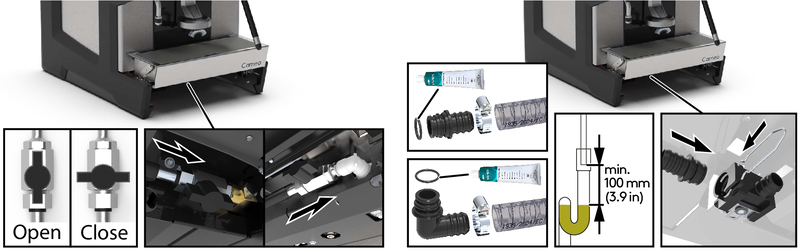

	Graissez avec de la graisse Molykote (Art. Nr. 101180 / SAP 8040150056) le joint torique pour éviter les fuites.

Insérez le tube de vidange dans le siphon.

	Note
	Laissez un espace libre (min. 100 mm - 3,9 po) entre le tube et l'eau dans le siphon.

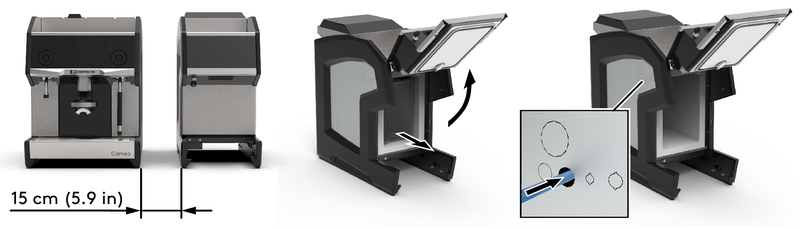

Installez le réfrigérateur à côté de la machine à café. Gardez un espace minimum de 15 cm (5,9 pouces) entre chaque machine.
Ouvrez la porte.
Retirez le réservoir de lait.

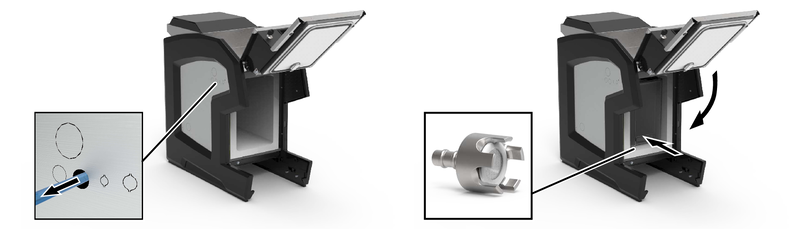

Faites passer le tuyau de lait de la machine à café par le panneau latéral du réfrigérateur.

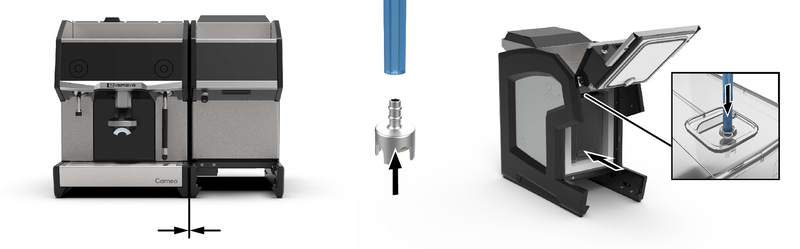

Amenez le réfrigérateur à côté de la machine à café. Vérifiez que le tuyau de lait n’est pas pincé entre les machines. Tirez le tuyau d'un côté puis de l'autre.
Remettez la crépine à lait en place.

Remettez le réservoir de lait en place. Acheminez le tuyau de lait à l'intérieur du réservoir de lait.

	Note
	Pour deux types de lait, utilisez le tuyau bleu pour le premier type et le tuyau vert pour le second.

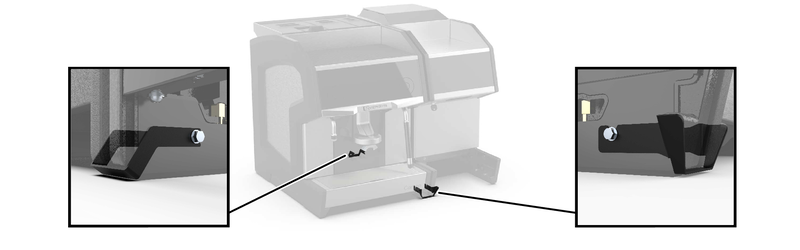

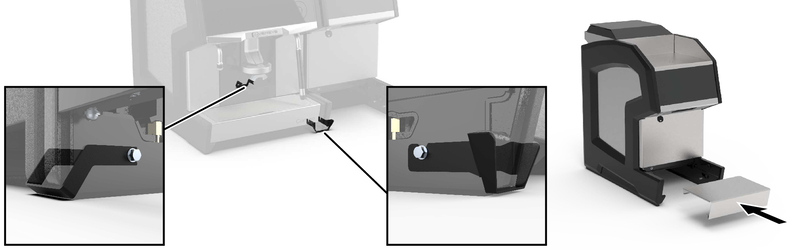

Au besoin, installez les raccords avant et arrière pour assurer un montage correct.

	Note
	Pour faciliter le montage du raccord avant, les vis peuvent être retirées sur la Cameo et ses accessoires.

Branchez la machine sur le secteur
Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).
