Remplacer la carte Toradex sur l’écran Cameo

Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

Ouvrez l'écran.

Retirez le panneau avant.

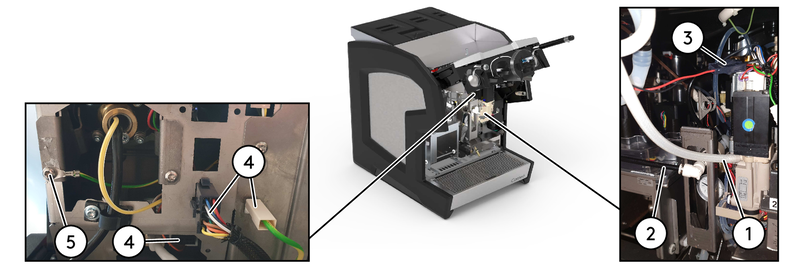

Débranchez le tuyau à lait (1) du module lait et le tuyau arrière (2) du module vapeur.

Débranchez le connecteur de la vanne de lait (3).

	Note
	La configuration dépend du type de machine et des options.

Débranchez les câbles (4) de l’affichage.

Débranchez le câble de mise à la terre (5).

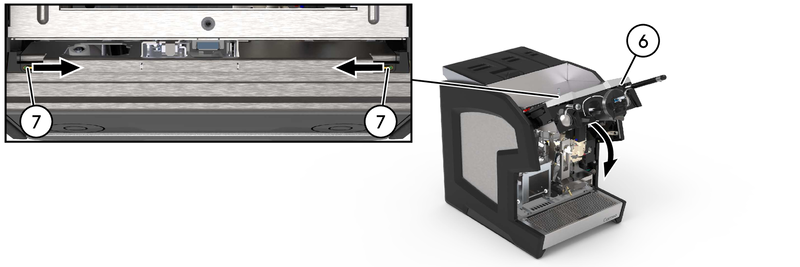

Fermez l’affichage (6).

Dévissez les vis (7).

Faites coulisser les deux vis (7) vers le centre pour retirer l’affichage (6).

	Note
	Maintenez fermement l’affichage avant de déplacer les vis.

Placez l’affichage sur une surface propre (protégée par une mousse ou un tissu doux) afin d’éviter de rayer l’écran.

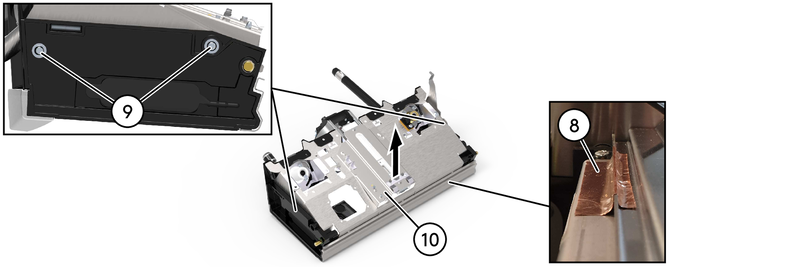

Décollez la bande de cuivre (8).

	Note
	Pour de plus amples informations, reportez-vous à TI-114 Cameo - L'écran se fige - Problème sur la bande en cuivre.

Retirez les 4 vis (9).

Retirez le châssis (10).

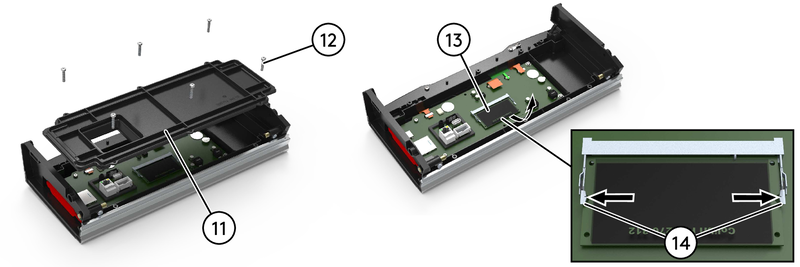

Retirez les 6 x vis (11).

Retirez le couvercle (12).

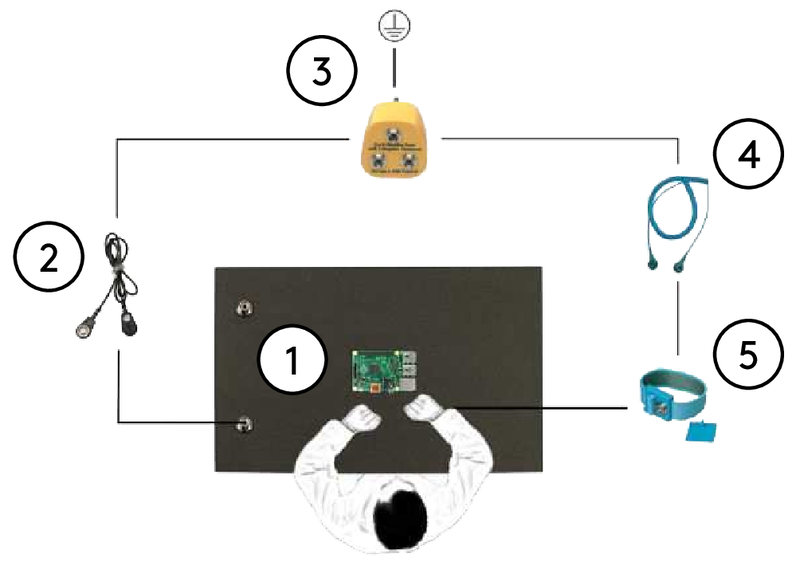

Déposez la carte Toradex (13) en poussant les 2 clips (14) de côté et en soulevant la carte (13).

Insérez la nouvelle carte Toradex.

	Important
	Assurez-vous que la carte est correctement insérée avant d’appuyer dessus pour la verrouiller en place. Dans le cas contraire, la carte pourrait subir des dommages.

Remontez dans l'ordre inverse.

	Important

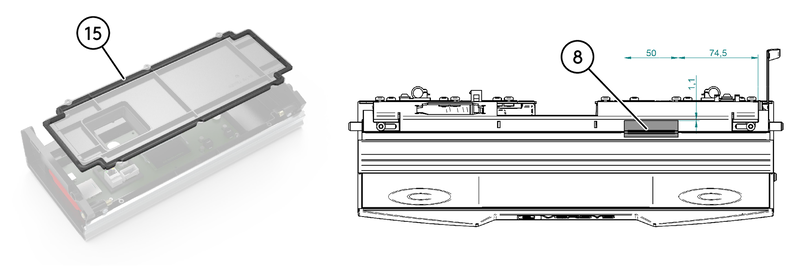

	Assurez-vous que la mousse d’étanchéité (15) n’est pas endommagée. Elle doit s’adapter correctement à la carte d’affichage pour éviter tout dommage dû à l’eau.

	Note
	Assurez-vous que la bande de cuivre (8) est collée correctement. Pour de plus amples informations, reportez-vous à TI-114 Cameo - L'écran se fige - Problème sur la bande en cuivre.
