Remplacer la base de la vanne (Art. Nr. 111404) sur le module poudre Légacy

Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

Retirer chaque couvercle de bac à grains (1).

Déverrouiller chaque bac à grains (position fermée).

Retirer les bacs à grains et le bac de poudre.

	Note
	Retirer la chute de poudre qui verrouille le bac de poudre.

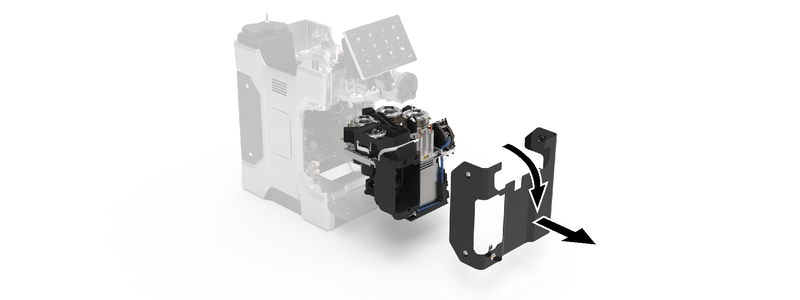

Retirez le panneau avant.

Retirer le tiroir.

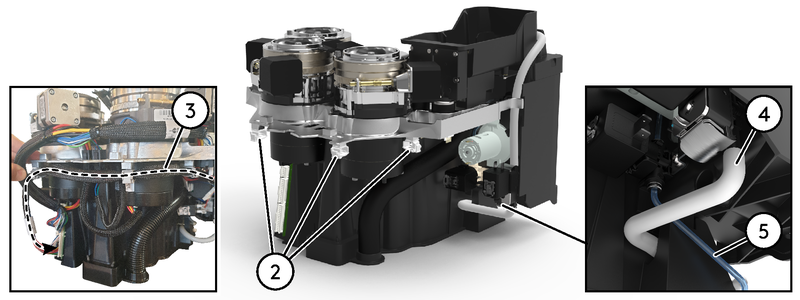

Ouvrir les attaches de câble (1) et retirer le faisceau de câbles du module poudre (3).

Retirer les tubes (4 et 5).

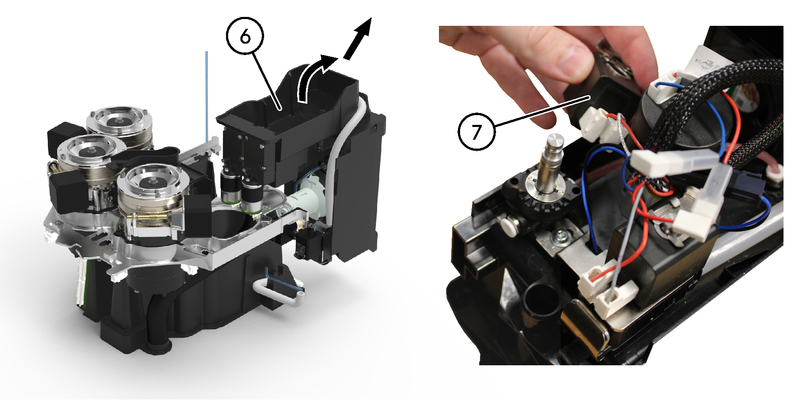

Retirer le module poudre (6).

Libérer la vanne (7).

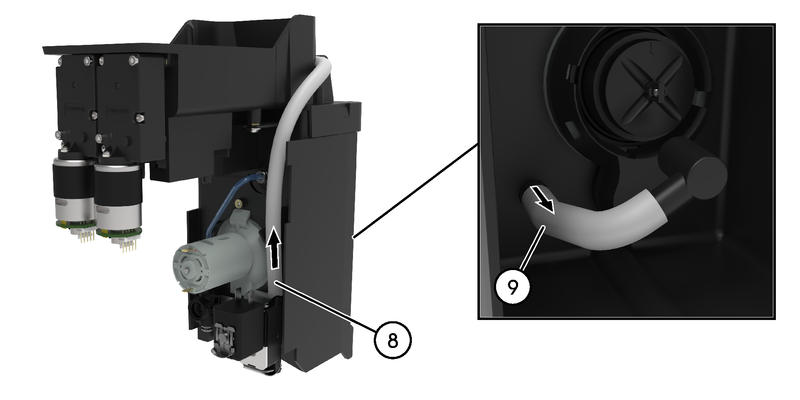

Retirer les tubes (8 et 9).

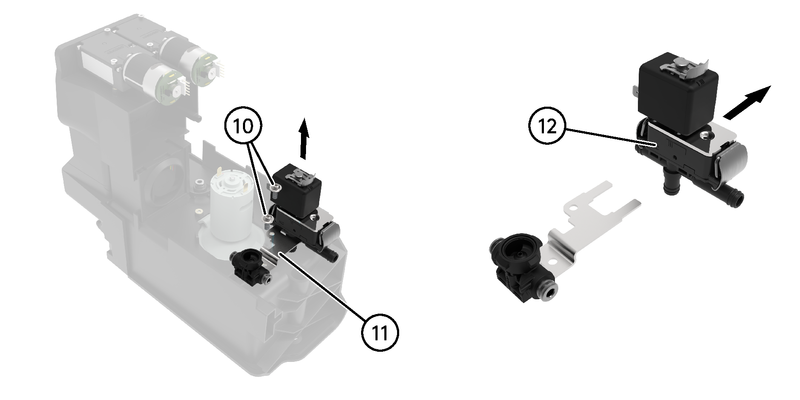

Retirer les vis (10).

Retirer l'ensemble (11).

Retirer la vanne (12).

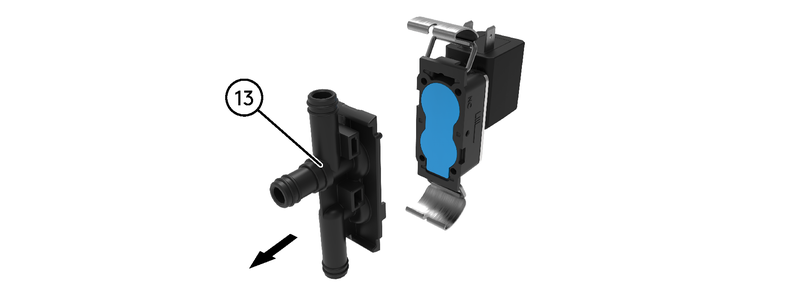

Remplacer la base de la vanne (13) par la nouvelle.

	Note
	Veiller à ne pas pincer ou casser la membrane lors de la remise en place de la base de la vanne. La base de la vanne doit s'adapter parfaitement à la vanne. Les goupilles de positionnement facilitent l'installation.

Remontez dans l'ordre inverse.

	Note

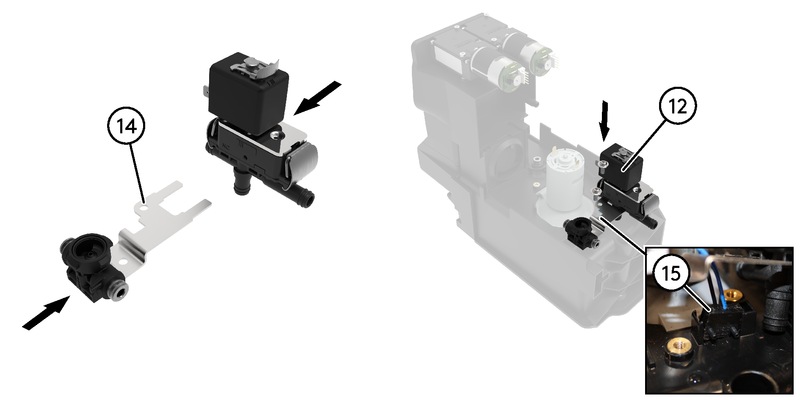

	S'assurer que la plaque (14) est insérée à l'intérieur des bases de vannes. Maintenir le contacteur Reed (15) dans sa position d'origine lors de la remise en place de l'ensemble (12).

Remettre le module poudre (6) dans sa position d'origine.

	Note

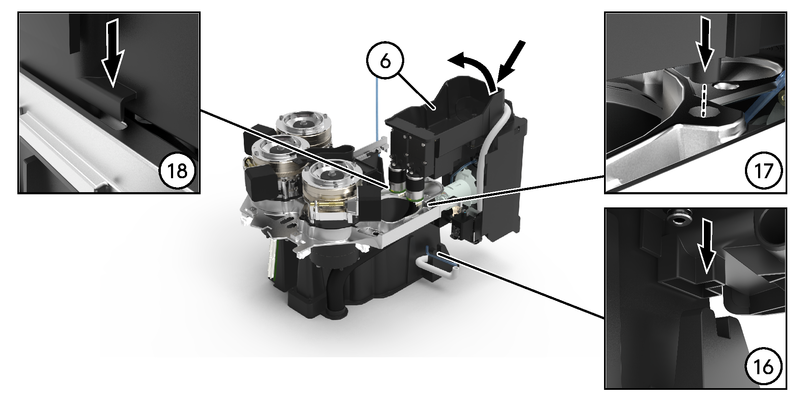

	S'assurer que la base en T du module poudre (16), l'aiguille (17) et la rainure (18) sont bien en place. Si nécessaire, ajuster la position du module poudre (6).

Remontez dans l'ordre inverse.

Branchez la machine sur le secteur

Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).

Vérifiez qu'il n'y a pas de fuites.

Préparer un produit à base de poudre pour tester la présence de fuites.
