![[Important]](https://knowledgebase.eversys.com/assets/paligo/images/important.png)
|
Important |
|---|---|
|
Cette option est entièrement compatible avec toutes les machines Légacy. Depuis juillet 2023, les machines à Légacy sont dotées d'une prédisposition de 1,5 Step. Pour plus d'informations sur Légacy sans la prédisposition 1,5 Step et les pièces détachées à commander, se référer aux Vues éclatées des pièces détachées de la gamme Légacy - unité châssis. Chauffer les tubes avant de les plier en les frottant entre les doigts. Veiller à plier délicatement les tubes. Un risque de fuite à moyen/long terme peut survenir si elles sont pliées trop fort et sans chauffage préalable. |
-
Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).
-
Débranchez la machine du réseau électrique.
Important Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.
-
Desserrez la vis (Torx T20) pour libérer (1) le pupitre. Levez et verrouillez le pupitre (2).
-
Retirez la porte de la poudre (3)
-
Soulevez et dégagez le panneau avant (4).
-
Débranchez le connecteur de masse situé sur le côté droit du panneau avant (5) et retirez-le (6).
Important Si votre machine est équipée d'une prédisposition de 1,5 Step, continuez l'installation du kit à l'étape 11.
-

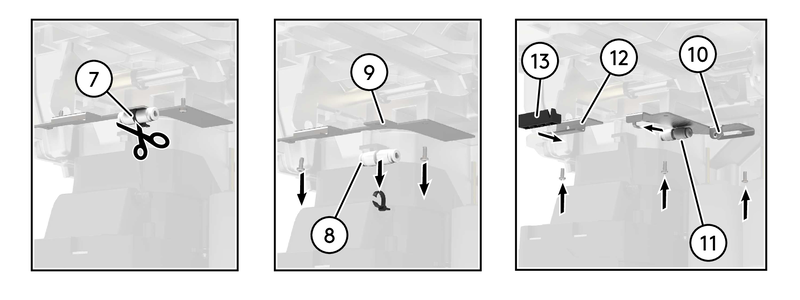

Coupez le collier (7) et retirez le raccord de réduction (8).
-
Retirez les vis de la plaque de support avant (9) et enlevez-la.
-
Fixez la nouvelle plaque de support avant à l'aide des vis (10) et accrochez le raccord de réduction (11).
-
Fixez la plaque de fermeture avant gauche (12) et insérez le joint à lèvres avant gauche (13).
-

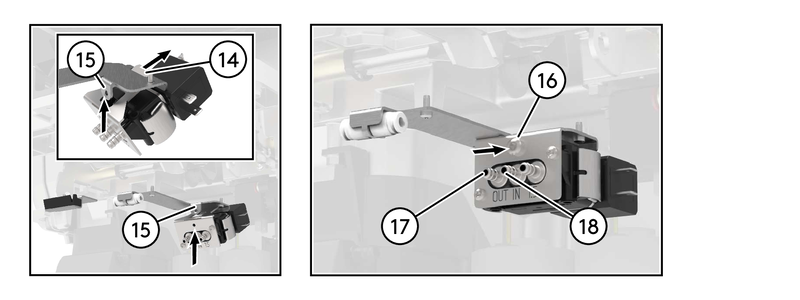

Insérez la valve du support de montage dans les fentes (14) (15).
-
Fixez le support de montage de la vanne à l'aide de la vis (16).
-
Branchez le tuyau de lait de sortie (17 - OUT) et le tuyau de lait d'entrée chaud (18 - IN) à la vanne de prédisposition 1,5 Step.
-

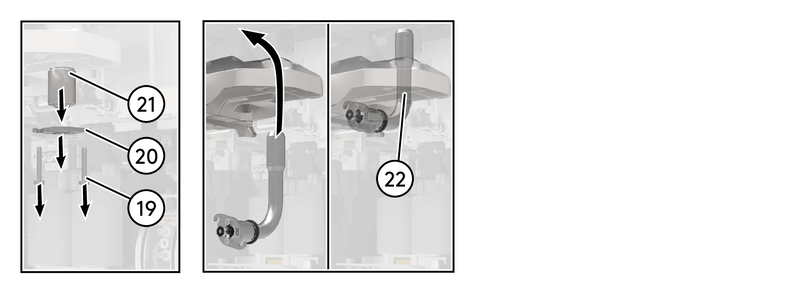

Retirez les vis (19), la plaque (20) et le bouchon (21) du côté droit du pupitre.
-
Insérez la sortie de 1,5 Step dans l'ouverture (22).
-
Insérez les vis (23), bloquez la sortie de 1,5 Step (24) et fixez-la avec les vis (25).
-
Branchez le tube de 1,5 Step sur la vanne (26 - 1,5).
![[Note]](https://knowledgebase.eversys.com/assets/paligo/images/note.png)
Note S'assurer que tous les tuyaux sont correctement raccordés aux entrée/sortie de la vanne de prédisposition 1,5 Step.
-

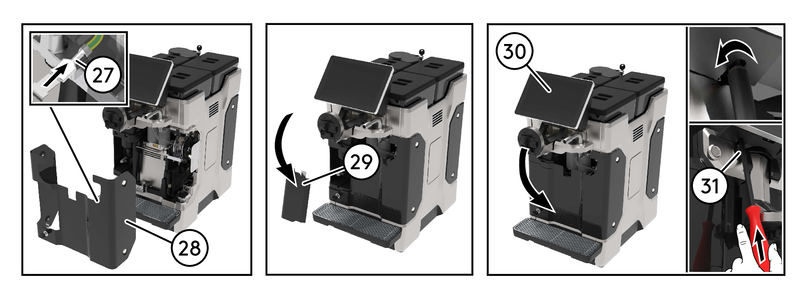

Connectez le connecteur de terre (27) et installez le panneau avant (28).
-
Installez et verrouillez la porte de la poudre (29).
-
Remettez le pupitre (30) dans sa position initiale et verrouillez le pupitre (31).
-
Branchez la machine sur le secteur
-
Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).
-
Vérifiez qu'il n'y a pas de fuites.
-
Préparez un produit à base de lait pour tester la présence de fuites.
-

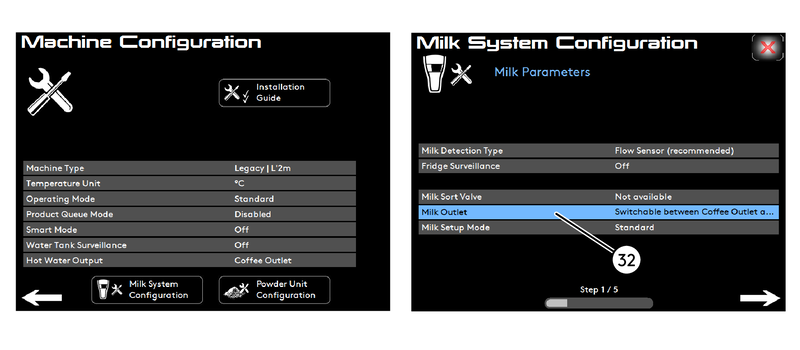

Configurez la lance lait à l'aide de Menu > Config. Mach. > Configuration système lait > Sortie lait > Choisir entre sortie café ou lance lait.
-
Sélectionnez un produit lait à l’aide de Menu > Produit & Touches et sélectionnez la sortie lait souhaitée.
-
Vérifiez qu'il n'y a pas de fuites.
