Mettre à niveau votre Cameo avec le dispositif d'élimination du marc de café sous le comptoir (Art. Nr. 105949)

Si utilisation d'un C'fridge beside :

	Note
	Ne mettez pas le réfrigérateur hors tension, sauf si vous devez le déplacer loin du comptoir. Si vous procédez ainsi, veillez à maintenir le bac lait à une température maximale de 4 °C (39 °F). Le tiroir rouge fourni dans le kit sert au nettoyage quotidien de la machine.

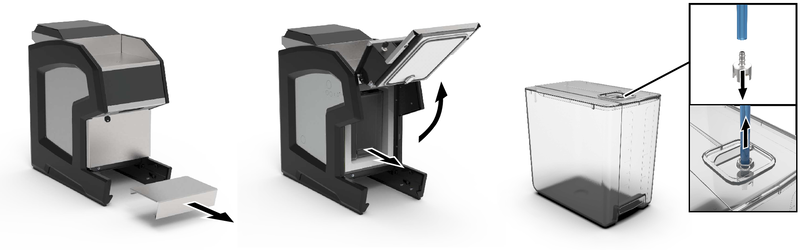

1. Retirez le panneau d’accès.

2. Ouvrez la porte.

3. Retirez le bac lait.

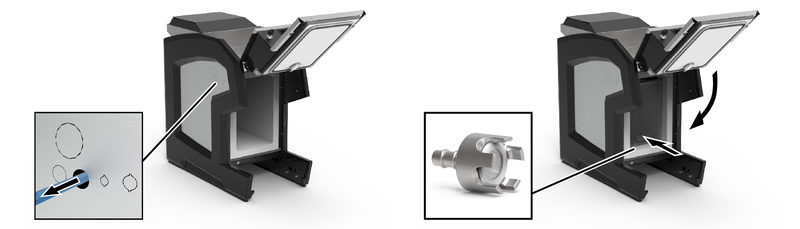

4. Retirez la crépine à lait.



5. Sortez le tube lait du réfrigérateur.

6. Remettez le bac lait en place.

7. Laissez la crépine lait à côté du bac lait.

8. Fermez la porte.

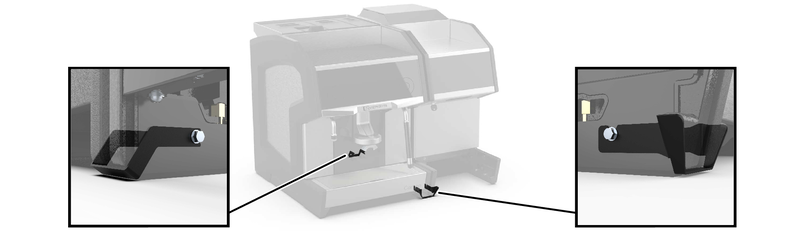

9. Si existant, retirez les liaisons avant et arrière.



Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

Déplacez la lance vapeur.

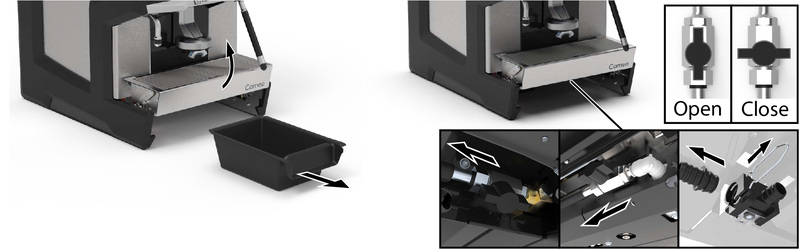

Soulevez le bassinet et retirez le bac à marcs.

	Note
	Conservez le tiroir à marc pour un autre usage. Ne le jetez pas.

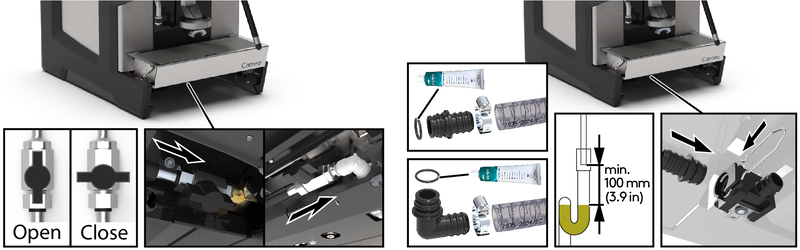

Fermez le robinet et débranchez l'arrivée d'eau principale.

Débranchez le raccord d'évacuation.

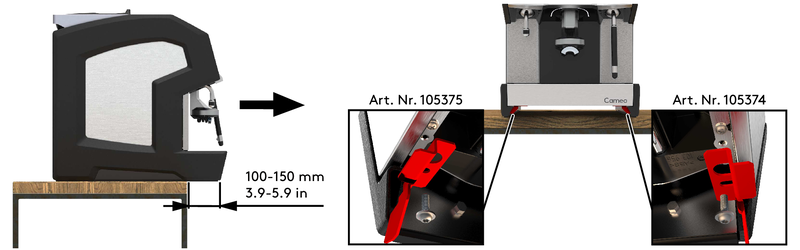

Tirez la machine vers l'avant pour laisser un espace d'environ 100 à 150 mm (3,9 à 5,9 pouces).

Installez les verrous de transport (Art. Nr. 105374 and Art. Nr. 105375).

Déplacez la machine de sa position actuelle afin de libérer suffisamment d'espace pour percer le plan de travail.

	Avertissement
	Le fait de soulever des objets lourds peut entraîner des blessures. Ne pas coincer les tubes à lait (en option) sous les pieds de la machine.

Positionnez la découpe du comptoir Eversys en fonction de votre configuration actuelle.

	Note
	Assurez-vous que la machine ne dépassera pas du comptoir et qu'il y a suffisamment d'espace à l'arrière et sur les côtés par rapport au bâtiment ou à tout équipement non approuvé une fois qu'elle aura été remise dans sa position finale. La zone rouge a rendu le positionnement du trou rouge obligatoire plus flexible.

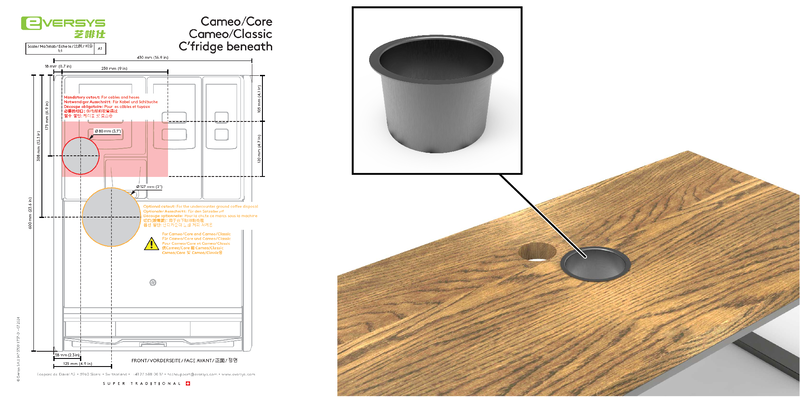

Percez le plan de travail conformément au gabarit de découpe Eversys.

	Note
	Cliquez ici pour accéder à la version imprimable à l'échelle 1:1 ou connectez-vous à la plateforme e'Support ( https://support.eversys.com/hs/en-us)

Insérez le tube de chute de café fourni dans le kit dans le trou du plan de travail.

Soulevez la machine pour la placer sur le comptoir.

	Note
	Ne pas coincer les tubes à lait (en option) sous les pieds de la machine. Faites passer les tuyaux par l'arrière de la machine ou par la découpe du comptoir.

Tirez la machine vers l'avant pour laisser un espace d'environ 100 à 150 mm (3,9 à 5,9 pouces).

Retirez les verrous de transport (Art. Nr. 105374 and Art. Nr. 105375).

Ajustez la position de la machine en fonction de la configuration du comptoir.

Raccordez l'arrivée d'eau réseau et ouvrez son robinet.

	Important
	Veillez à purger le filtre à eau à l'aide de la vanne de vidange et conformément aux instructions du fournisseur. Si le filtre à eau n'est pas purgé avant la mise en service, la machine à café risque d'être endommagée (par exemple, le débitmètre).

Branchez le raccord d'évacuation.

	Note
	Graissez avec de la graisse Molykote (Art. Nr. 101180 / SAP 8040150056) le joint torique pour éviter les fuites.

Insérez le tube de vidange dans le siphon.

	Note
	Laissez un espace libre (min. 100 mm - 3,9 po) entre le tube et l'eau dans le siphon.

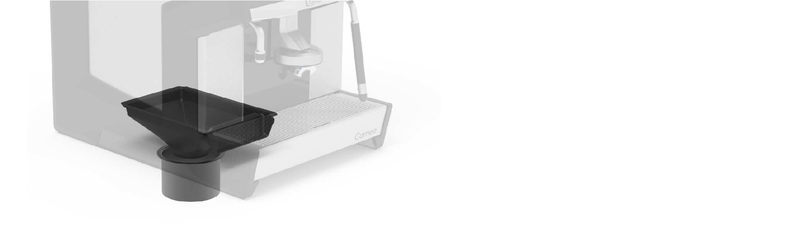

Insérez le bac à marc noir fourni dans le kit.

Si utilisation d'un C'fridge beside :

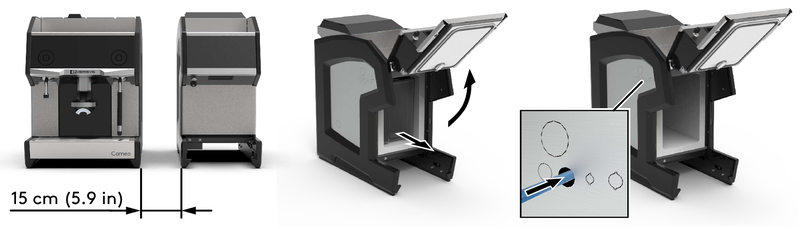

1. Installez le réfrigérateur à côté de la machine à café. Gardez un espace minimum de 15 cm (5,9 pouces) entre chaque machine.

2. Ouvrez la porte.

3. Retirez le bac lait.

4. Faites passer le tuyau de lait de la machine à café par le panneau latéral du réfrigérateur.

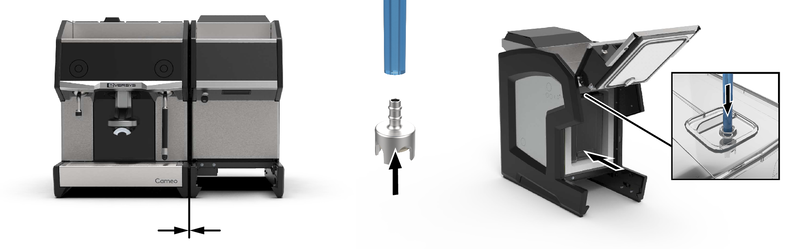

5. Amenez le réfrigérateur à côté de la machine à café. Vérifiez que le tuyau de lait n’est pas pincé entre les machines. Tirez le tuyau d'un côté puis de l'autre.

6. Remettez la crépine à lait en place.

7. Remettez le réservoir de lait en place. Acheminez le tuyau de lait à l'intérieur du réservoir de lait.

   	Note
   	Pour deux types de lait, utilisez le tuyau bleu pour le premier type et le tuyau vert pour le second.



8. Fermez la porte.

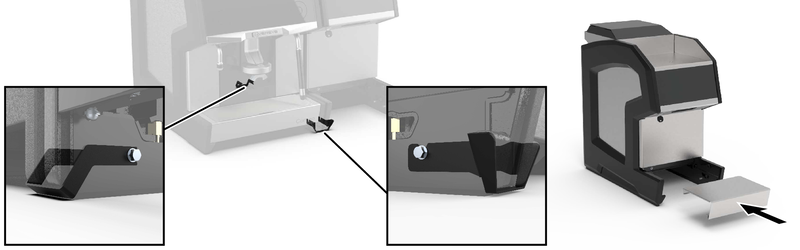

9. Au besoin, installez les liaisons avant et arrière pour assurer un montage correct.

   	Note
   	Pour faciliter le montage du raccord avant, les vis peuvent être retirées sur la Cameo et ses accessoires.

10. Remettez le panneau d’accès dans sa position d’origine.



Branchez la machine sur le secteur.

Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).

Préparez un produit et vérifiez si le marc va dans le bac à marc situé sous le comptoir. Si ce n'est pas le cas, ajustez la position de la machine.
