Mettre à niveau votre Cameo avec la température auto réglable de l'Americano (Art. Nr. 116622)

Videz le boiler café. Pour plus d'informations, reportez-vous à Vider le boiler café Cameo.

Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

Retirer le module vapeur et le module hydraulique.

Si le C'choco V1 est installé :

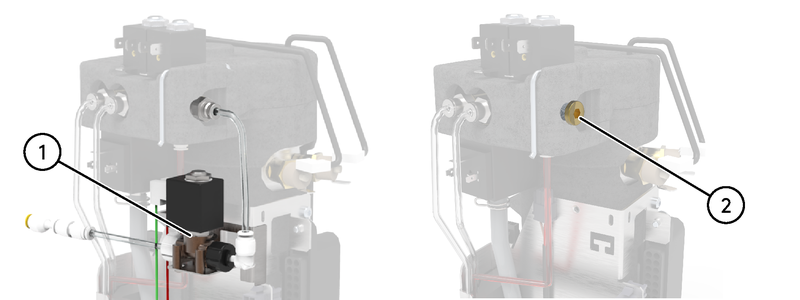

1. Retirer l'ensemble C'choco V1 (1).

2. Si vous continuez à utiliser l'option choco sur votre machine, veuillez commander le kit de mise à niveau le C'choco V2 (Art. Nr. 111183 / SAP EV111183). Pour plus d'informations, se référer à PI-38 Kit de mise à niveau C'choco pour Cameo.

3. Si vous n'utilisez plus l'option choco, installer le bouchon (2) (Art. Nr. 101343 / SAP 9800101343).



Si la température auto-réglable pour l’Americano V1 est déjà installée :

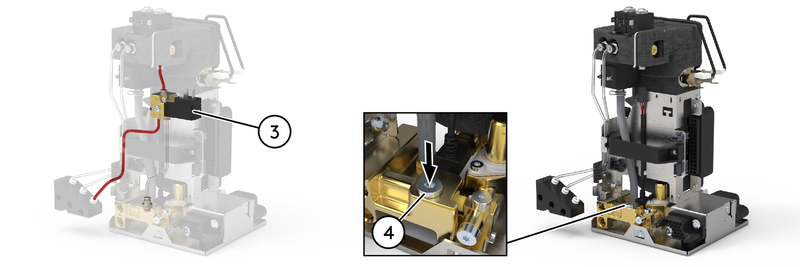

1. Retirer la température auto-réglable pour l’Americano (3).

2. Placer le bouchon (4).



Si aucun réglage Americano n’est installé :

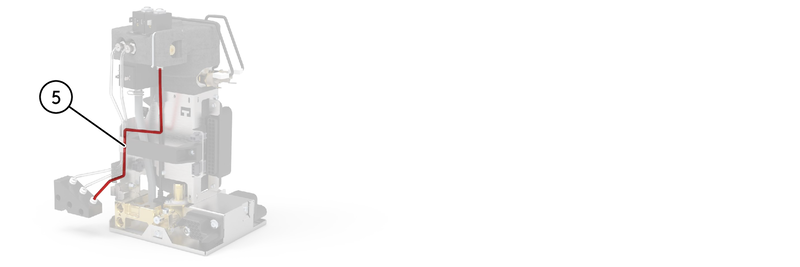

1. Retirer le bouchon (5).

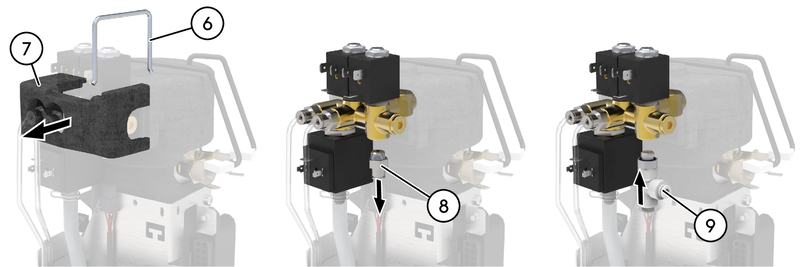

Retirer l’agrafe (6) et la mousse (7).

Retirer le raccord de vannes (8).

Installer le raccord (9) fourni dans le kit. Graisser avec de la graisse Molykote (Réf. Nr. 101180 / SAP 8040150056) les joints toriques pour éviter les fuites.

Retirer l’agrafe (7) et la mousse (6).

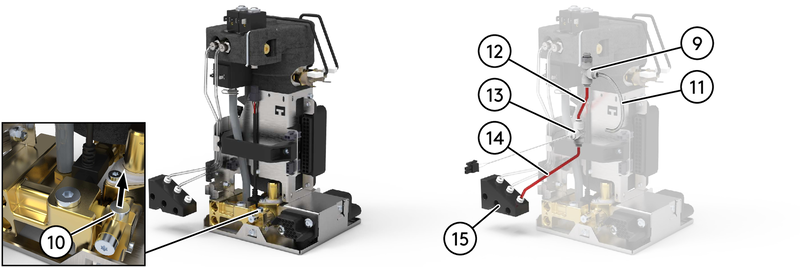

Retirer le bouchon (4).

Connecter les tubes (11, 12 et 14) et le raccord en T au capteur (13) fourni dans le kit au raccord de vanne (9) et à la connexion hydraulique.

	Note
	Tube (11) : 120 mm transparent Tube (12) : 65 mm rouge Tube (14) : 160 mm rouge

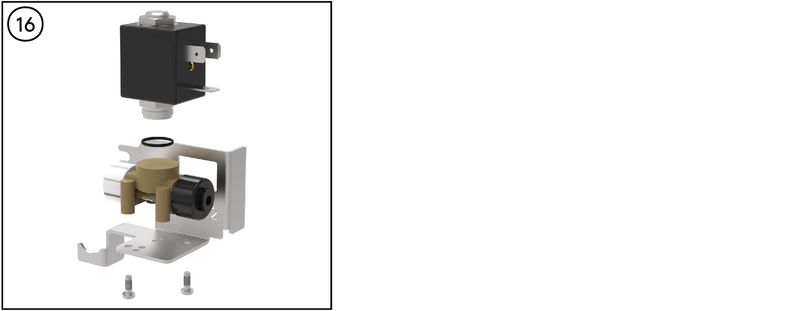

Assembler l'ensemble vanne (16) avec les pièces fournies dans le kit. Graisser avec de la graisse Molykote (Art. Nr. 101180 / SAP 8040150056) les joints toriques pour éviter les fuites.

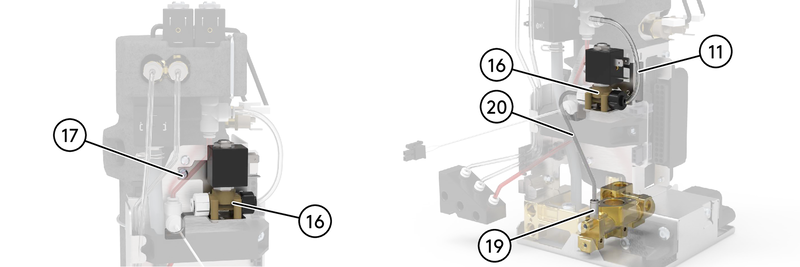

Installer l'ensemble vanne (16). Utiliser les vis M4x6 (17) fournies dans le kit.

Brancher le tube (11) déjà installé.

Installer le raccord (5) fourni dans le kit.

Brancher les tubes fournis dans le kit.

	Note
	Tuyau (20) : 160 mm transparent

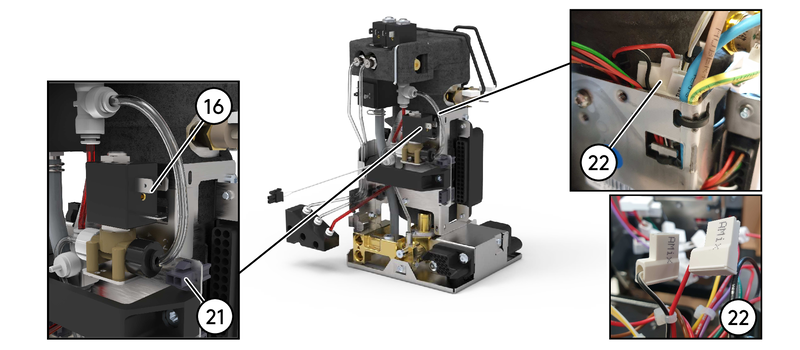

Connecter le capteur (8) au module hydraulique.

Connecter la valve (6) au module hydraulique à l'aide des connecteurs (13) qui sont cachés derrière la plaque.

	Note
	Utiliser les connecteurs avec l'abréviation Amix.

Remettez le module hydraulique dans sa position d'origine.

Remontez dans l'ordre inverse.

Branchez la machine sur le secteur

Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).

Vérifiez qu'il n'y a pas de fuites.

Effectuer une calibration de la température de l'Americano. Aller dans Menu > Maintenance > Fonctions service > Calibration de la température de l'Americano.

Préparer un produit Americano.

Vérifiez qu'il n'y a pas de fuites.
