Mettre à jour le module moulin Cameo avec le tendeur de courroie (Art. Nr. 114804)

Mettez l'appareil hors tension en plaçant l'interrupteur sur "0" (OFF).

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

Retirer le module moulin.

Déconnecter les connecteurs.

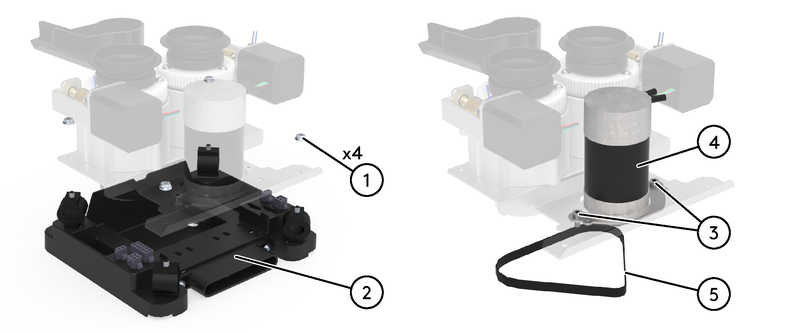

Retirer les écrous (1).

Retirer le support (2).

Dévisser les vis (3) pour libérer le moteur (4) et la courroie (5).

Retirer la courroie (5). Les recycler conformément à la réglementation locale.

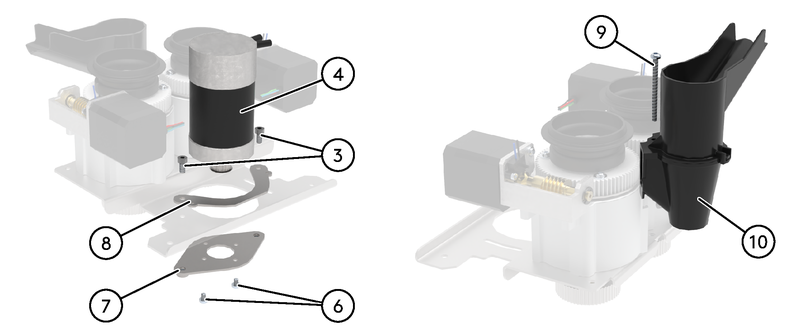

Retirer les vis (3) et (6).

Retirer les plaques (7) et (8). Les recycler conformément à la réglementation locale.

Retirer le moteur (4).

Retirer la vis (9).

Retirer la chute de poudre (10).

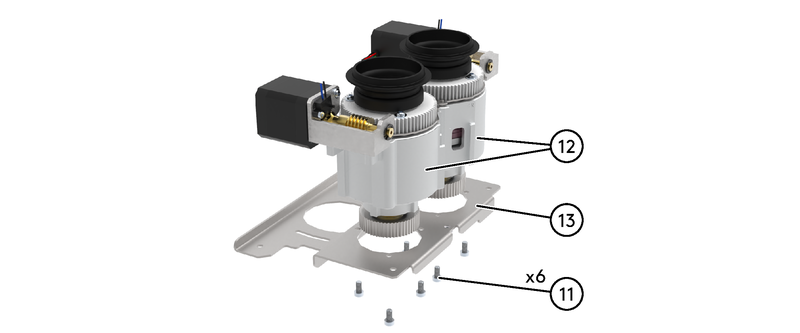

Retirer les vis (11).

Retirer les moulins (12).

Recycler la plaque de support (13) conformément à la réglementation locale.

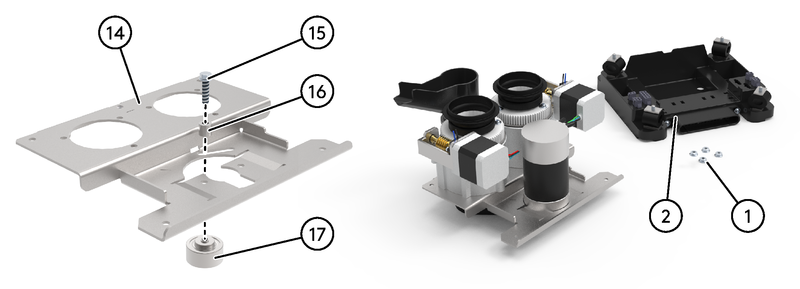

Assembler la plaque (14), la vis (15), l'entretoise (16) et la poulie (17) fournies dans le kit.

	Note
	Ne serrez pas encore la vis (15). La poulie (17) doit pouvoir se déplacer librement.

Remontez dans l'ordre inverse.

	Note
	Ne pas encore assembler le support (2) et les écrous (1).

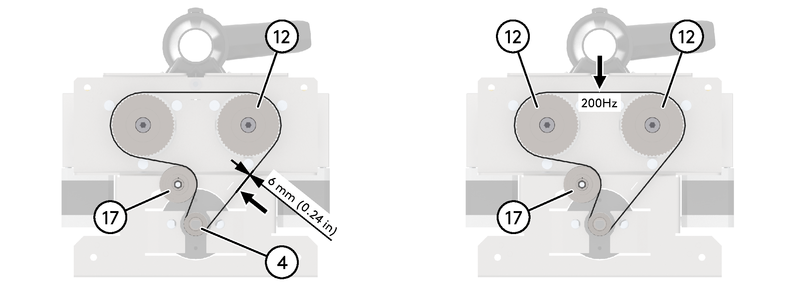

Ajuster la position de la poulie (17) pour obtenir une tension correcte. Utilisez l'une des deux méthodes suivantes :

1. Méthode de déflexion de la courroie: Déplacez la poulie (17) et obtenez une déflexion de la courroie ≈ 6 mm (0,24 in). La mesure doit être prise au milieu du brin entre le moteur (4) et l'arbre du moulin (12). Maintenir la tension de la courroie jusqu'à l'étape suivante.

2. Méthode du fréquencemètre: Déplacer la poulie (17) et obtenir une fréquence de 200 Hz. La mesure doit être prise au milieu du brin entre les deux arbres de meulage (12). Maintenir la tension de la courroie jusqu'à l'étape suivante.

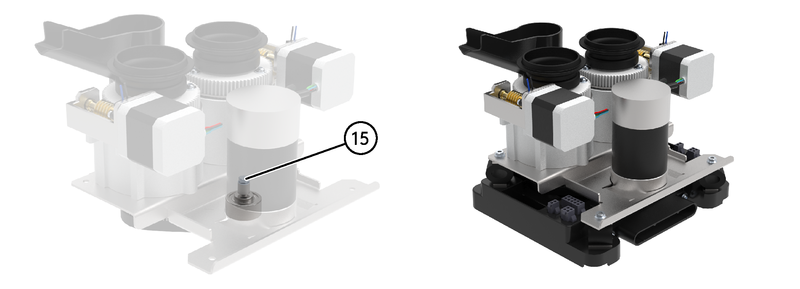

Tout en serrant le tendeur à l'aide de la vis (15), maintenir la courroie tendue.

Vérifier une dernière fois la tension de la courroie.

Remonter les pièces restantes dans l'ordre inverse.

Connecter les connecteurs.

Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).

Effectuer un PQC et un ETC pour s'assurer que les réglages sont corrects.
