Mettez à jour votre module vapeur Cameo avec une prédisposition au lait (Art. Nr. EV107392)

Videz le boiler vapeur Pour plus d'informations, reportez-vous à Comment vider le boiler vapeur.

Coupez l’alimentation de la machine au niveau de l’interrupteur principal.

Débranchez la machine du réseau électrique.

	Important
	Éteignez la machine et ATTENDRE 5 minutes pour que le condensateur se décharge.

Ouvrez l'écran.

Retirez le panneau avant.

Retirer le module de vapeur.

Retirez le module hydraulique.

Installez le faisceau de câbles ( Art. Nr. 103979 ) fourni dans le kit.

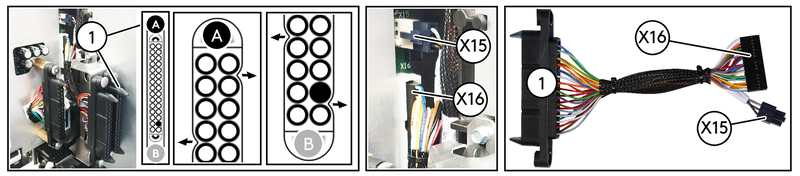

Connectez aux connecteurs X15 et X16 de la CPU.

	Important
	Assurez-vous que le connecteur (1) est dans la bonne position de montage. Il doit correspondre au connecteur du module vapeur.

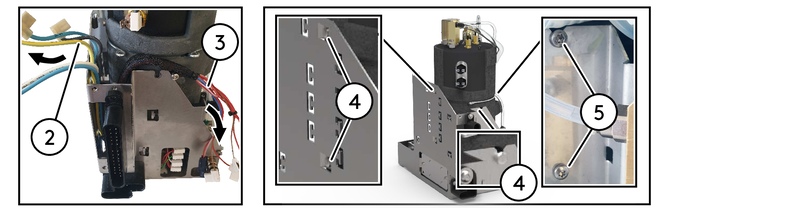

Débranchez tous les connecteurs du thermostat de sécurité et les ramener vers l'arrière (2).

Débranchez tous les connecteurs du faisceau de câbles existant et les ramener vers l'arrière (3).

Déconnectez tous les tubes du boiler vapeur et du collecteur.

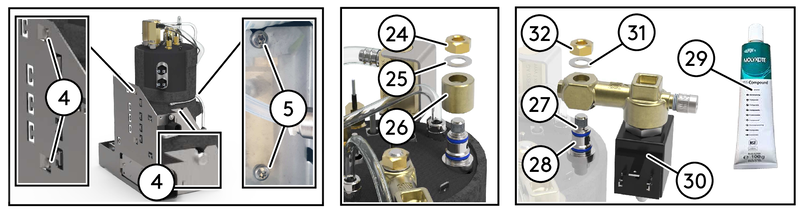

Retirez les 3 vis du cadre (4) et les 2 vis du boiler vapeur (5).

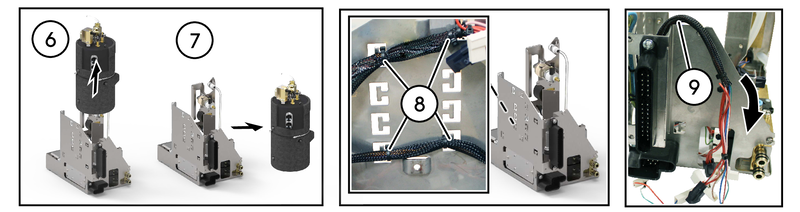

Soulevez (6) et retirez (7) le boiler vapeur.

	Important
	Veillez à ne pas casser la protection du boiler ou d'autres pièces lorsque vous le soulevez.

Coupez les serre-câbles du faisceau de câbles existant (8) et ramenez les vers l'arrière.

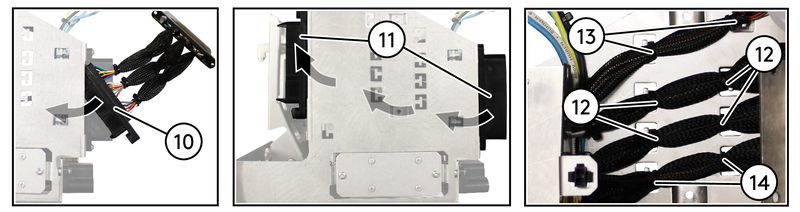

Installez le faisceau de câbles ( Art. Nr. 104045 ) fourni dans le kit. Insérez le par l'arrière et le faire passer vers l'avant le long du cadre (11).

Fixez le faisceau de câbles fourni dans le kit (12) et le faisceau de câbles existant à l'emplacement supérieur (13) à l'aide de colliers de serrage.

Fixez le faisceau de câbles existant avec le faisceau de câbles fourni dans le kit, en utilisant les colliers de serrage à l'emplacement inférieur (14).

	Important
	Veillez à ne pas casser le faisceau de câbles sur des arêtes vives. Assurez-vous que le connecteur du lait est dans la bonne position de montage. Il doit correspondre au connecteur (1) sur la machine. Pour faciliter la mise en place des serre-câbles, pliez-les avant de les utiliser.

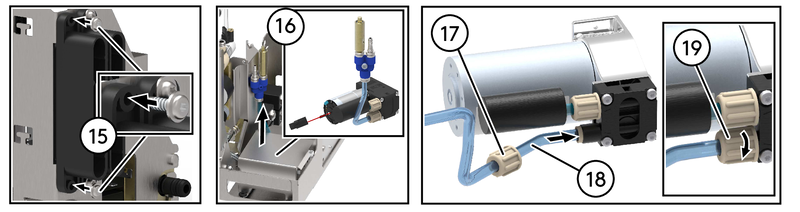

Fixer le faisceau de câbles à l'arrière avec les vis (15) ( Art. Nr.101003).

Retirez et rangez l'ensemble de la pompe à air d'origine (16).

Retirez l'écrou de la pompe à air haute pression (17).

Insérez le tube bleu (18) (220 mm) fourni avec le kit dans l'écrou et branchez le sur la pompe.

Serrez l’écrou (19).

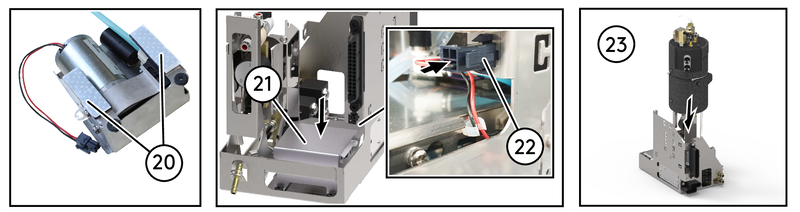

Retirez la bande Velcro de protection (20) de la pompe à air haute pression et l'installer au même endroit que la pompe à air d'origine (21).

Branchez le connecteur de la pompe à air haute pression (22) dans le connecteur situé sur le châssis.

Faites passer le faisceau de câbles à l'avant du module.

Remettez le boiler vapeur dans sa position d'origine (23).

	Important
	Assurez vous que les faisceaux de câbles ne sont pas pincés ou cassés. Veillez à ne pas casser la protection du boiler ou d'autres pièces lorsque vous le soulevez.

Serrez les 3 vis du cadre (4) et les 2 vis du boiler vapeur (5).

Retirez l'écrou (24), la rondelle (25) et le bouchon (26).

	Important
	Rangez le bouchon dans votre boîte à outils. Il peut être réutilisé en cas de problème.

Remplacez les joints toriques bleus (27) et (28) par ceux fournis dans le kit. Graissez avec de la graisse Molykote ( Réf. Nr. 101180 ) les O-rings pour éviter les fuites.

Installez la soupape (30) et la rondelle (31).

Serrez l’écrou (32).

	Important
	Connectez la nouvelle valve avec le connecteur restant (1 x couleur marron et 1 x couleur rouge).

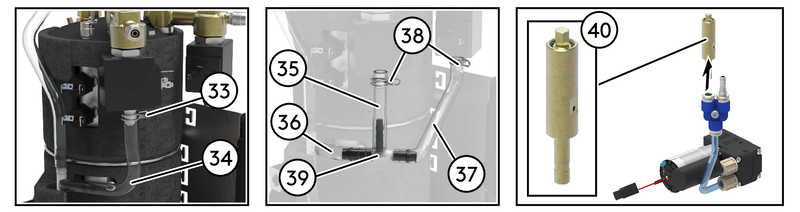

Retirez le tube (33) et le collier (34).

Coupez 3 x tubes en utilisant le tube coupé de 1 m Ø 11/7 mm (Art. Nr. 104717 ).

Installez 2 x colliers (38), les 3 x tubes (35, 36 et 37) et le raccord (39) fourni dans le kit.

	Important
	Veillez à ce que les tubes ne soient pas pincés.

Retirez le régulateur de pression (40) et rangez le. Il sera réutilisé à l'étape 39.

Installez les pièces sur la plaque à vapeur V2.

Coupez 1 x tube en utilisant le tube coupé de 1 m Ø 7/3 mm transparent (Art. Nr. 104720).

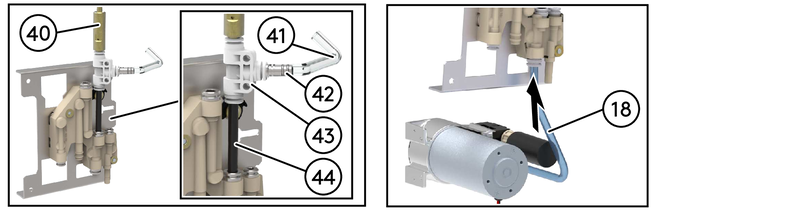

Assemblez le tube (41), les raccords (42 et 43), le régulateur de pression (40) et le tube (44) fournis dans le kit.

Installer l'ensemble (40, 41, 42 et 43) sur le raccord à lait.

Connectez le tube (41) à l'everfoam.

Connectez le tube bleu de la pompe à air au bloc de connexion everfoam milk V2 (18).

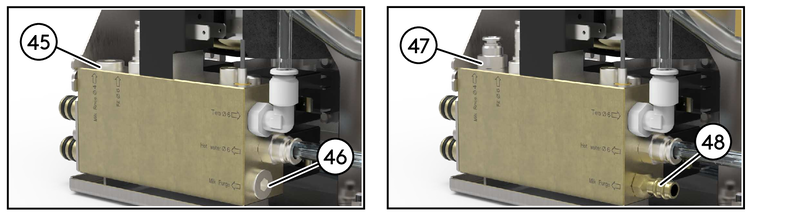

Retirez les bouchons (45) et (46).

Serrez le raccord (47) fourni dans le kit.

Appliquez le permabond sur le filetage du raccord (48) fourni dans le kit.

Serrez le raccord (48).

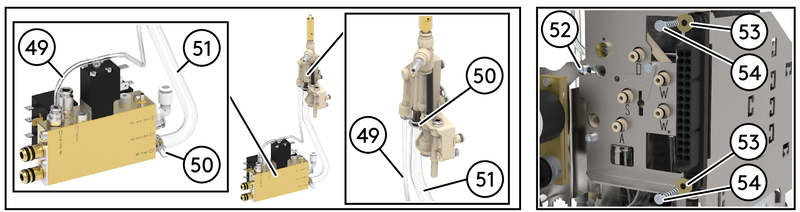

Branchez le tube (49).

Installez les colliers (50) et bouchez le tube (51).

Installez et faites glisser vers la droite la plaque à vapeur et serrer les vis M4x6mm (52) fournies dans le kit.

Installez les rondelles (53) et serrez les vis M4x20mm (54) fournies dans le kit.

Couper 1 x tube en utilisant le tube coupé de 1 m Ø 6/4 mm noir (Art. Nr. 104835).

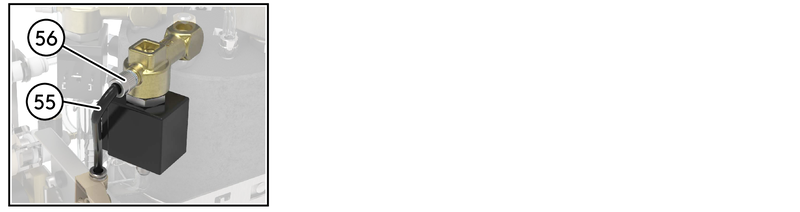

Brancher le tube (55) dans le raccord à lait.

Retirez l’écrou (56).

Insérez le tube (55) fourni dans le kit à travers l'écrou (56).

Serrez l’écrou (56).

Remontez dans l'ordre inverse.

Branchez la machine sur le secteur

Démarrez la machine au niveau de l’interrupteur principal en le commutant sur « 1 » ou « I » (ON).

Vérifiez qu'il n'y a pas de fuites.

Préparez un produit à base de lait pour tester la présence de fuites.

Préparer un produit à base de poudre pour tester la présence de fuites.

Vérifiez qu'il n'y a pas de fuites.
